在硬體產品的開發週期中，DFM (Design for Manufacturing，可製造性分析) 扮演著連接研發端與生產端不可或缺的關鍵橋樑。從 PCB 製造、PCBA 製程、SMT 打件組裝、電子元件特性到可靠度設計 (Reliability Design)，DFM 涵蓋了極其廣泛的專業領域。 身為致力於提供高品質服務的高速板專家，eCloud 逸雲科技深知 DFM 對於產品成功量產的重要性。今天，我們將透過本期專欄，為各位深入淺出地介紹 DFM 的核心概念與實務價值。
簡單來說，DFM (可製造性分析) 是研發與生產之間的溝通標準。透過在設計階段簡化、最佳化和改良產品設計，協助企業以更合理的成本，製造出品質更卓越的產品。

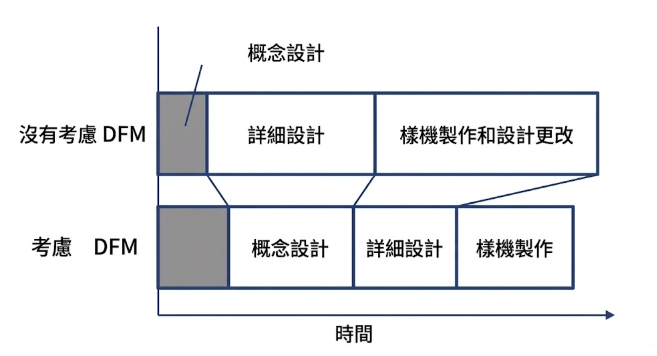

DFM 的核心理念是從產品開發設計的初期，就將「製造可行性」納入考量，讓設計端和製造端緊密結合，達成「從設計到製造一次成功 (First Time Right)」的目標。
在實務上，DFM 主要涵蓋以下幾個面向：
企業在硬體製造的目標非常明確：低成本、高產出、穩定的交期，以及長期可靠的產品品質。DFM 正是實現這些目標的關鍵驅動力，對於提升生產效率、加速上市時間與確保良率至關重要。
業界數據顯示，一個產品大約 70% 的製造成本（包含 BOM 表料件與生產製程）在最初的設計階段就已經決定。因此，DFM 具備極大的成本優化潛力，且其影響力貫穿整個產品生命週期。
導入 DFM 的具體效益包括：
對於工程團隊而言，落實 DFM 能夠有效減少後期的設計變更與除錯時間，大幅減輕研發與產線端的壓力，讓團隊能專注於核心技術的創新。
為了確保 PCB 組裝的高效與穩定，嚴格遵守 DFM 規範是基本要求。若在設計階段忽視可製造性分析，通常會導致以下常見問題：
電子零件的價格和交期會因供應商與市場波動而異。在打樣階段 (Prototyping) 這些差異可能不明顯，但一旦進入量產 (Mass Production)，成本的倍數效應將非常驚人。
此外，若選用的料件雖具價格優勢，但面臨供貨不穩或即將停產 (EOL, End of Life) 的風險，將導致嚴重的交期延誤。最壞的情況是，必須為了相容新料件而重新設計電路板，造成巨大的時間與資金損失。

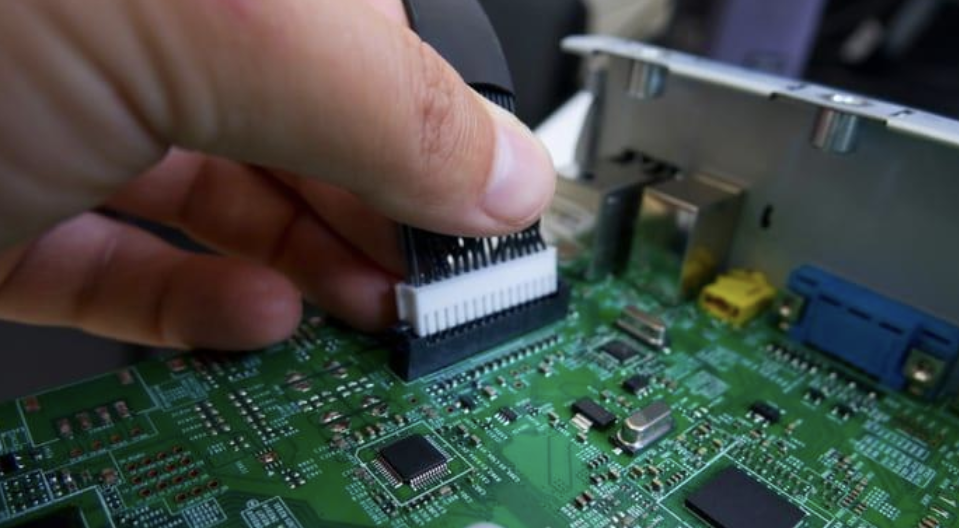

若料件的封裝 (Footprint) 與 PCB 焊墊設計不匹配，將在 SMT 製程中引發諸多問題（如空焊、短路、極性反向等）。任何無法順利過爐或匹配的設計，最終都需要產線人員進行手動重工，這不僅大幅拖慢生產節奏，更會增加製造成本並降低產品可靠度。
未將產品實際使用環境（如戶外極端溫度、高濕度等）納入考量的設計，在進行環境可靠度測試時往往無法達標。這將導致團隊必須重新選料與設計，甚至在產品上市後衍生出高昂的客退 (RMA) 成本。
在硬體工程師挑選料件時，除了確認功能性，更必須綜合評估料件的價格、可靠度與產品生命週期。完善的 BOM 表管理與替代料 (Second Source) 規劃，能有效規避後續供應鏈斷鏈的風險。
PCB Layout 直接決定了後續的製造工法與良率：

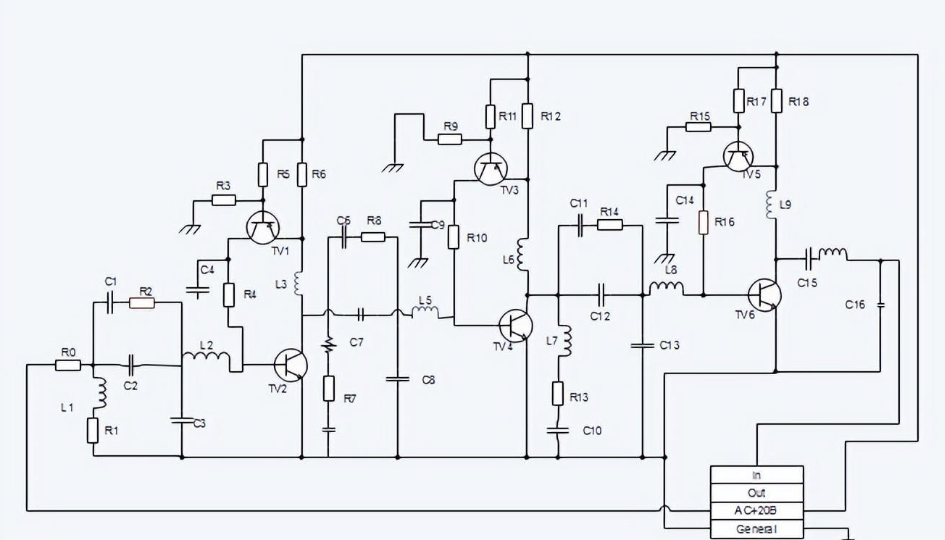

在處理高速訊號與電源電路時，應確保訊號路徑的最佳化以維持電氣效能。優秀的 PCB 設計師能夠在「嚴苛的電氣性能需求」與「工廠實際製造能力」之間，取得完美的平衡。
在送交製造前，務必確保所有生產文件（如 Gerber 檔、BOM 表、座標檔等）的完整性與精確度，這是保障順利製造的最後一道防線。
DFM 是一項持續精進的工程學問。eCloud 逸雲科技期盼透過專業的技術服務，協助客戶在設計初期就建立完善的 DFM 觀念，攜手打造更具市場競爭力的優質產品。
