PCB 製程能力表
| 類別 | 項目 | 郵件詢價 & 工程審核 | 線上即時 |
|---|---|---|---|
| 基礎製程 | 層數 | 1-64 層 | 1-16 層 |
| 板材 | FR-4 硬板、鋁基板、銅基板、軟板（FPC）、高頻/混壓、HDI、CEM-1、CEM-3、22F | FR-4（High TG、無鹵） | |
| TG 值 | 130-170 | 130-170 | |
| 板厚 | 0.4-4.5 mm | 0.4-3.0 mm | |
| 板厚公差 | +/-10% | +/-10% | |
| 外層銅厚 | 0.5-12 oz | 0.5-3 oz | |
| 內層銅厚 | 0.5-8 oz | 0.5-2 oz | |
| 尺寸 | 1020x600 mm | 500x500 mm | |
| HDI | 1-5 階 | 無 | |
| 鑽孔 | 孔徑 | 0.1-6.5 mm | 0.15-0.3+ mm |
| 槽孔 | PTH 槽寬 >=0.5 mm；NPTH 槽寬 >=1.0 mm | 同左 | |
| PTH 孔徑公差 | +/-0.075 mm | +/-0.075 mm | |
| NPTH 孔徑公差 | +/-0.05 mm | +/-0.05 mm | |
| 半孔 | 孔徑 >=0.5 mm；間距 >=0.8 mm | 同左 | |
| 過孔 | 0.15-0.5 mm | 0.15-0.5 mm | |
| 包邊工藝 | 最小外形尺寸 10x10 mm；板厚要求 >=0.6 mm | 同左 | |
| 沉孔工藝 | 板厚要求 >=0.6 mm | 同左 | |
| 線路 | 最小線寬/線距 | 2/2 mil | 3/3 mil |
| 線寬公差 | +/-20% | +/-20% | |
| 鑽孔至線最小距離 | 5 mil | 5 mil | |
| 阻抗 | 需附阻抗圖確認 | 需附阻抗圖確認 | |
| 阻焊 | 阻焊顏色 | 綠、霧綠、冷白、暖白、黑、霧黑、紅、黃、藍 | 同左 |
| 阻焊厚度 | 15+/-10 um | 15+/-10 um | |
| 過孔處理 | 過孔蓋油、過孔開窗、樹脂塞孔、油墨塞孔 | 過孔蓋油、過孔開窗、樹脂/油墨塞孔 | |
| 阻焊開窗 | 1.5-5 mil | 1.5-5 mil | |
| 最小阻焊橋 | 2 mil | 2 mil | |
| 文字 | 文字顏色 | 白、黑 | 白、黑 |
| 表面處理 | 表面處理 | 噴錫（有鉛/無鉛）、沉金、OSP、電鍍鎳金、沉銀、鍍錫 | 噴錫（有鉛/無鉛）、沉金、OSP、沉銀、鍍錫 |
| 沉金厚度 | 1-10 微英寸 | 1-5 微英寸 | |
| 拼板方式 | V-CUT 拼板 | 支援 | 支援 |
| 郵票孔拼板 | 支援 | 支援 | |

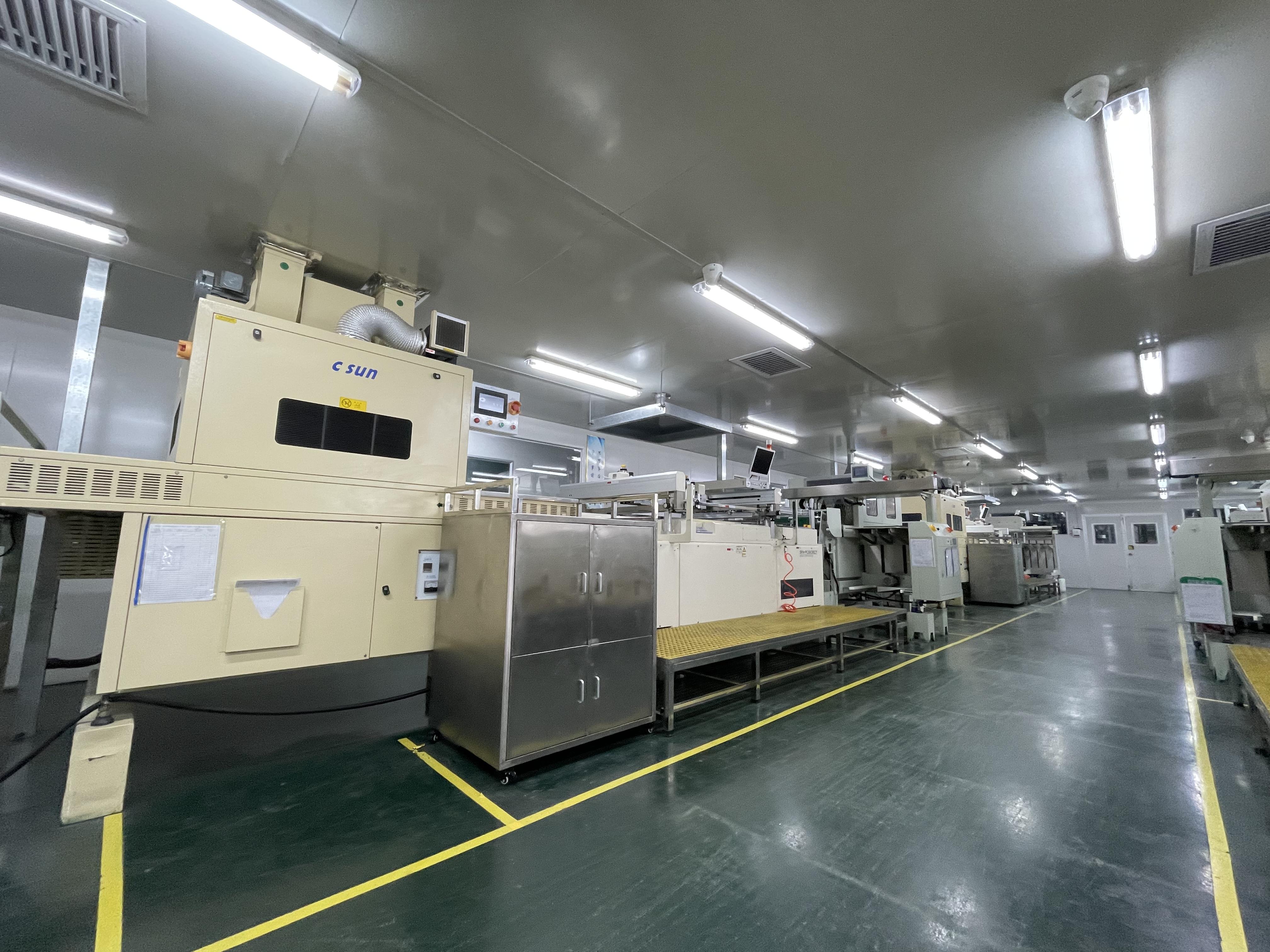

| CNC 成型 | 支援 | 支援 |
說明
- 郵件詢價 & 工程審核：適用於複雜工藝、特殊要求或高精度需求的PCB板，提供完整的工程支援
- 線上即時：適用於標準工藝的快速打樣服務，自動化報價和訂單處理
- 同左：表示與左列規格相同
- 所有規格如有變更，恕不另行通知，具體以工程評估為準
如需了解更多詳細資訊或特殊要求，請透過郵件聯繫我們的工程團隊。
