在高度成熟的電子製造服務（EMS）與印刷電路板（PCB）產業鏈中，從新竹科學園區的 IC 設計到桃園、新北的 PCB 製造聚落，面向製造的設計（Design for Manufacturing, DFM）已不再是單純的工程規範，而是決定產品利潤結構與市場競爭力的核心戰略。對於研發工程師（RD）、Layout 工程師以及未來的機電人才而言，理解「拼板（Panelization）」的物理機制與經濟邏輯，是從「實驗室原型」跨越到「百萬級量產」的必修學分。
拼板設計絕非僅是將單一電路板（Unit）重複排列的幾何遊戲，它是一場涉及材料力學、熱力學、流體力學（錫膏印刷）與自動化控制的多維度博弈。一個優化的拼板設計能將表面貼裝技術（SMT）的生產效率提升 30% 以上，並將材料廢料率控制在 15% 以下；反之，錯誤的設計不僅會導致板材利用率低落，更可能在分板（Depaneling）過程中引入機械應力，導致多層陶瓷電容（MLCC）產生微裂紋（Micro-cracks），造成產品在終端市場的災難性失效。
本報告將深入剖析 PCB 拼板的兩大主流技術——V-Cut（V型切割） 與 郵票孔（Mouse Bites/Stamp Holes），並從機械加工原理、成本結構分析、SMT 產線動力學以及可靠度工程四個維度，提供一份詳盡的技術指南。我們將探討何時該選用 V-Cut 以追求極致成本，何時必須妥協於郵票孔以確保異形板的設計自由度，以及如何透過精密的數學計算來最大化板材利用率，協助企業在微利時代中挖掘出顯著的成本優勢。
2. 拼板工藝的機械原理與設計規範：V-Cut 技術的力學與應用
V-Cut，亦稱為 V-Scoring 或 V-Groove，是 PCB 產業中最為成熟且廣泛應用的分板技術。其本質是一種「預應力集中」的減法加工工藝，旨在通過機械切削在板材表面創造出結構弱點，以便後續能以受控的外力完成分離。

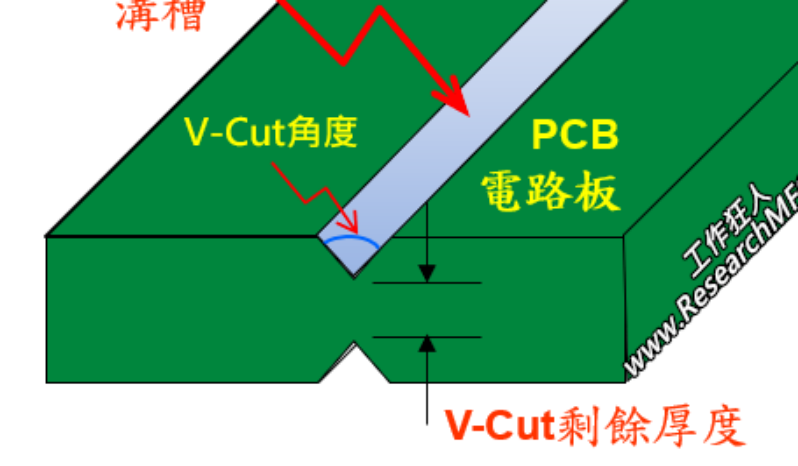

2.1 V-Cut 的機械加工機制與殘厚控制
2.1.1 切削動力學與刀具幾何
V-Cut 的加工通常在 PCB 製程的後段進行（表面處理之後，成型之前）。它是利用兩片相對旋轉的碳化鎢（Tungsten Carbide）圓形刀片，分別從 PCB 的頂面（Top）與底面（Bottom）同時進刀，沿著預定的直線路徑切除材料。
- 刀具角度（Cutter Angle）：業界標準的刀具角度包括 30°、45° 與 60°。
- 30° 刀具：切削口最窄，對表層銅箔佈線空間的侵佔最小，是高密度互連（HDI）板的首選。但其刀尖較脆弱，磨損較快，且對殘厚控制的精度要求極高。
- 45°/60° 刀具：切削口較寬，刀具壽命較長，分板後的邊緣導角較大，手感較佳，常用於消費性電子產品。
- 殘厚（Web Thickness）的物理意義：V-Cut 並非切斷板材，而是保留一層被稱為「Web」的核心材料。對於標準 1.6mm 厚度的 FR-4 板材，殘厚通常控制在 0.4mm ± 0.1mm。
- 力學平衡：殘厚過薄（<0.25mm）會導致拼板在 SMT 回流焊的高溫（>240°C）下，因玻璃轉化溫度（Tg）以上的材料軟化而發生自重下垂（Sagging），甚至在傳輸過程中斷裂。殘厚過厚（>0.6mm）則會導致分板所需的機械應力呈指數級上升，極易在分板瞬間造成板層剝離（Delamination）或焊點龜裂。
2.1.2 跳刀（Jump Scoring）技術的突破與限制
傳統 V-Cut 因刀具旋轉半徑的限制，必須「一刀到底」，無法在板子中間停止。這限制了其在含突出結構設計中的應用。然而，現代數控 V-Cut 機台引入了 跳刀（Jump Scoring） 技術。
- 工作原理：刀頭具備 Z 軸伺服控制，能在切割過程中快速抬起刀片跨過特定區域，再精準落下繼續切割。
- 應用場景：適用於帶有外部接口（如 HDMI、RJ45）伸出板邊的設計，或需要保留加強筋以維持拼板剛性的情況。
- 成本代價：跳刀會顯著降低 V-Cut 機台的進給速度（Feed Rate），並增加程式設定的複雜度，因此 PCB 廠通常會對跳刀工藝加收 NRE（一次性工程費用） 或提高單價。
2.2 V-Cut 的設計禁區與 DFM 規範
儘管 V-Cut 具備成本優勢，但其物理特性對 PCB Layout 構成了嚴格的幾何限制：
- 幾何限制（Linear Constraint）：
V-Cut 只能走直線。這意味著對於圓形、L 型、T 型或任何帶有凹槽的 PCB 外型，V-Cut 無法單獨完成輪廓成型，必須配合 銑刀（Routing）工藝。
- 元件避讓區（Keep-out Zone）的應力考量：
V-Cut 線附近的區域是分板應力的「震央」。在分板瞬間，殘厚處斷裂釋放的能量會以彈性波的形式向兩側傳遞。
- 銅箔避讓：內層與外層銅箔距離 V-Cut 中心線至少需 0.5mm（推薦 1.0mm）。若太近，切削過程可能拉扯銅箔，導致線路開路或阻抗異常。
- 元件避讓：貼片元件（SMD）距離 V-Cut 線應保持 1.0mm 以上。對於高度較高的元件（如電解電容、變壓器），避讓距離需增加至 3.0mm - 5.0mm，以防止分板機的圓刀刀架（Blade Guard）在推進過程中撞擊元件。
- 非對稱切割的風險：
如果上下刀深不一致（例如上切 0.8mm，下切 0.4mm），分板時裂紋將不會沿著垂直面擴展，而是向切深較淺的一側偏斜，導致嚴重的毛邊甚至損壞板層結構。因此，確保上下對刀精度（Alignment Tolerance）在 ±0.05mm 以內是 PCB 廠製程能力的關鍵指標。
3. 拼板工藝的機械原理與設計規範：郵票孔 (Mouse Bites) 技術的靈活性
當 V-Cut 的直線限制無法滿足現代電子產品日益複雜的外型需求時，郵票孔（Mouse Bites），或正式名稱為導線架式佈線（Tab Routing），便成為不可或缺的解決方案。其原理是利用數控銑床（CNC Router）將板子大部分輪廓銑空，僅保留少數連接橋（Tab），並在橋上鑽出一排密集的小孔，模擬郵票邊緣的撕裂線。
3.1 郵票孔的幾何力學結構
郵票孔的設計是一門平衡「連接強度」與「分板難度」的藝術。
3.1.1 鑽孔參數的黃金法則
- 孔徑（Hole Diameter）：業界推薦的標準孔徑為 0.5mm (20mil) 至 0.8mm (32mil)。
- 力學分析：孔徑過大（>1.0mm）會導致連接橋過弱，在波峰焊（Wave Soldering）的熱衝擊下可能斷裂掉板；孔徑過小（<0.4mm）則無法有效引導裂紋擴展，導致分板時殘留大塊凸起，且小鑽頭易斷，增加加工成本。
- 孔距（Pitch）：孔中心距通常設定為 孔徑 + 0.3mm 至 0.4mm。例如，使用 0.5mm 鑽孔，中心距設為 0.8mm，則孔與孔之間的實體材料（Web）僅剩 0.3mm。這個微小的連接段是應力釋放的關鍵點。
- 排列方式：每個連接橋（Tab）上通常設計 3 到 5 個孔。孔位應切入板內輪廓線，這稱為「內縮設計（Recessed Design）」。

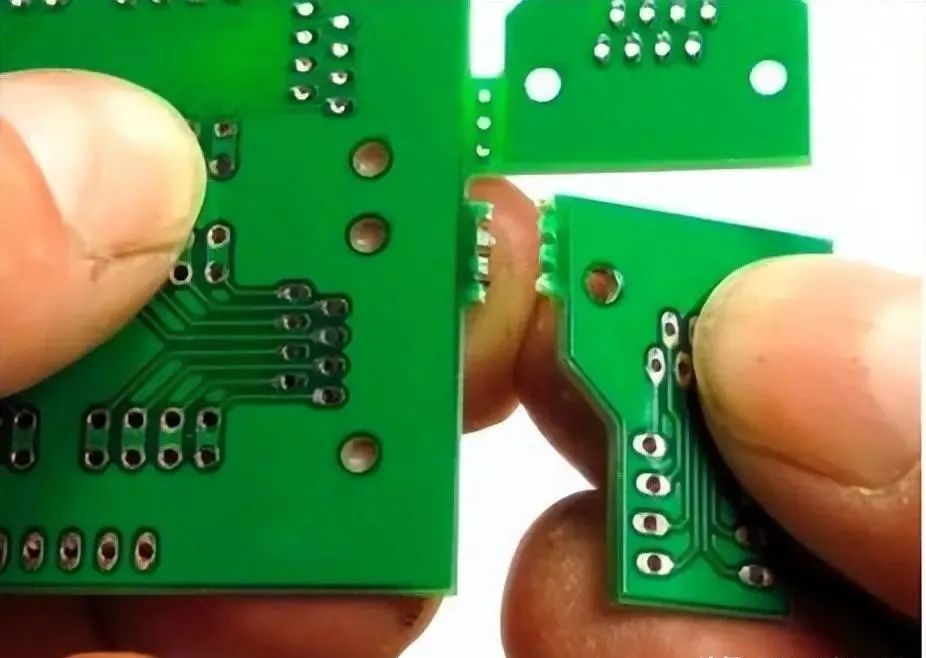

3.1.2 內縮設計與毛邊（Burr）控制
郵票孔分板後，斷裂面必然是不平整的鋸齒狀。為了避免這些鋸齒（Burr）突出於 PCB 的標準尺寸之外，導致無法裝入機構外殼，設計時應將郵票孔的圓心向板內縮進 0.2mm - 0.5mm。
- 優勢：分板後的毛刺會隱藏在板邊輪廓內，減少了後續人工打磨（Sanding）的工序，這對於降低組裝廠的人力成本至關重要。
3.2 銑刀路徑與材料移除
郵票孔工藝的核心在於銑刀（Router Bit）。
- 銑刀直徑：標準銑刀直徑為 1.6mm、2.0mm 或 2.4mm。這意味著板與板之間必須預留至少 2.0mm 的間隙（Gap）供銑刀行走。相比 V-Cut 的「零間隙」，這是郵票孔在材料利用率上的先天劣勢。
- 加工時間：銑刀的移動速度遠慢於 V-Cut 滾刀，且需要沿著板邊完整繞行。對於複雜形狀，銑刀的行程極長，這直接轉化為更高的機台佔用成本（Machine Hour Rate）。
4. V-Cut vs. 郵票孔：全方位決策矩陣
為了協助 RD 在 DFM 階段做出精準決策，我們將從成本結構、機械特性與適用場景三個維度進行量化對比。
4.1 綜合對比分析表
| 比較維度 | V-Cut (V型切割) | 郵票孔 (Mouse Bites / Tab Route) | 深度工程解析 |
| :--- | :--- | :--- | :--- |
| 加工成本 | 低 | 中/高 | V-Cut 為快速直線過刀；郵票孔需長時間 CNC 銑削與鑽孔，且銑刀耗材成本高於 V-Cut 刀片。 |
| 板材利用率 | 極高 (接近 100%) | 中等 (約 85-90%) | V-Cut 可實現 0mm 間距拼板；郵票孔需預留 2mm 以上銑刀路徑，對於小尺寸板，廢料佔比顯著。 |
| 邊緣品質 | 平整 | 粗糙 (鋸齒狀) | V-Cut 邊緣光滑但有玻纖拉絲；郵票孔留有突起毛邊，精密機構組裝需額外打磨。 |
| 外型限制 | 僅限直線 | 任意形狀 | V-Cut 無法處理圓弧、凹槽；郵票孔是異形板的唯一解。 |
| 結構剛性 | 高 | 低 | V-Cut 保留連續的材料脊，整體拼板剛性好；郵票孔僅靠點連接，大板易下垂。 |
| 分板應力 | 高 (若手動折斷) | 低 (若使用 Router 分板機) | V-Cut 手折瞬間應力極大；郵票孔可通過剪鉗或自動銑刀分板，應力較可控。 |
4.2 決策情境模擬 (Case Studies)
-
情境 A：量產型矩形 IoT 模組
- 產品特徵：尺寸 40mm x 60mm，標準矩形，無懸空元件。
- 最佳選擇：V-Cut。
- 理由：矩形外觀完美契合 V-Cut 優勢。採用 0mm 間距拼板，每張 18"x24" 大板可多排 10-15% 的產能，且無需後續打磨，成本最低。
-
情境 B：圓形穿戴式手錶 PCB
- 產品特徵：直徑 30mm 圓形，邊緣有高密度連接器。
- 最佳選擇：郵票孔 (Tab Route)。
- 理由：V-Cut 無法切割圓形。必須使用銑刀成型，並透過 3-4 個郵票孔 Tab 連接至工藝邊。需注意 Tab 位置應避開連接器區域。
-
情境 C：帶有側向按鍵與 USB 的控制板
- 產品特徵：矩形，但長邊有 USB 母座伸出板邊 2mm。
- 最佳選擇：混合工藝 (Hybrid)。
- 理由：在無懸空元件的短邊使用 V-Cut 以增加剛性並節省空間；在有 USB 伸出的長邊使用銑刀挖空（郵票孔）以避讓元件。這種混合設計兼顧了剛性與靈活性。
5. 板材利用率計算：如何避免「廢料比板子多」的設計陷阱
板材利用率（Material Utilization）是 PCB 採購成本中最隱蔽的槓桿。由於覆銅板（CCL）是以標準尺寸出廠的，設計尺寸若不能與標準尺寸「共振」，將導致驚人的隱性浪費。
5.1 認識標準大板尺寸 (Standard Working Panel)
在台灣及亞洲供應鏈中，最主流的 CCL 標準尺寸（Working Panel）包括：
- 18" x 24" (457mm x 610mm)：最通用，適用於絕大多數製程。
- 21" x 24" (533mm x 610mm)：常見於多層板或高產量訂單。
- 20" x 26"：部分特殊製程使用。
注意：這並不代表你的可用設計區域有這麼大。PCB 廠必須在四周保留 工藝邊（Panel Margin） 用於夾持、電鍍夾具導電及定位孔。通常每邊需扣除 10mm - 15mm。
- 實際可用區域（Usable Area）：對於 18" x 24" 大板，實際可排版區域約為 16" x 22" (406mm x 558mm)。
5.2 精算公式與邏輯
板材利用率的計算公式為：
板材利用率(%) = (單板面積 × 排版數量) / 大板實際可用面積 × 100%
要最大化這個數值，RD 必須在設計初期介入：
-
尺寸的倍數效應：
假設可用寬度為 400mm。
- 設計 A：板寬 50mm -> 可排 8 片 -> 餘料 0mm。
- 設計 B：板寬 51mm -> 可排 7 片 -> 餘料 43mm (浪費)。
- 結論：僅僅 1mm 的尺寸增加，可能導致單行產出減少 12.5%。在定義 PCB 尺寸時，應先諮詢板廠的排版建議。
-
間距（Spacing）的影響：
- V-Cut：間距 0mm。
- 郵票孔：間距 2mm。
- 案例：若採用 10x10 拼板，V-Cut 總長 500mm；郵票孔總長 500 + (9 * 2) = 518mm。這 18mm 的差異可能就超過了大板的邊界，迫使拼板減少一排，利用率驟降。
-
旋轉與陰陽拼（Nesting & Interlocking）：
對於 L 型、T 型或三角形板，傳統矩形陣列會產生巨大的內部廢料。
- 解決方案：採用 180° 旋轉對插（Interlocking） 排列。透過軟體算法將一片板子的凸部嵌入另一片板子的凹部，可將利用率從 60% 提升至 80% 以上。
6. 潛在風險與品質控制：MLCC 裂紋與應力管理
這是 PCB 拼板設計中最致命的隱形殺手。
6.1 MLCC 彎曲裂紋 (Flex Cracking) 機制
多層陶瓷電容（MLCC）由陶瓷介質與金屬電極交疊燒結而成，其物理特性極脆，抗拉強度遠低於抗壓強度。當 PCB 在分板過程中受到彎曲（Bending）或扭曲（Twisting）時，應力會通過焊錫傳遞至 MLCC 端電極。當拉伸應力超過陶瓷極限，會產生 45° 角的隱性裂紋。
- 危險性：這種裂紋在出廠測試（ICT/FCT）時往往導通正常，但在客戶端使用後，因水氣滲入或溫度循環，裂紋擴大導致絕緣失效，引發短路燒毀。
6.2 元件方向性設計 (Orientation Strategy)
根據 Murata 與 TDK 等大廠的應用規範，MLCC 的擺放方向對抗裂紋能力有決定性影響。
- 平行 vs. 垂直？
- 應力源分析：V-Cut 分板時，板子主要的彎曲發生在垂直於 V-Cut 線的方向。
- 正確設計：應讓 MLCC 的長軸與分板時的彎曲軸線平行。換言之，MLCC 的長邊應平行於 V-Cut 線。這樣當板子彎曲時，MLCC 兩端電極之間的距離不會被顯著拉開，從而減小拉伸應力。
- 錯誤設計：MLCC 長邊與 V-Cut 線垂直。此時板子的彎曲直接拉扯電容兩端，裂紋風險最高。
6.3 分板工藝的選擇
- 手動折板（Manual Break）：應力最大，品質最不可控，嚴禁使用於車載或高可靠性產品。
- 走刀式分板機（Pizza Cutter）：應力較小，適用於 V-Cut。
- 銑刀式分板機（Router Depaneling）：應力最小（幾近零應力），適用於郵票孔及高敏感度產品，但設備成本最高。
7. 工藝邊 (Break-away Rail) 的設計細節
工藝邊不僅是為了傳輸，更是 PCB 的「座標系統」。
7.1 必備元素與規範
- 寬度：標準為 5mm。若板子元件極其靠近邊緣，可能需增至 8mm 或 10mm 以避開軌道鏈條。
- 光學定位點 (Fiducial Marks)：
- 設計：直徑 1.0mm 實心銅點，周圍預留 2.0mm 無阻焊區（開窗）。
- 位置：至少 3 個，呈 L 型分佈於工藝邊角落，用於機器識別板子方向（防呆）。
- 工具孔 (Tooling Holes)：
- 設計：直徑 2.0mm 或 3.175mm (1/8") 非金屬化孔 (NPTH)。
- 用途：測試治具定位或回流焊載具固定。注意孔內不可噴錫，以免孔徑縮小影響定位精度。
7.2 廢料與 ESG
工藝邊在生產結束後即成為廢料。對於大型量產，這些廢料（含有銅、環氧樹脂、玻纖）的處理成本與環境衝擊正日益受到重視。採用 V-Cut 減少工藝邊寬度，或採用交錯拼板減少廢料面積，也是企業履行 ESG 責任的一環。
9. 結論與建議：給 RD 的決策清單
拼板設計是 DFM 的起點，也是成本控制的決勝點。
9.1 決策樹 (Decision Matrix)
- 形狀檢核：矩形板 -> V-Cut；異形板 -> 郵票孔。
- 成本檢核：對價格極度敏感且量大 -> V-Cut（配合 0mm 間距）。
- 應力檢核：板邊有 MLCC 或 BGA -> 郵票孔 + Router 分板 或 V-Cut + 跳刀 + 加大避讓區。
- 接口檢核：有懸空元件 -> 郵票孔 + 挖空設計。
9.2 省錢實戰心法
- 算好尺寸：在 Layout 之前，先問板廠：「18x24 的板子，我設計成長寬多少利用率最高？」
- 善用 X-Out：允許板廠出貨含有打叉壞板的拼板（X-out allowed）。堅持「全良品拼板」會讓板廠的良率成本轉嫁到單價上，通常貴 10%-20%。
- 標準化工藝邊：統一所有機種的工藝邊設計（如定位孔位置、Fiducial 樣式），可以共用測試治具與載具，節省 NRE 費用。
對於工程師而言，掌握這些細節，不僅是為了幫公司省錢，更是為了設計出「可被製造」、「高品質」且「具競爭力」的產品。拼板，是連接設計理想與量產現實的橋樑。
