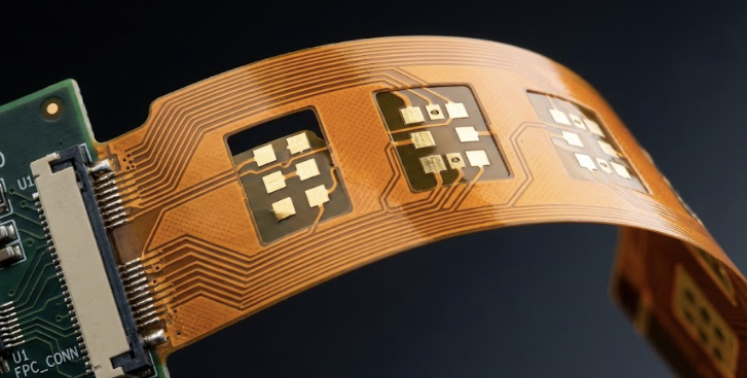

一塊硬板放不進機構，改用排線又擔心連接器鬆脫，軟硬結合板似乎是最直接的答案。 它能把剛性電路區與可彎折的互連區整合在同一塊板上，減少部分線材、連接器與組裝空間。但少了連接器，不代表可靠度自然提高。原本分散在板件、線材與接頭上的問題，現在全部集中到材料疊構、彎折區、軟硬交界與組裝受力上。 因此，軟硬結合板（Rigid-Flex PCB）不能只在硬板完成後，再把板框中間改成軟板。從 layout 開始前，就應先回答以下七個問題。
這是軟硬結合板最先要確認的條件。
安裝彎折（Flex-to-install） 是指組裝時彎折有限次數，安裝完成後便保持固定形狀；動態彎折（Dynamic flex） 則會在產品運作期間反覆移動，例如滑動模組、機械手臂或活動式感測器。
兩者需要考慮的銅箔、層數、彎折半徑與線路配置不同。如果圖面只標示「此處可彎」，卻沒有彎折方向、角度、次數與使用環境，板廠無法完整判斷銅箔疲勞風險。
設計輸入至少應包含：
軟板彎曲時，外側材料受到拉伸，內側材料受到壓縮。彎折半徑過小，可能造成線路裂紋、銅箔疲勞、覆蓋膜分離，或在反覆使用後形成間歇性開路。
網路上常見的「板厚幾倍」只能作為早期評估，不能直接當成所有結構的設計規則。可接受的彎折半徑還會受到軟板厚度、層數、銅厚、銅箔類型、接著劑、彎折方向及動作次數影響。
機構圖應標出成品安裝後的實際形狀，而不是只畫攤平狀態。如此才能確認軟板是否被過度拉緊、折死，或受到外殼與零件邊緣擠壓。
一般硬板 layout 主要關注電氣連接與製程間距；軟板線路還要承擔彎折應力。
彎折區應儘量避免：
走線通常以較平順的曲線穿越彎折區，並儘量讓銅分布均勻。線路與大面積銅箔連接時，也應避免形成尖角或突然變寬的幾何形狀。
這些安排的目的，是降低局部應力集中，而不是套用固定圖案。實際做法仍須配合層數、線寬、銅厚與彎折方向評估。
軟板與硬板的交界處，同時發生材料、厚度與剛性變化，是常見的應力集中區。
如果導通孔、焊墊、元件或補強板邊緣太靠近交界，組裝、搬運或使用時力量可能傳到孔壁與焊點。交界外形若有尖銳內角或缺口，也可能讓應力集中在單一位置。
設計審查時應確認：
安全距離沒有一組適用所有板廠的固定數字，應依材料、板厚、層數與實際製程能力確認。
聚醯亞胺（Polyimide，PI）是常見的軟板基材，但「使用 PI」並不足以定義完整結構。
材料與疊構還可能包括：
動態彎折通常會優先評估較適合反覆變形的銅箔系統，但不能只憑材料名稱判斷壽命。銅厚、電鍍、線路方向、彎折半徑及使用次數都會共同影響結果。
軟硬結合板可以減少部分連接器轉接，卻不代表訊號路徑沒有阻抗不連續。
高速訊號可能依序經過硬板區、層別轉換、軟硬交界及軟板區。各區域的介質厚度、介電常數、銅厚與參考平面不一定相同，必須使用實際疊構共同評估。
特別要檢查：
機械設計為了增加柔性而移除銅面時，可能同時改變訊號回流路徑。因此，機構、layout 與阻抗模擬不能使用三套互不相干的假設。
連接器、焊接區或接點位置常需要補強板提供局部剛性。但補強板不是越大越安全；若邊緣剛好位於彎折或受力位置，反而可能形成新的應力集中點。
軟硬結合板進入組裝階段後，還要考慮：
這些資訊若等到 PCB 完成後才討論，往往已無法只靠治具解決。
| 資料 | 應說明的內容 | | :--- | :--- | | 疊構圖 | 軟、硬板各區材料、層別、銅厚與介質厚度 | | 彎折圖 | 位置、方向、角度、半徑及動作次數 | | 機構圖 | 安裝後形狀、活動空間及受力方向 | | 材料表 | 基材、銅箔、覆蓋膜、接合材料與補強板 | | 阻抗表 | 訊號層、參考層、目標阻抗及工作頻段 | | 組裝資訊 | 回焊流程、載具、連接器與操作限制 | | 使用環境 | 溫度、濕度、振動及預期使用方式 |
正式投板前，還應逐項確認：
軟硬結合板不是單純把線材收進 PCB，而是把電氣互連與機構運動整合成同一項設計。
真正影響可靠度的，往往不是「有沒有使用 PI」，而是PI」，而是彎折條件是否清楚、疊構是否合理、應力是否避開線路弱點，以及訊號與組裝需求是否使用同一份機構條件評估。
若正在規劃軟板或軟硬結合板，可先準備 Gerber、初步疊構、機構圖、彎折方式及阻抗需求。eCloud 可協助整理投板前需要確認的工程條件，讓相關問題在結構仍可調整時提出，而不是等到試產後才從裂線、阻抗偏差或組裝干涉回頭找原因。
