mSAP與SAP製程技術比較

mSAP（改良型半加成法）和 SAP（半加成法）是目前電子製造業中非常關鍵的精細線路成形技術，尤其廣泛應用在高階印刷電路板（PCB）以及積體電路（IC）載板的生產上。這兩種工藝主要是為了克服傳統減成法在製造超細線路時的限制而發展出來的。

製程技術比較表

| 特性面向 | mSAP（改良型半加成法） | SAP（半加成法） | |---------|---------------------|----------------| | 核心原理 | 在超薄銅箔（例如 2–3 μm）上選擇性電鍍加厚線路，再透過「閃蝕（Flash Etching）」快速去除底層超薄銅箔 | 在絕緣基板上直接進行化學沉銅，形成晶種層，再透過電鍍加厚，最後以蝕刻方式形成線路 | | 線路精度 | 可實現 30 μm / 30 μm 以下的線寬／線距（約 1.25 mil） | 可實現 10 μm 以下更細的線寬／線距 | | 製程特點 | 側蝕較小，線路截面接近矩形，阻抗控制較為精準 | 線路精度更高，但對材料與整體製程條件的要求也更嚴格 | | 成本考量 | 採用改良型基板材料（如超薄銅箔），被視為相較 SAP 更具 CP 值的替代方案 | 通常需要使用較昂貴的特殊材料，例如 ABF（味之素堆積膜）等，整體成本偏高 |

傳統減成法的主要侷限

傳統減成法是在較厚的銅箔上覆蓋抗蝕保護膜，再將不需要的銅以蚀刻方式移除。然而此方法存在明顯問題：

• 容易產生側向蚀刻（Side Etching）

  • 蚀刻過程並非只向下作用，會向左右側延伸，使線路截面呈梯形，而非理想的矩形。

• 線路精度受限、阻抗控制困難

  • 梯形側壁會影響高頻訊號傳輸品質，使傳統減成法難以進一步支援極細線路的需求。

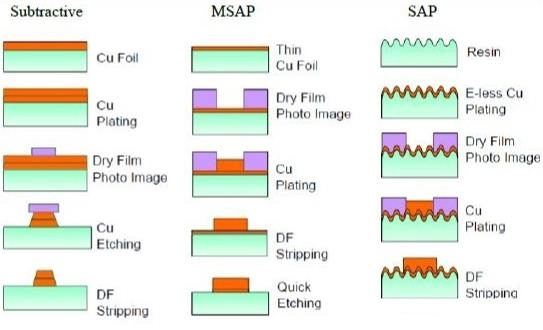

mSAP／SAP 的核心思維：以「加成」取代「減成」

mSAP 與 SAP 的原理皆為以加成方式形成導線，而不是從厚銅箔中蝕刻出線路。其方法為從極薄導電層（mSAP），或是由化學沉銅形成的晶種層（SAP）開始，再透過電鍍在需要的位置堆疊銅材。

此思路具備兩大優勢：

• 大幅降低側蝕

  • 基底銅層極薄或近乎不存在，使得蚀刻量很小，線路側壁接近垂直。

• 可形成更高線路密度

  • mSAP 可達約 25–30 μm 等級的線寬線距；SAP 則可實現 10 μm 級甚至更細的線路，支援先進封裝與高端載板的需求。

主要應用領域

由於能夠形成精細線路，mSAP 與 SAP 已成為以下高端領域的重要製程技術：

• IC 封裝載板（Substrate）

  • 為最主要且最核心的應用領域。載板負責晶片與主板間的精密連結，線寬要求極細，SAP 與 mSAP 皆為關鍵工藝。

• 類載板（SLP，智慧型手機主機板）

  • 智慧型手機與可攜式裝置追求輕薄化，高密度的類載板設計普遍採用 mSAP 作為主流技術。

• 高階伺服器與交換器

  • 高速訊號要求極佳的阻抗一致性。mSAP 線路截面接近矩形，有助於提升訊號完整性。

• CoWoS、CoWP 等先進封裝

  • 2.5D／3D 封裝中的互聯基板需具備超精細布線能力，SAP 與 mSAP 是達成 10 μm 級線寬的重要基礎。

工藝選擇與市場趨勢

在選擇 mSAP 或 SAP 時，通常是在精度與成本之間取得平衡。

• SAP

  • 精度最高，常搭配 ABF（味之素堆積膜）等高階材料，但成本較高，工藝條件更為嚴苛。

• mSAP

  • 以超薄銅箔為基底，具備良好線路精度，成本較 SAP 低，是許多高端應用中常見且具成本效益的選擇。

從產業趨勢觀察，隨著晶片算力提升、電子產品微型化、高速訊號需求增加，線寬要求將持續縮小。未來 mSAP 與 SAP 的重要性將進一步提升，同時也會推動電鍍、蚀刻、曝光設備等關鍵製程設備的技術演進。
