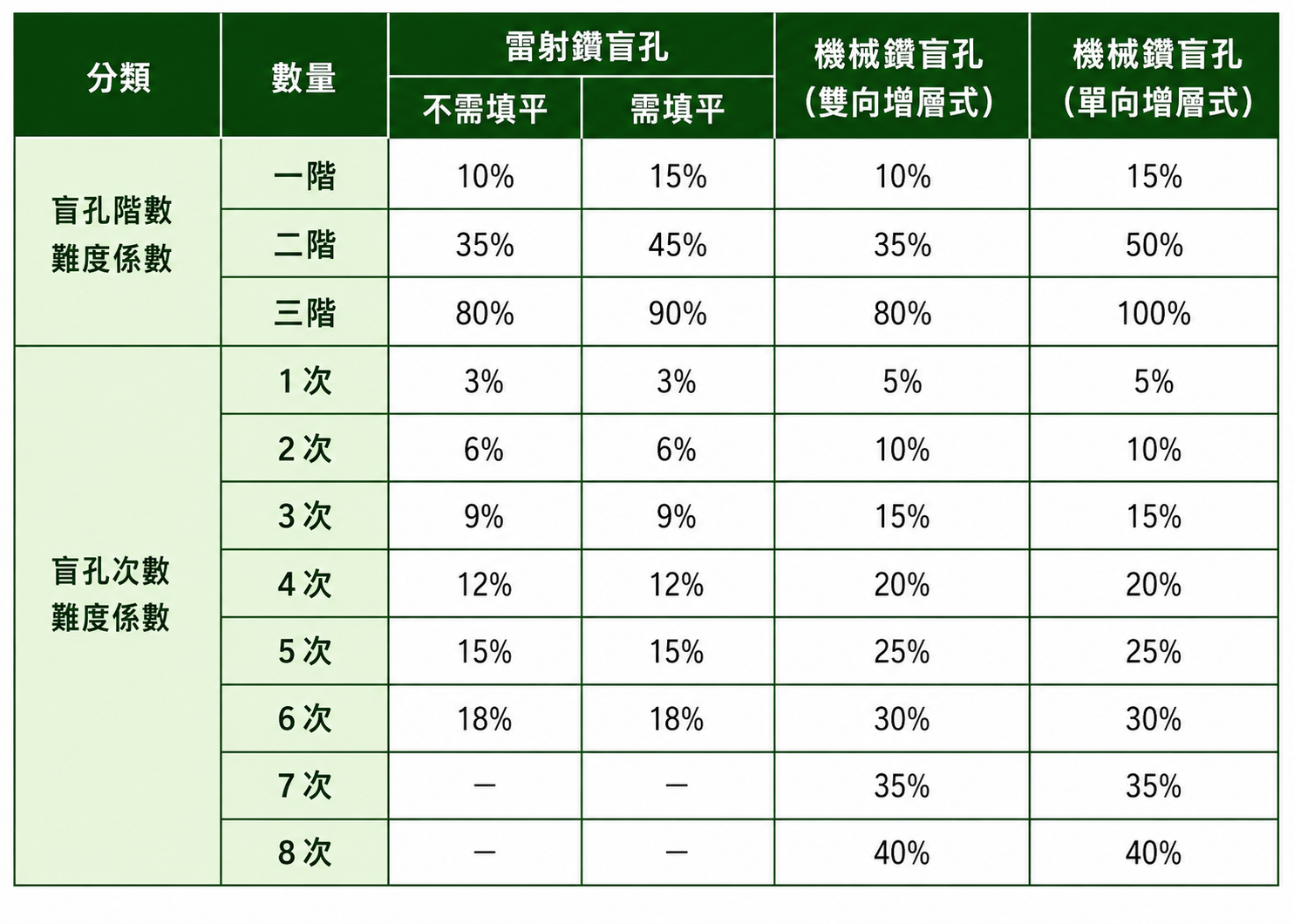

為了將電路板塞進越來越輕薄的伺服器、智慧型手機或安防設備中,「高密度互連技術」透過微小的雷射盲孔與內部埋孔,實現了極致的空間利用率。 然而,這項技術是電路板製造中的「燒錢怪獸」。盲埋孔的階數每增加一階,壓合次數與製程風險就會呈指數型上升。如果研發工程師在佈局時不了解工廠的製程能力邊界,不僅會讓製造成本失控,更可能導致量產時頻繁發生爆板或孔內斷裂。今天我們就來補齊那些規格書上沒寫、但板廠每天都在頭痛的盲埋孔設計盲區。
這是多數工程師最常忽略的關鍵。當你需要連續打通兩層以上的盲孔時,有兩種走法:

文中常提到的「零點八比一」,指的是雷射鑽孔的厚徑比(介質層厚度與盲孔直徑的比例)。雷射光束就像一個倒圓錐體,如果絕緣層太厚而孔徑太小,雷射光會無法順利打穿到底部的銅箔,或者導致底部的孔徑過小,後續電鍍液根本進不去,造成孔壁無銅。
當盲埋孔打完,內部一定會留下空洞,這些空洞必須被填滿,否則壓合時板材會塌陷。板廠通常有兩種填孔方式:
預浸布壓合填膠(省錢作法):直接利用壓合時,高溫融化的預浸布樹脂去擠進盲埋孔內。
樹脂塞孔(花錢消災的作法):當板厚大於 0.4 mm,或埋孔直徑大於 0.2 mm 時,預浸布的樹脂絕對不夠用。此時必須在壓合前,增加一道獨立工序,用專用的網版將高分子樹脂硬生生擠進每一個埋孔裡,烤乾磨平後再進行壓合。
HDI 技術沒有容錯空間,各項製程極限更是無法隨意疊加。在佈線圖定案前,確實執行 DFM(可製造性設計)審查,提早釐清疊孔需求、厚徑比限制與填膠風險,才是確保產品能如期、如預算順利量產的唯一法則。
