##一、 訊號殺手：微波視角下的「四分之一波長陷波效應」 對於低速訊號來說，過孔不過是一個等效的微小寄生電容與寄生電感；但對於包含極寬頻譜的高速數位訊號而言，PCB 內部的電路已經轉變為具備分佈式參數的微波傳輸線。

1. 致命的短截線反射

懸空的過孔殘樁，在微波電路中等同於一根開路短截線。當高速訊號進入過孔時，一部分能量會乖乖沿著目標走線前進；但另一部分能量，會猶如誤入歧途般鑽進這個殘樁中，一路衝到底部後，因為開路而產生百分之百的全反射，再次折返回原始路徑。

2. 破壞性的相位相消與諧振

這股反射回來的能量會與後續的主訊號發生疊加。當這個殘樁的電氣長度剛好等於訊號波長的四分之一時，訊號來回走了一趟，反射訊號的相位會剛好落後主訊號 180 度，產生完美的相位相消。

此時，原本在物理上是開路的殘樁，在該特定頻率下會表現出短路的特性，形成一個深不見底的陷波濾波器。這會將該頻率附近的訊號能量全部吞噬，導致嚴重的訊號衰減、確定性抖動與眼圖閉合。

實戰舉例： 假設殘樁長度為 37 mil，在一般的 FR4 板材（介電常數約為 4.0）中，其諧振頻率大約落在 30GHz 附近，這對 25Gbps 甚至更高速的訊號將是毀滅性的打擊。如果透過背鑽將殘樁縮短至 12 mil，諧振頻率則會被推遲到 80GHz 以後，此時對目前主流的高速訊號已不具威脅。

二、 揭開工廠面紗：背鑽的 8 道關鍵工序

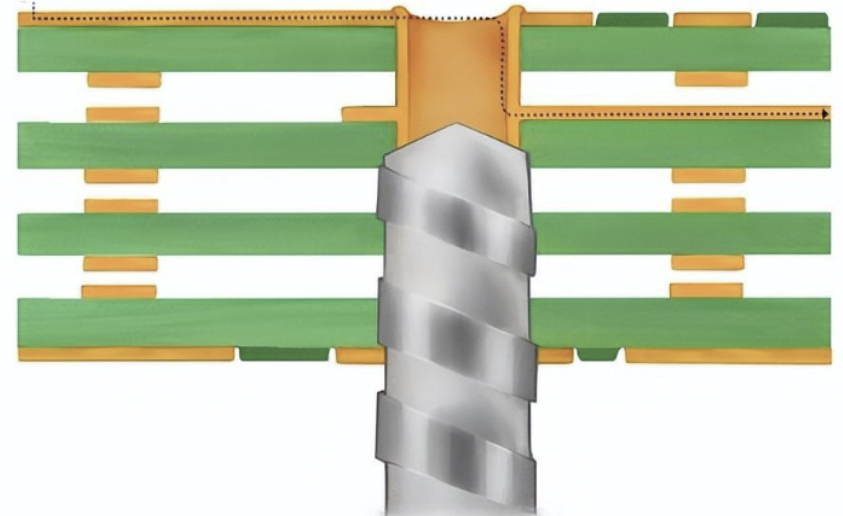

為了把這個惱人的殘樁除掉，板廠必須在標準 PCB 流程中額外增加二次鑽孔的步驟，也就是從板子背面，用一把稍大的鑽針把多餘的銅管定點清除。具體的標準工序如下：

1. 初次機械鑽孔：鑽出貫穿全板的標準導通孔，同時在板邊鑽出用於後續背鑽對位的精準定位孔。
2. 沉銅與全板電鍍：讓整個孔壁附著上足夠厚度的銅皮，建立初始的導電路徑。
3. 外層乾膜覆蓋：利用乾膜將初次鑽孔的定位孔封死並保護起來，避免後續製程的藥水與雜質污染。
4. 圖形電鍍：在外層線路圖形製作完成後，進行二次電鍍以加厚線路與孔銅。
5. 背鑽定位與鑽孔（核心步驟）：利用第一步的定位孔進行二次對位。機台會換上比原孔徑大 0.15 到 0.2mm 左右的背鑽鑽針，並啟動深度控制功能。鑽頭會精準下探到指定的 Z 軸深度，將該段孔銅切削掉。
6. 高壓水洗與除鑽屑：這是良率的關鍵。背鑽會產生大量的細小銅屑，如果殘留在孔內，後續極易造成層間微短路。必須使用高壓沖洗機甚至超音波清洗來徹底清除。
7. 表面處理與防焊：進行後續的綠漆覆蓋與表面處理（如化金或化錫）。
8. 最終檢測：除了常規的電測，高階板廠必須進行切片分析以確認實際殘留的殘樁長度，並利用時域反射儀確保阻抗與訊號完整性達標。

三、 殘樁真的是越短越好嗎？——製造公差的現實壁壘

從訊號完整性工程師的角度來看，殘樁當然是越短越好，如果能把殘留削到 0 mil，完全貼齊出線層是最完美的。但在真實的可製造性設計考量下，這是不切實際且極度危險的。

背鑽設備依賴計算板面到內層的距離來控制下鑽深度，但 PCB 在經歷多次高溫壓合後，半固化片的流膠會導致板厚產生波動，加上板材本身的厚度公差（通常為正負 10%）。如果強行要求 0 mil 的殘樁，只要機台稍微多下壓幾條，就會直接把訊號出線層的銅環和走線給鑽斷，整片板子直接報廢。 因此，「寧淺勿深」是背鑽工藝的鐵律。為了保護出線層，板廠必須預留一個安全距離。以下是業界常規的板厚與背鑽殘留長度對應表：

| 完工板厚 | 殘樁長度 (mil) | | :--- | :--- | | ≤ 1.6 mm | 2 – 8 | | 1.6 mm – 2.5 mm | 2 – 10 | | 2.5 mm – 3.8 mm | 2 – 12 | | 3.8 mm – 5.0 mm | 2 – 14 | | ≥ 5.0 mm | 2 – 16 |

設計時，必須將這些必然殘留的長度納入前端的訊號模擬中，確保系統有足夠的裕度來抵抗殘餘殘樁造成的微小惡化。

四、 連接器「魚眼」的機械抗議：最致命的斷路陷阱

除了製造公差，另一個常被工程師忽略的致命傷，在於背鑽深度與壓接連接器的機械衝突。

在伺服器、背板或大型工控主機板上，高密度的連接器通常不採用表面貼焊，而是採用無焊壓接工藝。這種連接器的金屬接腳帶有中空且具彈性的魚眼結構。當接腳被強行壓入 PCB 的通孔時，魚眼會被壓縮，並緊緊撐住孔壁的銅皮，以此實現電氣導通與機械固定。

災難場景： 如果你為了追求極致的高頻性能，拼命要求板廠把背鑽鑽得很深，力求最短殘樁。結果背鑽鑽針把大量的孔銅都洗掉了，導致殘留的有效孔銅長度，居然短於連接器魚眼的長度！

當連接器壓入後，魚眼的上半部懸空在被背鑽洗掉的絕緣樹脂段，根本接觸不到孔銅。這不僅會造成訊號開路，更會導致連接器喪失機械抓地力，在插拔幾次後直接鬆脫。

黃金決策順序： 在面對壓接孔時，必須優先保證魚眼有效接觸長度的孔銅完整，其次才是追求最短的殘樁長度。如果兩者衝突，甚至必須妥協放棄背鑽特定層級，改以其他方式（如更換具備更佳介電常數與損耗因子的板材）來彌補訊號完整性的損失。

五、 成本與工藝的抉擇：背鑽與高密度互連盲埋孔

既然過孔殘樁這麼麻煩，為什麼不乾脆全面改用高密度互連 (HDI) 工藝？利用雷射打出只貫穿一到兩層的盲孔，打從一開始就不會產生殘樁。

答案很現實：成本與疊構限制。

HDI 需要進行多次壓合，每增加一階盲孔，板廠就要多做一次壓合、鑽孔、電鍍的循環，成本呈幾何級數跳增。對於動輒 16 層、24 層以上的伺服器厚板來說，採用全板盲埋孔的報價可能是天價。

相比之下，背鑽工藝只需在傳統的機械通孔製程後多鑽一次，成本遠低於多次壓合。因此，對於佈線密度尚可接受，但板厚極厚、訊號速率極高的產品（如核心路由器、AI 運算主板），通孔搭配背鑽是目前最具性價比的黃金組合。但要注意，背鑽的缺點是它只能從外層向內鑽，無法解決夾在板子中間層的殘樁問題。

六、 佈線工程師的背鑽避坑指南

如果你決定在產品中啟用背鑽工藝，請在佈局階段，務必遵守以下三大規範：

1. 避讓間距必須放大
   背鑽使用的鑽針通常比原通孔的孔徑大 0.15 到 0.2mm（約 6 到 8 mil）。因此，在設定設計規則時，過孔周圍的走線與內層銅皮避讓，絕對不能以原孔徑為基準，必須以「背鑽孔徑」為基準再向外擴張。極限安全間距建議抓 6 mil，常規設計強烈建議保持 10 mil 以上的避讓距離，以免背鑽時微小的鑽孔偏移，不慎切斷了相鄰的高速走線。

2. 優先優化換層策略，從源頭消滅背鑽
   最好的除錯，就是不產生錯誤。如果高速訊號從頂層進入，請盡量規劃將出線層安排在底層或靠近底層的內層。這樣訊號貫穿了整個板厚，自然就不會留下長長的殘樁，連背鑽的加工費都能直接省下。

3. 明確的出圖標示與鑽孔表
   在輸出製造檔案或提供給板廠的生產說明中，必須明確定義背鑽的配對層。例如標示「背鑽：底層至第五層」，板廠的工程師才會清楚知道：這組孔必須從底層鑽入，並且深度必須精準停在第五層之前，絕對不可破壞第四層的走線。

七、 總結

背鑽工藝是一把鋒利的雙面刃。在佈線軟體中，縮短殘樁只是滑鼠點兩下的參數設定；但在真實的工廠端，它牽涉到機台的極限公差、高壓水洗的清潔度，甚至是終端連接器的組裝良率。

優秀的硬體設計，絕不是單方面追求理論上的完美訊號曲線，而是一場在微波電氣性能、機械結構強度與大規模量產成本之間的精準博弈。理解工廠的背鑽極限，預留合理的公差與避讓空間，才能讓你的高階設計真正實現一次通關，穩步邁向量產。
