高畫質多媒體介面（High Definition Multimedia Interface, 簡稱 HDMI），是目前電子產品中最普及的全數位化影像與聲音傳輸介面。它最核心的優勢在於能同時傳輸未壓縮的高清視訊及多聲道音訊訊號，且僅需單一線材連接，大幅簡化了系統端子的複雜度。從日常生活的電視、機上盒、遊戲主機、個人電腦，到專業級的數位音響與車載設備，HDMI 的身影無處不在。 然而，在高頻傳輸下（最高可達 42.6 Gbps），電路板（PCB）的設計品質直接決定了訊號的完整性與電磁相容性（EMI）。本期專題將從 HDMI 的連接器類型、引腳定義、佈線（Layout）核心規範，以及最重要的 可製造性設計（DFM）檢查點，為各位工程師進行全面性大補帖。

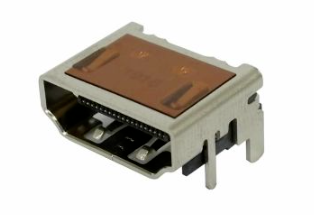

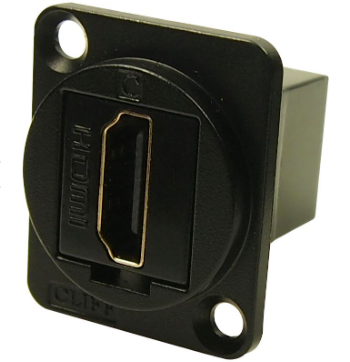

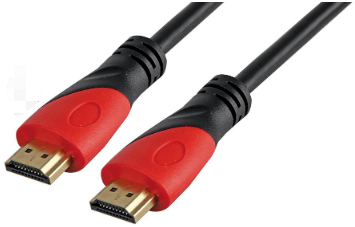

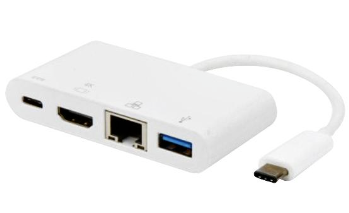

HDMI 訊號在傳輸前不需要進行任何 D/A 或 A/D 轉換，能保持極高的訊號純淨度。大家在選料與 Layout 時，可以先了解以下五種常見的座子類型：
工程師小提醒： 這幾種 HDMI 介面之間「並沒有做到物理上的完全相容」（例如 A 型不能硬接 B 型）。不過，由於 A 型與 C 型（Mini）僅是物理尺寸不同，引腳定義完全一致，因此它們之間是能透過被動轉接線完美相容的。
以最普遍的 HDMI A Type 為例：
當發送端（Source）與接收端（Sink，如螢幕）透過 HDMI 線材連接時，硬體會有一個明確的握手（Handshake）流程：
為了讓 TMDS 高速差動訊號完美傳輸並避免嚴重的 EMI 問題，Layout 必須遵守以下規範：
阻抗與等長控制
差動線的 PCB 特徵阻抗標準是 100 歐姆 (+/-10%)。為了避免相移，四對差動線（Data x3, Clock）彼此之間的誤差（對間等長）必須控制在 10 mil 以內；而每對差動線的兩根線之間（對內等長）誤差必須小於 5 mil。四對差動線的間距（Air gap）要保證在 15 mil 以上以降低串擾。
參考地與貫孔（Via）
高速線必須走在鄰近的主 GND 層旁，嚴禁跨越分割區。換層打孔處需添加 伴隨地孔（Stitching Via / 回流地貫孔），就近打孔以確保回流路徑完整。
ESD 保護元件配置
ESD 保護元件一定要死死緊靠 HDMI 的座子放置。且務必採用小封裝的上拉電阻和 ESD 元件，較小的焊墊在阻抗上損耗更低。
消滅殘樁（Stub）
訊號線的微調匹配電阻需靠近插座放置，走線應直接穿過 ESD 元件與電阻焊墊，使走線產生的 Stub 盡可能縮短。
Layout 畫得再好，板廠做不出來也是白搭。針對 HDMI 介面，發板前請務必檢查以下 DFM 項目：
阻抗線製程寬裕度
在製造過程中，阻抗線寬的公差是 +/-10%（普通走線一般是 +/-20%），要求更加精確。因此阻抗線的線寬設計，最好大於板廠普通線的「最小製程極限能力」，保留安全裕度。
防焊開窗與防焊橋（Solder Mask Dam）
HDMI 連接器腳位非常密，不論是 SMD 貼片引腳還是 DIP 插件引腳，絕對不能漏掉防焊開窗。更重要的是，相鄰引腳間的 「防焊橋」必須大於 4 mil。否則板廠印不出綠漆，過 SMT 迴銲爐時極容易發生引腳連焊（錫橋短路）。
引腳槽孔（Slot 孔）漏轉
這點非常致命！HDMI 的 DIP 固定腳或訊號腳經常使用槽孔。工程師在轉出 Gerber 或生產文件時，常因為槽孔被畫在另外的機械層，導致「漏轉引腳槽孔」。一旦缺孔，拿到板子時連接器根本插不進去。
