PCB 設計 DFM 審查：16 項量產必檢清單

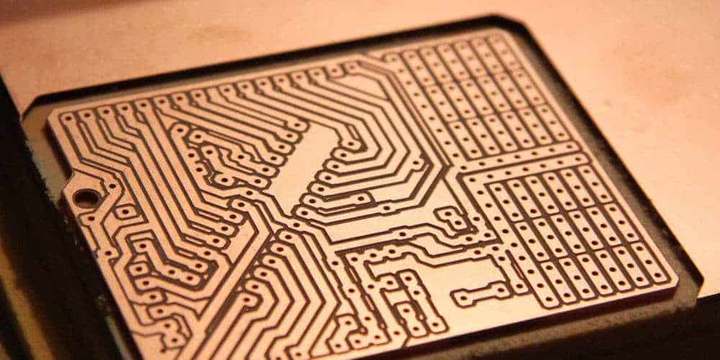

PCB 設計的根基，不在於走線多漂亮，而是設計檔、BOM 表、電路圖與網表的資料必須完全閉環。源頭參數錯位，後續製程工藝做得再好也無濟於事。

① 封裝匹配性核查
BOM 清單內所有零件型號、封裝規格，必須與 PCB 板上的焊墊尺寸完全一致。嚴禁發生「零件選型已更新，但 PCB 焊墊未同步」的狀況。建議電子與 PCB Layout 雙向確認，只要尺寸或封裝錯位立即整改，從源頭防堵打件失效。
② 網表一致性與文件疊層核查
電路圖是邏輯核心，PCB 是實體載具，兩者必須完全同步。導入最新版網表比對線路與網路關係，杜絕「改了電路圖沒更新 PCB」或「動了 PCB 沒回改電路圖」的脫節問題。同時，確保 Gerber 輸出的文件疊層設定正確無誤，避免後續板廠讀取錯亂。

脫離板廠工藝極限的設計都是空談。銅厚與表面處理，直接決定了電路板的耐用性與導電性。

① 銅厚參數核驗
嚴格對照專案初始需求，確認各層銅厚是否達標。銅厚不足會導致載流不夠、高溫燒毀；銅厚過厚則增加蝕刻難度與成本。務必確保參數適配產品功率及應用場景。
② 表面處理工藝核查
根據實際應用場景與打件需求，核查表面處理是否合適。無論是噴錫、化金還是化銀，都需匹配防潮、防腐與焊接強度需求，避免選型不當導致吃錫不良或氧化發黑。

文字層不是單純的裝飾，而是 SMT 生產、售後檢修與產品溯源的關鍵指標。

① 文字層可生產性檢查
所有零件位置號碼必須清晰可辨，嚴禁文字覆蓋到焊墊或防焊開窗區域，以免影響吃錫。硬性標準要求文字線寬 ≥ 0.12mm，杜絕因字體過細導致印刷模糊或脫落。
② LOGO 及功能說明核查
版本號、極性標示、Pin 1 指示等必要資訊必須醒目且規範。這不僅是品牌標識，更是後期組裝、Debug 的明確指引。

現在 PCB 皆為自動化打件，Mark 點與 Pin 1 標示是機台精準辨識的基準。

① Mark 點合規添加核查
只要有 SMD 零件的板面，必須規範添加光學定位點。缺少 Mark 點或尺寸不達標，SMT 機台將無法定位，直接導致打件偏移或漏件。
② Pin 1 標示及位置號規範核查
IC、極性電容、二極體等關鍵零件的第 1 腳必須標示準確且醒目，位置號排版需規整不重疊。避免因標示不清導致零件反件、通電燒毀。

① 線寬線距合規核查
硬性紅線：線寬線距必須大於板廠的最小製程能力（常規量產建議 ≥ 4mil）。嚴禁為了省空間盲目壓縮極限，這會導致蝕刻斷線或相鄰走線短路，良率直接崩盤。
② 關鍵網路測試點佈設核查
Power、GND 及核心訊號必須規範佈設測試點，且確保探針可以直接接觸，無遮擋盲區。這能大幅提升後期通電測試與故障排查的效率，免去破壞性拆板的麻煩。

鑽孔是製程高風險區，細微的設定失誤極易引發爆板或報廢。

① 鑽孔間距與焊墊中孔核查
通孔間距建議嚴格執行 ≥ 0.3mm，避免間距過小導致破孔或 CAF 現象。此外，除非製程允許並加入樹脂塞孔或電鍍填孔工藝，否則盡量避免設計焊墊中孔，以防藏錫、造成空焊或短路隱患。
② 鑽孔層與外型層對位核查
確保鑽孔層與外型層參數及位置完全一致，杜絕偏孔、錯孔問題。
③ 懸空線與孔清零核查
板面嚴禁殘留無效的懸空走線或孔位。這些多餘的殘段極易產生天線效應、積攢酸液引發微短路。

在所有外觀與結構檢查完畢後，這是量產前的最後一道防線。

① 短路與斷路終極排查
利用 DFM 專業軟體導入 Gerber 資料，對照 IPC 行業標準進行全面校驗。精準抓出隱性短路或微斷路，確保 PCB 通電後性能穩定，達成量產通電「零風險」。

PCB 設計研發，七分靠電路設計，三分靠 DFM 核查。

千萬別等到洗板重工、量產出包才來後悔細節沒顧好，也別覺得做 DFM Check 是在浪費時間。對照這份 16 項全檢清單，Layout 與硬體工程師各司其職，發包前多花半小時逐項判定（OK/NG），就能省下後續無數的改版費用與 Delay 代價。

建議團隊直接將這份清單加入標準 SOP，從源頭斬斷所有量產翻車的可能！
