高階製程專題 7: PCB 剝離強度與附著力，為何是高階製程的成敗關鍵？

PCB 剝離強度與附著力：介面結合力的關鍵分析

一、 核心概念：剝離強度 vs. 附著力

雖然這兩個詞經常被混用，但在工程定義上它們有明確的區別：

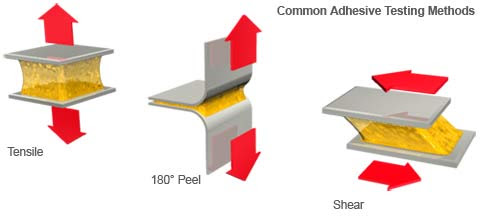

• 剝離強度 (Peel Strength)： 這是一個「定量」的物理指標。特指將單位寬度的銅箔，從絕緣基材表面穩定撕離所需施加的力。業界常用的單位是 N/mm 或 lb/in。它直接反映了銅箔基板最基礎的結構強度。
• 附著力 (Adhesion)： 這是一個更廣義的介面結合能力指標。它不僅涵蓋銅箔與基材之間，還包含了防銲綠漆 (Solder Mask) 與銅面、文字層 (Silkscreen) 與綠漆、以及各層電鍍金屬介面之間的結合狀況。

這二者共同構成了 PCB 抵抗熱應力、機械應力與化學腐蝕的能力。在通訊、車用電子、工控與高階消費性電子產品中，這兩項指標只要有一項不合格，往往都是「一票否決」的致命瑕疵。

二、 失效的代價：為何我們如此重視介面結合力？

從結構來看，PCB 是由絕緣基材、銅箔、樹脂 (PP)、防銲漆等多層材料經過高溫高壓複合而成的精密載體。銅箔與基材的結合是「結構根基」；而防銲、文字、電鍍層則保障了電氣絕緣與防護性能。

介面結合力的形成機理： 銅箔與基材的結合，依賴的是「化學鍵結」加上「物理錨定」的雙重作用。銅箔表面會經過粗化處理形成微觀的凹凸齒狀結構，藉此與樹脂產生機械咬合。基材樹脂的固化程度、交聯密度與玻璃轉換溫度 (Tg)，都會直接影響這個介面的強韌度。

如果結合力不足，會發生什麼事？

• 製造與組裝階段： 在經過蝕刻、電鍍金表面處理、或是 SMT 表面黏著的迴銲爐 (瞬時高溫高達 260℃ 以上) 時，極易引發板材分層 (Delamination)、起泡 (Blistering) 或銲墊脫落 (Pad Lifting)。
• 終端使用階段： 在高低溫冷熱衝擊、潮濕、震動的環境下，防銲綠漆可能會大面積剝落，或是內部線路翹起斷裂，輕則導致產品功能異常，重則引發短路甚至燒毀的安全危機。

三、 IPC 行業標準與驗證機制

目前全球 PCB 產業皆以美國 IPC 標準體系為核心驗證依據。這些標準統一了樣品製備、測試條件與判定規則，確保全球供應鏈的測試結果具備可比性：

• IPC-TM-650 (測試方法手冊)：
  • 2.4.8： 專門規範銅箔剝離強度的測試方法。
  • 2.4.1： 規範防銲層/塗層附著力的百格測試 (Tape Test) 方法。
  • 2.4.9： 針對歷經熱應力衝擊後的附著力評估。
• IPC-6012 (剛性板) / IPC-6013 (軟板)： 明確定義了不同等級產品 (Class 1, 2, 3) 在這些測試中必須達到的最低合格標準。

對於 PCB 製造廠而言，原物料進廠必須抽驗 CCL 的剝離強度；成品出廠前，則需經過熱應力與潮濕預處理後進行可靠度複測。特別是車用電子、醫療設備或航太領域，經常會要求更嚴苛的加嚴測試。

四、 高階製程帶來的嚴峻挑戰

隨著電子產品向輕薄短小與高頻高速發展，對剝離強度與附著力提出了前所未有的挑戰：

• 高頻高速材料 (如 PTFE 鐵氟龍 / 碳氫樹脂)： 為了追求極低的訊號損耗，這類材料本身的表面極性極低，導致銅箔與防銲漆極難附著，需要極度特殊的表面粗化與壓合製程。
• 超細線路 (HDI) 與超薄基板： 當線寬/線距微縮至 50μm 以下，銅線與基材的接觸面積大幅減少，抓地力變弱，線路在製程中被洗掉或剝離的風險急遽升高。
• 厚銅板 (3oz 以上)： 應用於大電流的厚銅板，在經歷巨大的熱脹冷縮時，介面承受的剪切應力極大，對樹脂的黏結力是一大考驗。

五、 總結

剝離強度與附著力絕對不是單純存在於實驗室裡的冷硬數據，而是貫穿了 PCB 設計、選材、製造、組裝到終端使用的「可靠度語言」。

理解其失效機理與行業價值，能幫助硬體工程師在設計初期選擇正確的板材等級。在面臨高頻材料、厚銅製程或高可靠度專案的挑戰時，逸雲科技 (eCloudPCB) 團隊具備豐富的材料特性掌握與製程參數調控經驗，能為您從源頭把關介面結合力，確保每一片交付的電路板都能穩定運作。
