在高速數位電路和射頻微波的領域中，印刷電路板（PCB）的訊號完整性至關重要。背鑽（Back Drilling，或稱逆鑽） 作為一種專門的 PCB 製造工藝，透過去除多餘的過孔殘樁，能顯著提升訊號完整性，是現代電子製造中不可或缺的關鍵技術。
本文將詳細解析背鑽工藝的定義、原理、應用場景、具體流程及控制要點。
1. 什麼是背鑽工藝？
背鑽，也稱為控深鑽或背鑽孔，是一種 PCB 製造工藝。它的目的是通過第二次鑽孔，去除多層板導通孔中未連接或傳輸訊號的多餘銅筒部分，這部分多餘的銅筒被稱為 「殘樁」（Stub）。
問題根源
當訊號只需從第一層（L1）傳輸到第九層（L9）時，傳統通孔會導致孔壁從 L1 一路鍍銅到最底層。L9 以下到最底層的部分就是多餘的殘樁。
這個殘樁在高頻訊號傳輸中，會產生類似天線的輻射效應，引起訊號反射、散射和延遲，導致訊號完整性下降。背鑽工藝就是從 PCB 的背面（或正面）進行二次鑽孔，精確地將這部分多餘的殘樁移除。
2. 背鑽的工作原理

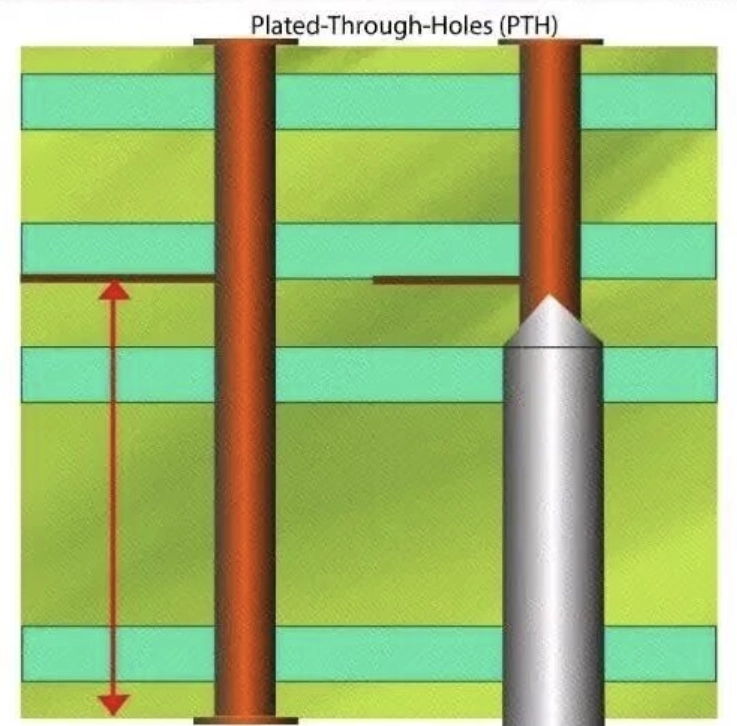

背鑽工藝的核心原理是利用直徑稍大於原始過孔的鑽頭，從板的一面進行控深鑽孔，精確去除多餘的銅筒部分，同時保留所需部分的電氣連接。
工藝基礎
- 鑽頭尺寸關係： 背鑽鑽頭直徑通常比原始過孔大約 8 到 10 mil（0.2 到 0.25 mm），以確保完全去除目標殘樁，但不損傷周圍結構。
- 深度控制： 背鑽深度需要精確控制，必須停止在目標訊號層的上方而不損傷該層。一般要求殘留的殘樁長度控制在 50 到 150 μm 的範圍內。
深度計算
背鑽深度可以透過公式計算：背鑽深度等於 PCB 總厚度減去終止層到板底的厚度，再加上或減去工藝補償值。
例如： 某 PCB 總厚 1.6 mm，需去除從表層（L1）到 L5 的孔中，L5 以下的殘樁，則背鑽深度應為 「L1 到 L5 的厚度 + 0.05 mm 補償」 （用來避免損傷 L5 層）。
3. 背鑽工藝的應用場景
背鑽技術主要應用於對訊號完整性要求高的高速電路領域：
- 通訊設備： 5G 基地台、路由器、交換機等，用於提高高速數據傳輸品質。
- 高性能運算： 大型伺服器、超級電腦主機板。
- 高級醫療電子： 醫學成像設備、診斷儀器。
- 航空航天與軍事： 雷達系統、航天電子設備。
成本考量： 背鑽會增加 PCB 製造成本約 20% 到 30%，但在高速（通常大於 5 Gbps）訊號場合是性價比最高的解決方案之一。
4. 背鑽工藝的具體流程
背鑽工藝包含以下主要步驟：
- 一次鑽孔： 使用定位孔對 PCB 進行定位和第一次鑽孔（通孔）。
- 電鍍前處理： 對定位孔進行乾膜封孔處理，防止電鍍液進入。
- 電鍍： 對一次鑽孔後的 PCB 進行電鍍，使孔壁金屬化。
- 外層圖形製作： 在電鍍後的 PCB 上製作外層電路圖形。
- 圖形電鍍： 在進行圖形電鍍前，再次對定位孔進行乾膜封孔處理。
- 背鑽定位： 利用一次鑽孔使用的定位孔進行背鑽定位。
- 背鑽： 採用控深鑽技術對需要背鑽的電鍍孔進行二次鑽孔。
- 清洗： 背鑽後對背鑽孔進行水洗，清除孔內殘留的鑽屑。
該流程確保背鑽精度，並避免因多次加工導致的品質問題。
5. 背鑽工藝的控制要點
背鑽工藝的成功實施需要嚴格控制以下幾個關鍵點：
5.1 深度精度控制
背鑽深度控制是工藝核心，要求偏差通常控制在 ±0.05 mm 以內，高頻板甚至需要 ±0.025 mm 的高精度。
控制措施包括：
- 高精度設備： 使用 Z 軸定位精度 ≤ ±0.01 mm 的高精度鑽機，配備光柵尺或雷射位移傳感器實時監測鑽尖位置。
- 鑽頭長度校準： 新鑽頭或更換鑽頭後，使用鑽頭長度測量儀（精度 ±0.001 mm）測量實際長度，並錄入系統補償。
- 板厚測量： 多點測量 PCB 實際厚度，根據實測值修正背鑽深度。
5.2 定位精度控制
背鑽與原始孔位的對準精度至關重要，偏差過大會損傷內層線路。
改進方法包括：
- 採用專門的定位孔處理技術，防止因電鍍導致的尺寸變化。
- 使用 CCD 光學對位系統，識別板邊 Mark 點，補償 PCB 漲縮。
5.3 鑽頭選擇與磨損管理
- 鑽頭尺寸： 背鑽頭直徑比原始孔大約 0.2 mm 左右（約 8 到 10 mil）。
- 磨損補償： 鑽尖磨損會導致有效切削深度減少，需透過計數補償或圖像識別檢測鑽尖磨損量。
5.4 材料與設計配合
- 介質厚度： 背鑽停止層到下一層的介質厚度應 ≥ 0.17 mm。
- 間距要求： 背鑽孔距內層圖形 ≥ 0.25 mm，距外層圖形 ≥ 0.3 mm。
- 表面處理： 背鑽 PCB 表面處理宜採用 OSP 或化學沉錫，禁用 HASL（熱風整平）。
6. 背鑽工藝的品質檢測
背鑽後的品質驗證同樣重要，主要檢測方法包括：

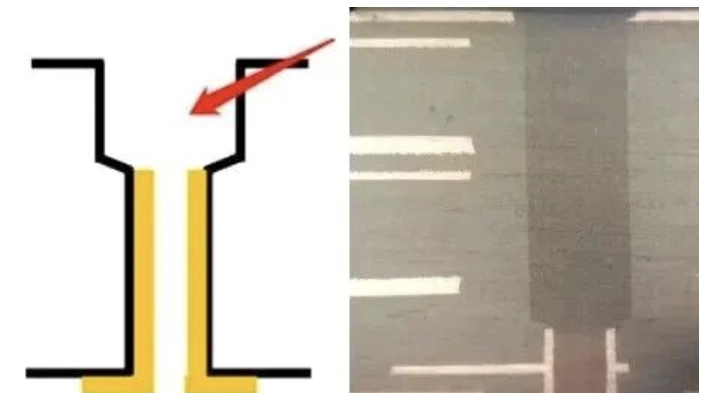

- 切片分析： 金相切片測量殘樁殘留長度和背鑽底部到內層的距離。
- X-Ray 檢測： 透過 X 射線透視觀察孔底是否與目標內層對齊。
- 阻抗測試： 測量背鑽後的阻抗值，間接驗證殘樁殘留是否達標。
背鑽與傳統鑽孔：本質區別與實現原理詳解
背鑽與傳統鑽孔的本質區別在於其 「二次、控深、減法」 的特性。其實現原理遠非「鑽得淺一點」那麼簡單，而是一套集高精度機械、傳感技術、軟體補償和材料學於一體的精密系統。
一、本質區別：目的與功能
要理解兩者的區別，首先要明白它們的目的完全不同。
| 工藝 | 比喻 | 目的 |
| :--- | :--- | :--- |
| 傳統鑽孔（一次鑽孔） | 像在蓋房子時澆築一根從樓頂貫通到地下室的水管 | 讓導電路徑能從上層貫通到下層 |
| 背鑽（控深鑽孔） | 像房子蓋好後，從地下室精確地向上鑽一段，切掉那段多餘的水管 | 切除無用的殘樁，同時絕不能損壞仍需導電的有效孔壁 |
二、實現原理：如何精確控制深度？
背鑽工藝的實現，核心在於 「深度控制」。這是一套精密的系統工程。
- 高精度機械平台（Z 軸精密伺服系統）： 核心是擁有極高定位精度和重複精度的 Z 軸伺服控制系統，透過光柵尺將 Z 軸定位精度控制在 ±0.01 mm 以內。
- 深度設定的基準：「零點」的確定：
- 機械接觸傳感： 使用「壓力腳」接觸板面確定零點。
- 雷射定位（更先進）： 非接觸式測量，精度更高。
- 鑽尖長度補償（Drill Tip Compensation）： 控制系統根據鑽頭的刃角、直徑和板料類型，自動計算出一個補償值。實際進給距離 = 設定深度 + 補償值。
- 工藝流程與深度控制： 透過 CAM 編程、板厚實測值微調 和 鑽頭實際長度管理 等一系列精細步驟保證深度。
三、深度控制的目標與挑戰
- 目標： 精準切除殘樁，同時絕對不能損傷需要保留的有效孔壁。
- 理想狀態： 背鑽底部與需保留的訊號層孔壁之間留有 75 μm 到 150 μm 的安全距離。
- 主要挑戰： 過鑽（鑽得太深）、欠鑽（殘留殘樁過長）和對位偏差（中心偏離）。
特別注意： 有的工廠利用機械鑽刀鑽出的控深盲孔，也被稱為「背鑽孔」。這類盲孔孔徑較大（0.3 mm 到 3.0 mm），與雷射盲孔的孔徑（0.075 mm 到 0.3 mm）有明顯區別。
總結
背鑽工藝透過去除高速 PCB 中過孔的多餘殘樁，能顯著提升訊號完整性，減少反射和干擾。其實現原理依託於高精度機電系統、精密的傳感與定位、複雜的軟體算法和嚴格的流程管理。
掌握背鑽技術的原理、流程和控制要點，對於設計和生產高性能電子設備具有重要意義。
特別說明
以上的探討僅供參考，旨在拋磚引玉。每個工廠的工藝、設備、產品結構等都有差異性，一切有效的改善措施，都應來源於試驗數據。
