我們可以將普通 PCB 比喻為「單層平房」，線路只能在同一層鋪設；而 HDI 電路板就像「復式公寓（Loft）」：不僅能在表面安裝元件，還能透過極小的孔洞連接中間的「夾層線路」，大幅提升了空間利用率。這就是 HDI 的核心價值：「小空間，高利用」。
本文將深入解析 HDI PCB 的技術基礎、核心優勢，並探討其設計中的挑戰與關鍵考量。
一、高密度互連 PCB 技術基礎
高密度互連 (HDI, High Density Interconnector) PCB 是一種相比傳統 PCB 具備更高電路密度和微型化能力的印刷電路板。其設計目標是在更小空間內容納更多元件與連接。
HDI 的核心特點
- 高佈線密度： HDI PCB 在更小的空間內擁有更多的連接點。其線寬和線間距能做到 0.05 至 0.1 mm（比髮絲的一半還細），在同樣面積裡，能鋪設比普通 PCB 多 2 至 3 倍的線路。
- 微導孔 (Microvias)： 這是連接 PCB 不同層的微小孔洞，通常直徑小於 0.15 mm，允許更精確的連接。

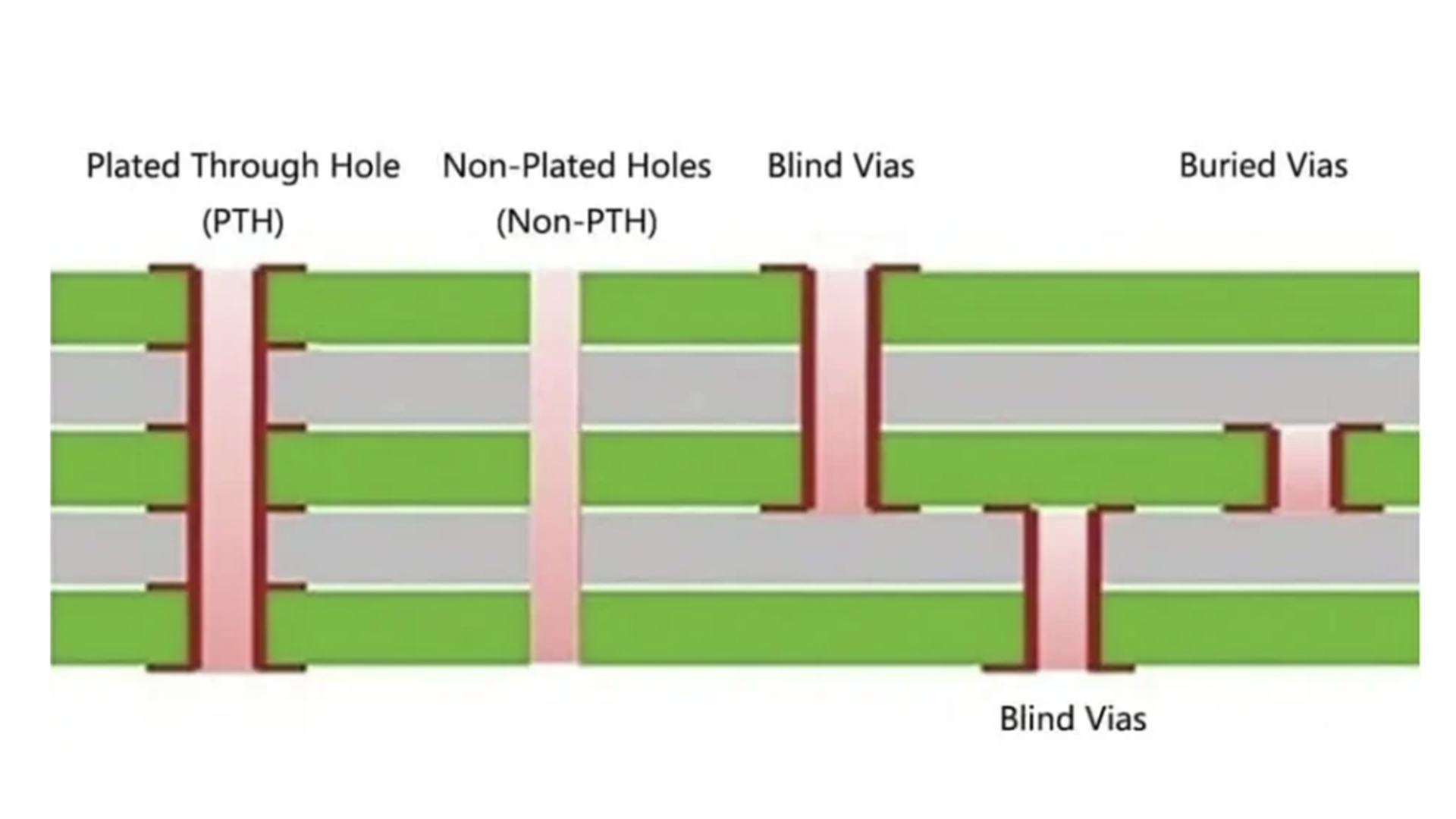

- 盲孔 (Blind Vias) 和埋孔 (Buried Vias)： 這些技術節省了板上空間。
- 盲孔： 連接外層與內層，但不貫穿整個板。
- 埋孔： 連接內層，完全封裝在板內。
二、核心優勢與應用領域
1. 緊湊、輕量化與高整合度
HDI PCB 的厚度通常在 0.4 mm 至 1.0 mm 之間，遠比普通 PCB（常見 1.6 mm）薄很多。透過微導孔、盲孔和埋孔技術，單板能整合更多功能模組，實現更高的功能密度。
2. 卓越性能與可靠性提升
- 更好的訊號完整性 (Signal Integrity)： 訊號傳輸路徑更短，減少了訊號退化和寄生電容/電感效應，對於 5G通訊、資料中心及車用電子 等高速數據傳輸應用領域至關重要。
- 強化電氣性能： 提高阻抗控制精度，使其更適用於衛星通訊、高速運算等高要求應用情境。
3. 長期成本效益與環保考量
- 材料與層數減少： 透過高效利用空間，HDI 技術能讓 PCB 使用更少的層數來實現功能，從而降低材料成本，並透過製造效率帶來長期的生產成本節省。
- 環保與健康： 許多 HDI PCB 使用無鉛焊料，提升了製造過程的安全性，並減少了對環境的影響。
三、HDI PCB 與傳統 PCB 的差異化特徵
| 特徵 | HDI PCB (高密度互連板) | 傳統 PCB (一般印刷電路板) |
| :--- | :--- | :--- |
| 電路密度 | 極高，線路寬度和線間距極細（不到 0.1 mm）。 | 較低，佈線層數和密度受限。 |
| 孔徑大小 | 微導孔直徑通常不到 0.2 mm，比芝麻粒還小。 | 貫通孔直徑通常大於或等於 0.3 mm。 |
| 性能表現 | 訊號完整性優異，適合高頻、高速應用。 | 訊號衰減和寄生效應相對明顯。 |
| 製造工藝 | 需使用雷射鑽孔、順序積層等先進製程。 | 多使用機械鑽孔和單次壓合製程。 |
四、HDI PCB 的構造與關鍵製程
HDI PCB 的複雜結構是透過先進的設計技術和特殊的製程技術實現的。
1. HDI 核心互連技術
- 微導孔 (Microvias)： 直徑小於 0.15 mm，是 HDI 實現高密度的基礎。
- 盲孔 (Blind Vias)： 連接外層與內層，但不貫穿整個板。
- 埋孔 (Buried Vias)： 完全封裝在板內，連接內層。
2. 雷射鑽孔與積層製程

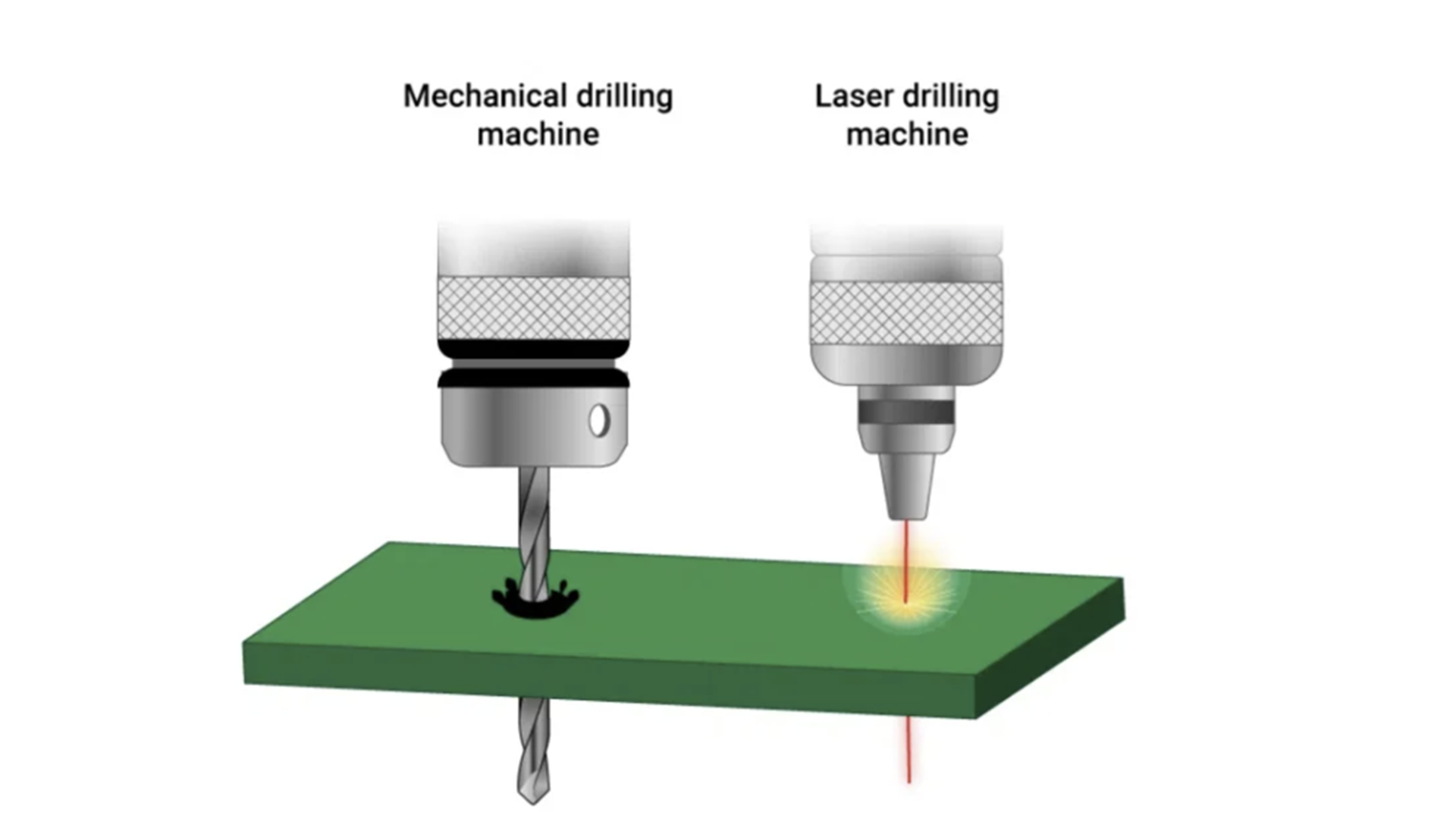

- 雷射鑽孔： 是製作微導孔的關鍵。普通 PCB 只能用機械鑽頭鑽 0.3 mm 以上的孔，而 HDI 採用雷射鑽孔，能精準打出 0.1 mm 的小孔。雷射鑽出的孔邊緣特別光滑，有效避免了線路短路。
- 積層製程 (Sequential Lamination)： 是 HDI 的重要特徵。HDI 不是一次性做好所有層，而是像「疊蛋糕」一樣分層製作，這種方式能讓中間層的線路更精準，並有效控制多層板的層間對準偏差。
3. 無芯結構和設計標準
- 無芯結構 (Coreless Construction)： 涉及使用成對的層，無需中央芯板，有助於實現更薄、更靈活的設計。
- 設計標準： 設計和製造必須遵循 IPC-2315、IPC-2226 等業界標準，以確保品質和性能。
五、HDI PCB 設計與製造挑戰
- 製造工藝限制： 雷射鑽孔、順序積層等工藝需專用設備，會提高製造成本。具備 HDI 量產能力的廠商有限。
- 訊號完整性管理： 高密度佈線易引發串擾，需透過仿真工具優化差分對佈線及端接策略，並嚴格匹配傳輸線參數以控制高頻損耗。
- 熱管理難題： 功率密度提升，散熱壓力劇增。需透過熱導通孔、金屬基板及散熱片強化導熱，並在設計早期進行熱仿真。
- 設計規則複雜性： 微導孔參數（如孔徑比、環寬 Annular Ring）必須符合 IPC 6012 Class 3 標準等嚴格要求。
- 可製造性設計（DFM）： 需與製造商協同定義最小線寬/線距、疊層結構，並權衡高階 HDI 的高成本與預算限制。
六、HDI PCB 的等級區分與識別
1. 盲埋孔與 HDI 的關係
HDI 板即為高密度互聯線路板。盲孔電鍍再二次積層的板都是 HDI 板。單純的埋孔不一定是 HDI。
2. 階數區分
HDI 的技術等級以「階數」（1 階、2 階、3階等）區分：
- 一階 HDI： 最為簡單，流程和工藝較易控制。
- 二階 HDI： 複雜度增加。設計有幾種主要做法，包括錯位式、堆疊式，或直接從外層打孔至 N-2 層。
- 三階及以上： 技術難度和成本持續增加（例如 iPhone 主機板多為五階 HDI）。
3. 如何快速識別 HDI 板
- 看孔的大小： 使用放大鏡看，孔洞像芝麻粒那麼小（不到 0.2 mm），基本上就是 HDI。
本篇深入探討了 HDI PCB 的基礎與應用。明日將繼續研討 HDI 的後續相關技術，敬請期待。
