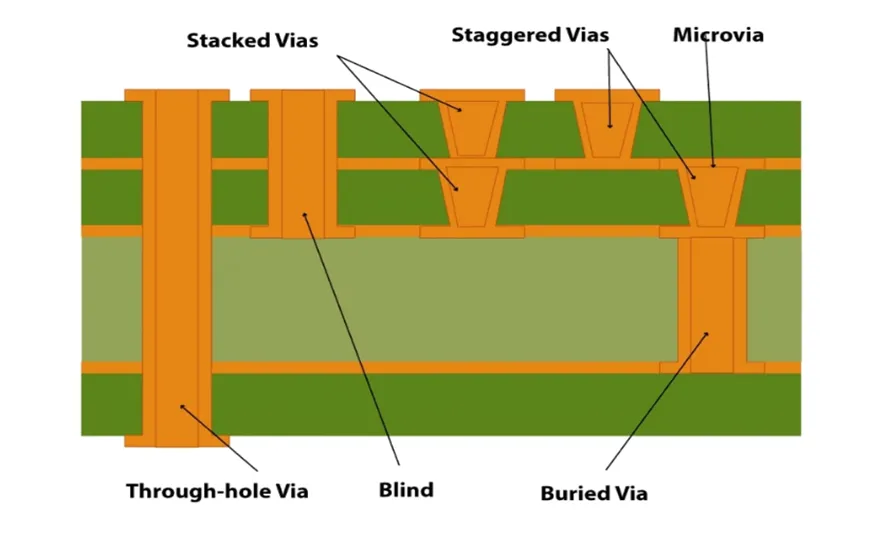

一、盲孔與埋孔的定義與優勢

盲孔和埋孔提供了電路板層間的電氣連接，是 HDI 技術提升訊號密度和 PCB 性能的主要手段。

1. 定義與功能區別

| 特性 | 盲孔 (Blind Via) | 埋孔 (Buried Via) | 差異總結 | | :--- | :--- | :--- | :--- | | 連接層數 | 連接外層與一個或多個內層。 | 連接兩個或多個內層。 | 盲孔會佔用部分外層空間，埋孔則完全隱藏在內部。 | | 可見性 | 從 PCB 的另一側不可見。 | 完全隱藏在電路板內部，肉眼完全看不到。 | 埋孔不佔用外層表面空間，適用於空間極為關鍵的 HDI 板。 | | 主要用途 | 最小化電路板面積，因其不貫穿整個 PCB。 | 用於在不增加總層數或電路板尺寸的情況下，滿足線路和焊盤的高密度限制。 | |

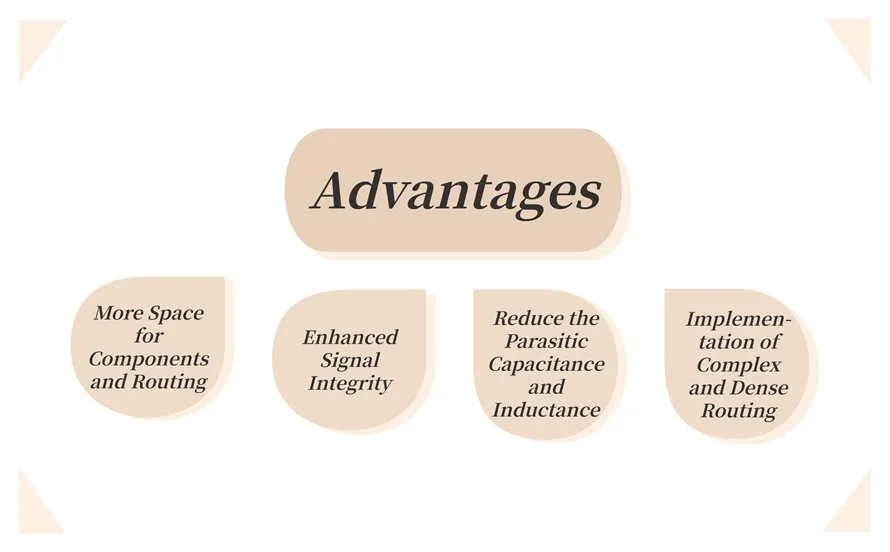

2. 盲埋孔的核心優勢

• 提高訊號密度與性能： 盲埋孔作為高速訊號路由的主要組成部分，能實現比傳統 PCB 更高的訊號密度，從而提高訊號品質並減少串擾。
• 優化空間與層數： 有助於縮小 PCB 尺寸，減少層數，因為它們在較小的區域內仍能保持功能。
• 機械穩定性： 盲孔可用作機械應力釋放點，特別是在大電流應用中，電流流過通孔中心，減少兩側表面的應力，防止層間電弧。
• 改善縱橫比： 盲孔和埋孔可以幫助管理印刷電路板的縱橫比，並限制分線的變化。

---

二、HDI PCB 布局疊層與技術等級

HDI 板的技術等級通常由盲孔的堆疊次數決定。

1. HD 疊層類型

HDI PCB 一般採用堆疊方式製作。常用的疊層結構包括：

• 一階 HD： 通常只有一層盲孔。
• 二階 HD： 採用兩次以上的盲孔堆疊製程。
• 任意互連電路板 (Anylayer HDI)： 每一層都有盲孔堆疊，技術等級最高。

盲埋孔的理想疊層範例包括：

• 四層疊層： 四層鑽孔，一層盲孔或埋孔，以及一層接地層。
• 八層疊層： 四層鑽孔和四層盲孔或埋孔。
• 十層疊層： 五層鑽孔和五層盲孔或埋孔。
• 十二層疊層： 六層鑽孔和六層盲孔或埋孔。

2. 盲孔的分類與製造工藝

盲孔按製作工藝可分為機械盲孔、疊層盲孔和交錯盲孔。

| 盲孔分類 | 連接方式與製作技術 | 特點 | | :--- | :--- | :--- | | 機械盲孔 | 可用普通鑽孔機鑽孔。 | 例如六層 PCB 可有第 1 層到第 2 層、第 1 層到第 3 層等連接。 | | 堆疊盲孔 (Stacked Via) | 不同層的盲孔是連通且堆疊在一起的。 | 形成從頂層貫穿多個內層的盲孔，常見於高階 HDI 板。 | | 交錯盲孔 (Staggered Via) | 採用雷射鑽孔，不同層中的盲孔彼此不連通，錯開排列。 | 常見於 HDI 電路板，具有更高的布線密度和靈活性。 |

---

三、盲埋孔布局的最佳實踐與注意事項

在 HDI PCB 布局中，必須遵循特定的最佳實踐，以確保製造良率、訊號完整性與產品可靠性。

1. 過孔使用原則

• 最小化長度： 始終盡量減少盲孔和埋孔的長度，以降低層間短路或布線不良造成損壞的風險。
• 使用單通道： 盡可能使用單個過孔。只有在必要時才應使用多個盲孔或埋孔，以降低組裝過程中損壞和短路的風險。
• 匹配走線寬度： 盡可能使用較寬的盲孔和埋孔，以確保銅層之間有良好的電氣連接。所需的最小走線寬度通常為 2 mil。
• 僅對訊號走線： 盲埋孔通常用於訊號走線。若用於電源線或接地層，請確保遵循每層的正確阻抗指南。

2. 避免高應力區域

• 避免高熱膨脹區： 熱膨脹係數因材料而異。必須避免將盲孔和埋孔放置在具有高熱膨脹或高溫循環的區域，因為這些條件可能會造成不必要的應力，導致產品在日後使用壽命中出現開裂或其他問題。
• 避免關鍵路徑： 重要的是不要在電路板上的關鍵路徑中放置過多的盲孔或埋孔，這將增加層間短路的風險，並顯著降低良率。

3. 設計規則與成本考量

• 正確設計規則： 確保您的設計規則同時適用於盲孔和埋孔，以避免在製造或測試過程中出現任何問題。
• 成本與複雜性： 與使用標準通孔的電路板相比，使用盲孔和埋孔的電路板製造成本仍然較高。高成本是由於電路板的複雜性增加以及製造過程中的步驟增多，同時需要更頻繁地進行測試和精度檢查。

---

結論

HDI 盲孔和埋孔技術是實現現代電子設備小型化、高性能的基石。雖然它們增加了 PCB 設計和製造的複雜度，但通過仔細的規劃、正確的疊層選擇以及遵循避免高應力區域和最小化長度的最佳實踐，可以顯著提高 PCB 的可靠性、訊號完整性和布線效率。
