一、階數的核心定義：以「孔」為判斷基準

區分 HDI 板階數的核心依據不是板子的總厚度，而是盲孔跨越的內層數量以及壓合與雷射鑽孔的次數。

• 一階： 盲孔僅連接表層與相鄰的第 1 層內層。
• 二階： 盲孔可連接至第 2 層內層（需透過兩層盲孔的疊加或交錯）。
• 高階（三階及以上）： 盲孔可延伸至第 3 層或更深內層，孔結構呈多層級配置。

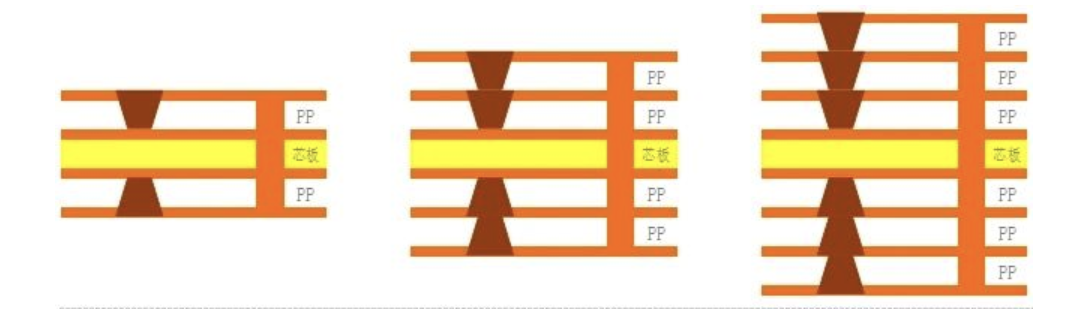

每一階的提升，都意味著製造工藝中增加了一次壓合（積層）和一次雷射鑽孔過程。

二、詳解各階 HDI：從直通車到立體樞紐

1. 一階 HDI：直觀高效的入門方案

• 製程特徵： 採用 「一次壓合 + 一次雷射鑽孔」 工藝。以 6 層一階板為例，其盲孔僅存在於 L1-L2 層和 L5-L6 層，中間通過通孔或埋孔連接。這也被稱為 「1+N+1」 結構。
• 技術比喻： 如同單線捷運，路徑單純、效率明確。
• 應用場景： 適合對空間有一定要求、但整體訊號密度不高的產品，例如：智慧型手機的簡單模組、藍牙耳機。
• 典型案例： 某品牌 TWS 真無線藍牙耳機的充電盒控制板，採用一階 HDI 設計，在確保訊號完整性的同時，成功將板厚控制於 0.6 mm。
• 優劣勢： 成本低、工藝控制容易，但層間互連能力有限，無法處理極高密度的布線。

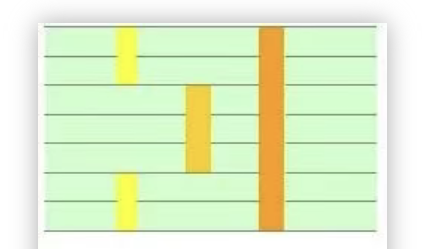

2. 二階 HDI：疊孔與錯孔的立體佈線核心

• 製程特徵： 採用 「兩次壓合 + 兩次雷射鑽孔」。它包含兩個微孔層級，可以透過 「疊孔」（孔上打孔） 或 「錯孔」（孔位交錯） 來實現層間互聯。這被稱為 「2+N+2」 結構。
• 技術比喻： 如同多層立體交流道，大幅提升佈線自由度。
• 製造難點（隱形門檻）：
  • 對位偏差： 某代工案例顯示，僅 0.05 mm 的層間偏移（約半根頭髮粗細），即可能使二階 HDI 良率降至 75% 以下。
  • 鍍銅均勻性： 某電動車廠 BMS 控制板曾因埋孔銅厚差異約 3 μm，在 120°C 高溫測試中導致熱膨脹失效。
• 應用場景： 高階智慧型手機、平板電腦、5G 基站主控板。
• 實際案例： 某國產摺疊式手機，透過 8 層二階 HDI，在指甲大小的區域內整合 5G 射頻模組與顯示驅動電路。

3. 三階及更高階 HDI：微米級製程的極限挑戰

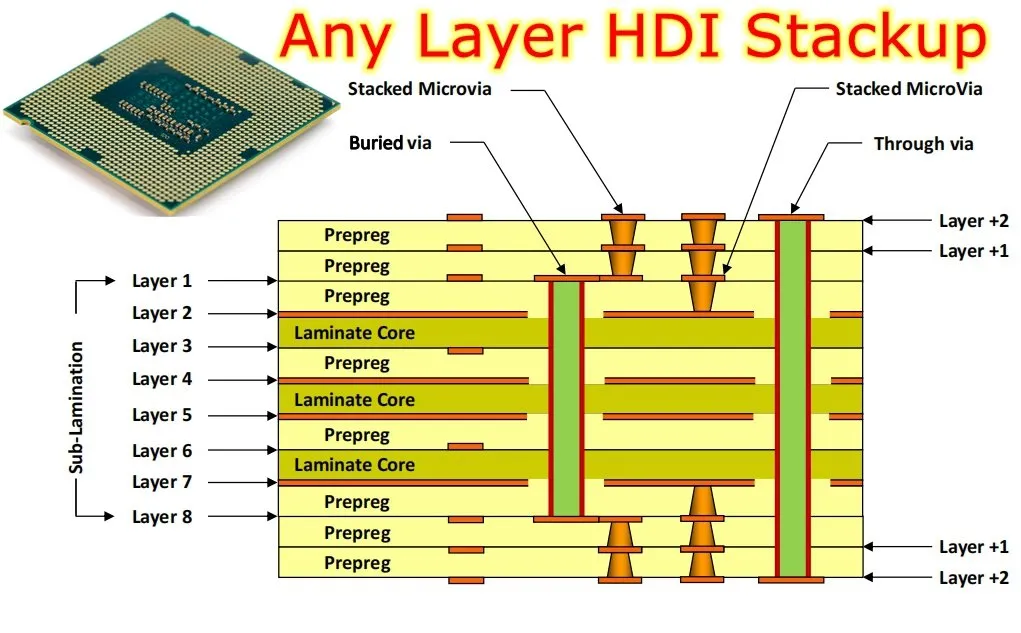

• 工藝特徵： 採用 「三次壓合 + 多次雷射鑽孔」 或更複雜的順序層壓工藝。甚至發展到 任意層互連（Any-layer HDI / ELIC）。
• 技術比喻： 屬於 PCB 製造中的「微雕藝術」，需在 10 μm 級精度下精準成孔。
• 設備門檻： 例如某醫療超音波探頭專案，要求孔徑公差 ±5 μm（相當於百公尺距離誤差不超過 1 公分），需導入飛秒雷射設備。雖能提升約 40% 製程效率，但單台設備投資巨大，使多數中小型板廠難以承擔。
• 應用場景： 自動駕駛、衛星通訊、軍用雷達、超精密醫療儀器。
• 典型案例： 某德系車廠自動駕駛控制模組，採用 16 層三階 HDI，板上超過 2000 顆雷射微孔，確保毫米波雷達訊號的即時傳輸。

三、決策關鍵：在成本與性能之間取捨

選擇 HDI 階數並非越高越好，而是需要根據具體場景進行精密的「算計」。以下三個真實案例展示了不同領域的選擇邏輯：

1. 消費性電子：以成本為優先

在某手機組裝廠，工程師對比了兩種方案：10 層二階板對比 10 層三階板。雖然三階設計能再壓縮 8% 體積，但成本上升約 30%。對於大量出貨產品，空間優勢不足以抵銷成本增加，最終選擇二階方案。

2. 汽車電子：為可靠度付費

某新創車廠域控制器原採 6 層一階 HDI，但在 –40°C 低溫測試中發生阻抗異常。升級為 三階 HDI 並搭配埋入式電容設計後，溫漂降低約 70%。雖單板成本增加 45%，但避免整車召回風險，屬必要升級。

3. 軍工領域：高階不等於最優

某衛星通訊設備原設計為三階 HDI，但真空測試中發現雷射孔錐度影響訊號反射。最終改回 二階疊孔結構，並將介質損耗角正切值（Df）調整至 0.002，成功解決問題。關鍵在於 材料與階數的搭配，而非盲目追求高階。

四、結語

HDI 板的階數劃分，從一階的入門到三階的極限，折射出電子產業對「極限製造」的不斷挑戰。

• 一階 是高性價比，適合大多數普通消費性電子。
• 二階 是目前高階產品主流，兼顧密度與成本。
• 三階以上 則是專為航太、醫療、軍用等極端應用而生。

成熟的工程決策，從來不是選擇「最高階」，而是選擇「最適階」。

在微米級製程的世界裡，真正的技術智慧，往往體現在知道何時停在二階的成熟穩定，何時才必須挑戰三階的極限。
