挑戰一：散熱的極限！Nvidia Rubin Ultra TDP 飆升至 3600W

還在為幾百瓦的解熱發愁嗎？準備迎接更大的怪獸吧。

報告指出，Nvidia 預計在 2H27 推出的 Rubin Ultra 世代，採用全新 Kyber 機構架構，TDP 將直接來到驚人的 3600W！傳統氣冷已完全無法應付這種發熱量，報告明指，實現 100% 液冷將成為必然。下一代的微通道水冷（MCL）技術，將會是把散熱效率推向新高的關鍵。

• 📈 供應鏈亮點（RD 的財富密碼）： 散熱解決方案的價格與數量正持續翻倍成長。報告中特別點名了奇鋐 (3017)，直言市場「擔心錯了將有超額利潤」；而在 MCL（微通道水冷）技術上，健策 (3653) 也擁有了極大的作夢空間。

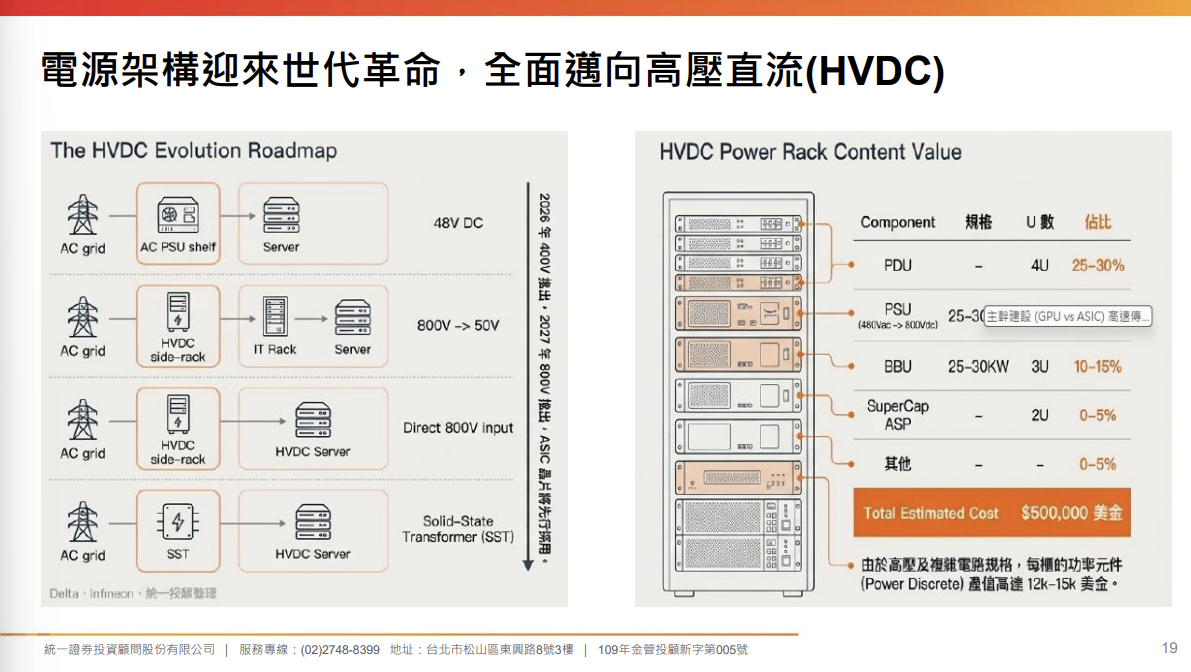

挑戰二：電源架構大換血，HVDC 與晶背供電成顯學

隨著功耗暴增，電源架構（Power Delivery）也迎來了世代革命：

1. 系統端 (System Level)： 傳統電源架構正被淘汰，將全面邁向高壓直流（HVDC），伺服器將走向 Direct 800V Input。由於高壓及複雜的電路規格，每櫃的功率元件（Power Discrete）產值將高達 1.2 萬至 1.5 萬美金。
2. 晶片端 (Chip Level)： 台積電將於 A16 製程導入超級電軌（Super Power Rail），即晶背供電（Backside Power Delivery）技術。這將供電網路從晶片正面轉移至背面，顯著改善供電效率與訊號完整性。

• 📈 供應鏈亮點（RD 的財富密碼）： 電源系統升級最大的受惠者非「台灣三本柱之一」的台達電 (2308) 莫屬。而在先進封裝與晶片製造端，台積電 (2330) 憑藉高築的護城河，報告甚至給出了「目標價不止 2330？」的強烈暗示。

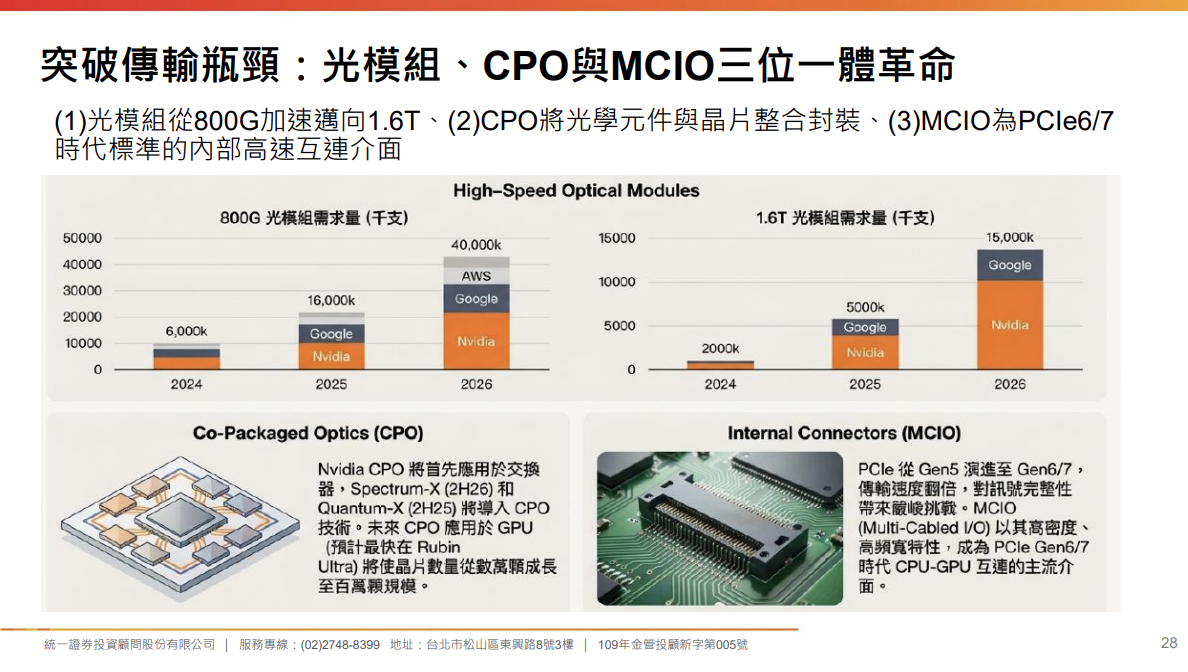

挑戰三：打破傳輸瓶頸！Scale-Across 與 MCIO 的崛起

當 AI 模型需要成千上萬顆 GPU 協同運算時，資料中心架構正從傳統的 Scale-Up 與 Scale-Out 進入第三階段：Scale-Across（跨域擴展）。這要求極致的互連速度：

• 外部互連： 光模組正從 800G 加速邁向 1.6T，未來將全面導入 CPO（Co-Packaged Optics）技術，將光學元件與晶片直接整合封裝。未來晶片數量將從數萬顆成長至百萬顆規模。

• 內部互連： 當 PCIe 介面演進至 Gen6/7，MCIO (Multi-Cabled I/O) 憑藉其高密度、高頻寬特性，將成為 CPU 與 GPU 互連的主流介面。SI 工程師們，未來的線路模擬只會越來越地獄。

• 📈 供應鏈亮點（RD 的財富密碼）： 光通訊與測試族群將大爆發。報告看好掌握 Nvidia 及 Google 訂單的光聖 (6442)、具備 InP 基板技術的聯亞 (3081)，以及與台積電合作 FAU 封裝的上詮 (3363)。測試端則點名了穎崴 (6515)，受惠於測試時間持續增加。

挑戰四：PCB 材料的全面升級與缺貨潮

如果你是 eCloud 的老客戶或是 Layout 工程師，接下來的趨勢絕對要密切關注。高端 PCB 材料缺貨及漲價將成為 2026 年的主旋律：

• 玻纖布升級： 為了滿足超高速傳輸，PCB 的玻纖布將從 E Glass 逐步升級到 Low DK，甚至因應超高速 AI PCB 導入 Q 布。玻璃纖維布已被視為繼記憶體之後「下一個大缺貨的關鍵零組件」。

• 銅箔大缺貨： AI 伺服器需要大量的超低粗糙度銅箔（HVLP / HVLP4 / HVLP5）。反映原料銅價上漲及生產成本增加，標準銅箔的加工費已經調漲，高階銅箔更是一路看漲。

• 📈 供應鏈亮點（RD 的財富密碼）： 被譽為「另類台灣之光」的台光電 (2383)，作為 M9 材料的獨家供應商，將是最大的受惠者。在銅箔廠方面，金居 (8358) 憑藉 HVLP4 銅箔全面打入 M9 供應鏈，正準備迎來落後補漲。而載板大廠欣興 (3037) 更是被預期「漲價漲價再漲價」，2H26 到 2027 將迎來漲價的主升段。

結語

從這份投顧報告可以看出，2026 年無疑是硬體規格「暴力升級」的一年。從 3600W 的液冷極限、800V 的高壓電源、1.6T 的光通訊，到 Q 布與 HVLP 銅箔的採用，每一個環節都在考驗 RD 的設計功力。

身為硬體工程師，我們或許無法改變不斷逼近的 Project Deadline，但提早看懂技術趨勢與供應鏈走向，或許能在股市中為自己加點薪水。各位同業們，技術手冊準備好，券商 APP 打開，我們又要開始打怪升級了！

(免責聲明：本文僅為產業技術趨勢探討與法人報告之資訊整理，不構成任何財務投資建議。投資有風險，請各位 RD 大大入市前務必謹慎評估自身狀況。)
