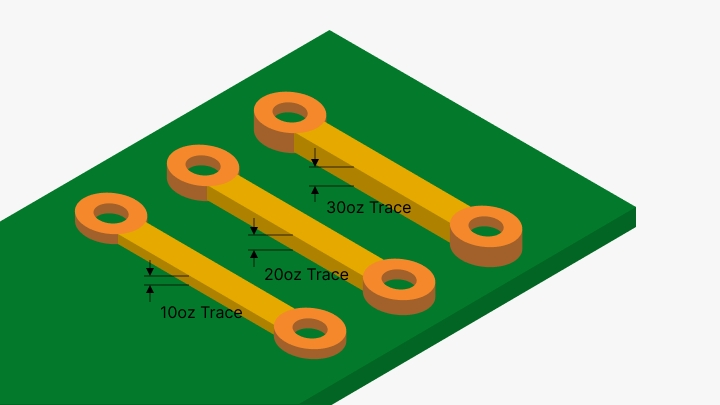

大家好!在硬體開發的過程中,只要遇到大功率電源、車用電子或是需要極高散熱效能的設計,**厚銅板(Heavy Copper PCB,通常指銅厚 ≥2oz / 70μm)**絕對是工程師的首選。 但許多採購與 Layout 工程師在收到報價單時常會嚇一跳:「不過就是銅變厚了,為什麼 3oz 的板子比 1oz 貴這麼多?」事實上,厚銅板的成本整體呈現「階梯式上升」,其核心價差絕對不只是銅材變多,而是由材料、製程加工、生產良率與設計複雜度這四大維度共同決定的。 今天,我們就來為大家徹底拆解厚銅板的成本結構,看看您的預算究竟花在哪裡!

很多人以為厚銅板貴在銅價,這只對了一半。材料成本的增加涵蓋了許多隱形項目:
銅箔 (Copper Foil) 驚人的溢價: 銅箔成本會隨著厚度急遽攀升。若以一般 1oz (35μm) 的成本(約新台幣 350 元 / ㎡)為基準,升級到 2oz 成本約增加 62.5%;到了 3oz 會暴增約 137.5%;如果做到 6oz 以上,光是單純的銅箔材料費就會呈現倍數級的跳漲。
基材 (CCL) 與膠片 (PP) 的全面升級: 為了承受大電流帶來的高溫,厚銅板通常必須選用高 Tg(玻璃轉換溫度)與高耐熱的基材,這比一般 FR-4 貴上 15%–30%。此外,厚銅走線之間的溝槽非常深,必須耗費大量厚銅專用的「高含膠量」半固化片(PP)來填滿空隙,避免壓合氣泡。
製程耗材激增: 厚銅專用的電鍍藥水、乾膜(Dry Film),以及為了覆蓋超高走線而必須多次塗佈的防銲(Solder Mask / 綠漆),都讓總材料成本較 1oz 高出 30%–80%。
厚銅板在工廠裡的每一步都走得比一般板子艱辛:

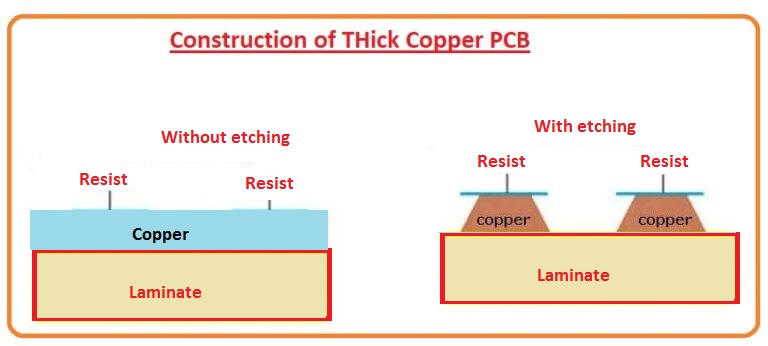

蝕刻 (Etching) 的拉鋸戰: 蝕刻 2oz 銅的耗時與成本是 1oz 的兩倍;若是 3oz 甚至需要分段蝕刻,成本高達 3 倍。而且銅越厚,越容易發生側蝕(Undercut),≥4oz 的板子良率會因此直線下降。

鑽孔 (Drilling) 的設備殺手: 鑽透厚銅會讓鑽頭快速磨損(例如鑽 3oz 板的磨損速度是平時的 2 倍)。加上排屑困難與孔壁質量控制,讓單片鑽孔成本從 0.4 元飆升至 1.0 元。
壓合 (Lamination) 挑戰: 為了讓樹脂完美填充,壓合機的壓力、時間與溫度參數都必須升級,導致能耗增加 50%,壓合成本提升 40%。多層厚銅板甚至需要進行「多次壓合」。
這點往往是 PCB 廠報價時最痛的地方。以 3oz 為例,蝕刻不良率可能高達 8%(一般 1oz 僅約 3%)。一旦發生報廢,損失的都是極高單價的材料。
同時,厚銅工序的節拍被大幅拉長,導致工廠設備的稼動率降低、單位時間產出減少。再加上更嚴格的可靠性測試與高昂的重工(Rework)成本,這些都會反映在最終的報價上。
為了讓大家有更具體的概念,以下提供目前業界批量生產的綜合報價漲幅參考(以標準 1oz 為基準):
(請注意:每增加 1oz 銅厚,綜合成本約增加 10%–18%。若設計為 4 層以上的「多層厚銅」,成本會比同厚度的雙層板高出 40%–70%。)
預算有限怎麼辦?掌握以下三個設計要點,有效為您的專案 Cost-down:
