一、PCB 郵票孔是什麼？
郵票孔是指在電路板拼板上設計的孔洞，用來將組成陣列的小型 PCB 連接在一起，讓您能輕鬆地將小板從拼板上分離。
郵票孔是帶有穿孔的設計，當您往下壓時就會折斷，讓您能在不損壞 PCB 本身的情況下，順利拆卸或分離電路板。

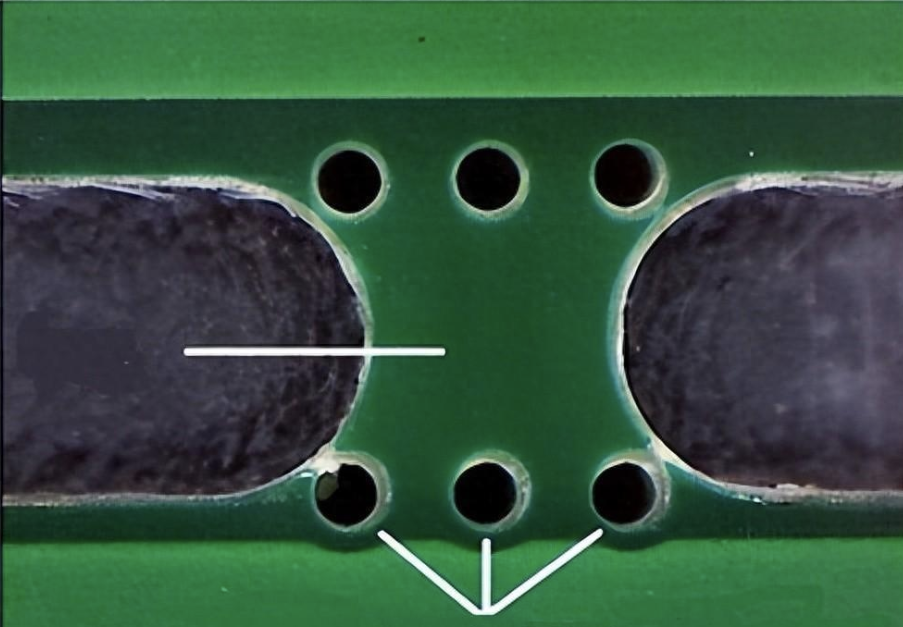

[圖片：PCB 郵票孔示意圖]
二、PCB 郵票孔的作用
在 PCB 上設計郵票孔的原因有很多，主要包含以下兩點：
- 將小片 PCB 連接成一組： 當您有一堆需要連接的 PCB，但尺寸太小無法使用連接器時，就可以利用郵票孔將它們連接起來。穿孔能讓電流流過 PCB，並與附近的其他 PCB 相連。
- 在兩個不同的 PCB 或設備之間傳輸電力與數據： 如果您需要讓一個設備與另一台設備進行通訊，郵票孔是一個很好的橋樑。
三、PCB 郵票孔設計要求
在設計郵票孔時，有幾個物理尺寸的標準需要特別留意：
1. 郵票孔孔數
郵票孔通常是 5 個一組，用來將板子連接在一起，具體數量會因您的 PCB 設計需求而有所不同。

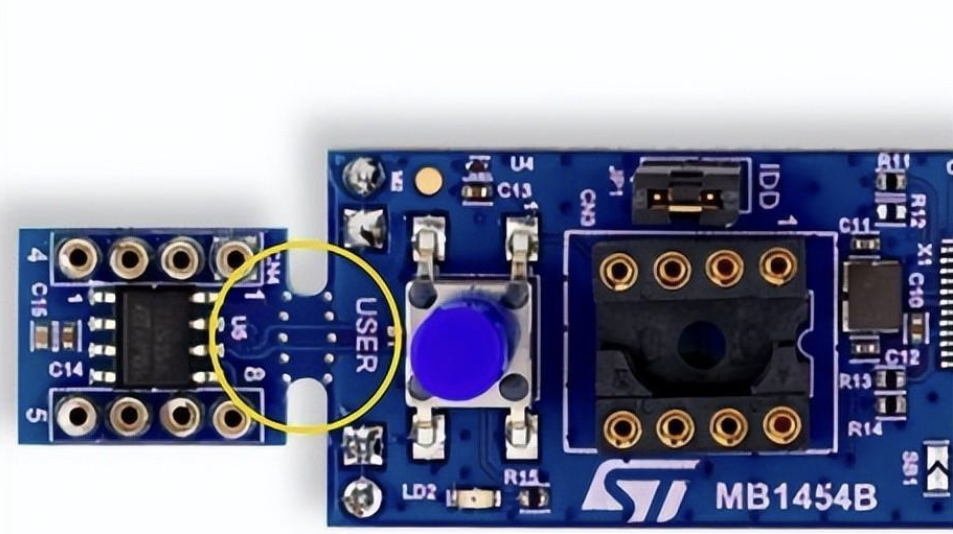

[圖片：PCB 郵票孔 孔數]
2. 郵票孔尺寸
郵票孔的尺寸通常為 0.020 英吋或直徑 0.5 mm。這個尺寸並非絕對，會由用於製造 PCB 的板材厚度來決定最合適的大小。

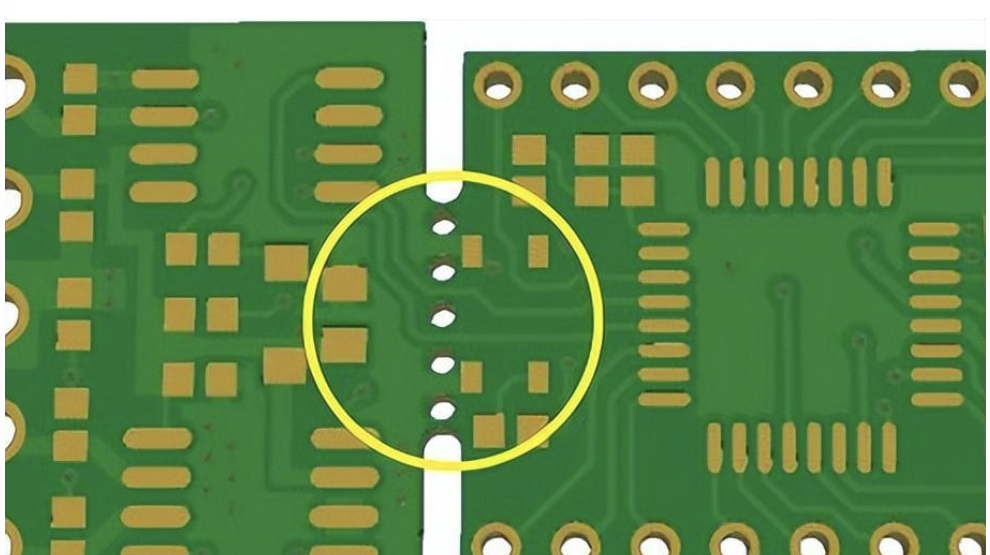

[圖片：PCB 郵票孔尺寸]
3. 郵票孔孔距（Pitch）
通常 PCB 郵票孔的孔距為 0.030 英吋或 0.76 mm。保持適當的孔距可以防止元件靠得太近而導致短路。
[圖片：PCB 郵票孔孔距]
四、4 個 PCB 郵票孔設計技巧
為了確保生產順利且不損壞板子，請務必掌握以下 4 個設計技巧：
- 預留足夠的連接片（Tab）來支撐 PCB： 由於郵票孔是一個開孔設計，若兩者之間沒有足夠的連接，可能會發生結構問題。必須確保連接片足夠堅固，能夠支撐上方零件的重量。
- 應該遠離敏感元件： 必須遠離敏感元件！因為在折斷連接片時容易產生機械應力而造成損壞，進而導致電氣短路。
- 兩組郵票孔的間距應在 60mm - 90mm 之間： 空間太大會造成板子強度不足，不方便 SMT 打件安裝；間距太小，焊錫就容易流到其他地方造成短路。
- 與最近的零件至少保持 0.125 英吋的安全距離： 距離零件越近，銲接固定就越困難。距離太近，也很容易在銲盤（Pad）或走線之間形成短路（Solder Bridge），這對高密度 PCB 尤為重要。
五、PCB 郵票孔與 V-Cut（V型槽）的差異
在拼板設計中，V-Cut 和郵票孔是最常被拿來比較的兩種方式：

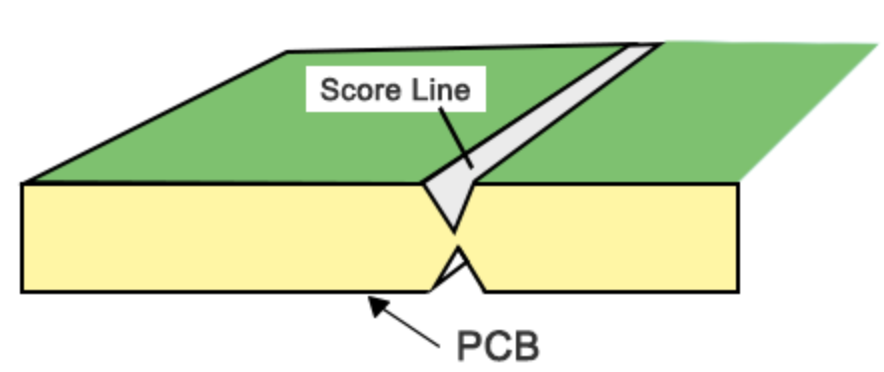

1. V-Cut（V型槽）
V-Cut 是 PCB 組裝最常見的拼板方式。將多塊板子組合後，用 V-Cut 機在板子之間切出 V 形槽，可以在使用過程中或封裝前將其折斷。採用雙面 V-Cut 時，深度應控制在板厚的 1/3（兩側槽深度的總和）左右。
- 優點： 成本較低、更容易製造、品質更好且不容易變形。
2. PCB 郵票孔
在許多不規則形狀的設計中，會使用 PCB 郵票孔來代替 V-Cut。
- 優點 1（可直接折斷）： 強度更好，可以直接折斷，不像某些連接片需要使用銑刀（Router）設備來進行切割。
- 優點 2（更好的結構附著力）： 開孔越大，黏合劑抓取的表面積就越大，這樣在安裝固定上會比較容易，並且可以防止 PCB 在製程中移動。
六、IPC-7351 郵票孔標準參考
業界通常會參考 IPC-7351 標準來檢視郵票孔設計是否合格：
- 首選的設計： 走線必須距離 PCB 板邊和郵票孔至少 1 mm。
- 可接受的設計： 走線靠近 PCB 板邊緣頂部與郵票孔是可以接受的，前提是走線的佈線方向正確，且不存在佈線空間不足的情況。
- 不建議的設計： 強烈不建議將走線佈線與成品板邊緣及老鼠咬（Mouse Bites，即郵票孔折斷處）齊平，因為這極有可能導致後續的銲接性與可靠度問題。
