一、 人工智慧運算的「第二階段」：系統大廠的戰略位移

在二零二五年以前，人工智慧硬體市場主要由 NVIDIA 的 GPU 供應能力所主導。然而，進入二零二六年後，產業焦點已顯著移轉至「系統整合」與「大規模交付」。台灣的電子代工巨頭（ODM）如鴻海（Foxconn）、廣達（Quanta）、緯創（Wistron）以及原本在第一波 AI 浪潮中表現相對沉寂的和碩（Pegatron）、仁寶（Compal）與英業達（Inventec），正積極展開技術反攻。

這種戰略位移被產業分析師稱為「AI 的第二階段」。在這一階段，單一晶片的效能提升已不足以滿足兆級參數大型語言模型（LLM）的訓練需求。系統廠的競爭核心在於 L10（系統組裝）與 L11（機櫃級整合）的交付能力。尤其是 NVIDIA 的 Vera Rubin (R200) 平台，將「機櫃」視為最小的出貨單位，這使得 PCB 的設計必須與液冷架構、48V DC 高效配電系統以及極高密度的中背板（Midplane）深度耦合。 表一：二零二六台灣系統大廠 AI 核心戰略

| 廠商名稱 | 二零二六核心戰略目標 | 關鍵技術投資與產能佈局 | | :--- | :--- | :--- | | 鴻海 (Foxconn) | 主導 Vera Rubin NVL72 平台開發 | 預計爭取 60% AI 伺服器市佔，強化 L10/L11 整合 | | 廣達 (Quanta) | 聚焦超大規模雲端服務提供商 (CSP) 訂單 | 推動全液冷機櫃方案，擴大伺服器營收比重 | | 緯創 (Wistron) | 維持高階 GPU 基板 (UBB) 領導地位 | 營收預計突破兩兆台幣，深度對接 NVIDIA 供應鏈 | | 英業達 (Inventec) | 轉向 ASIC 與 AMD 生態系 | 鎖定 Google TPU 訂單，ASIC 營收佔比目標 >50% |

這種競爭態勢迫使研發工程師必須重新思考硬體層級的設計。二零二六年的 AI 伺服器已成為「移動式的伺服器機房」，這對 PCB 的耐熱性、大電流負載以及長期運行的穩定性提出了極限挑戰。

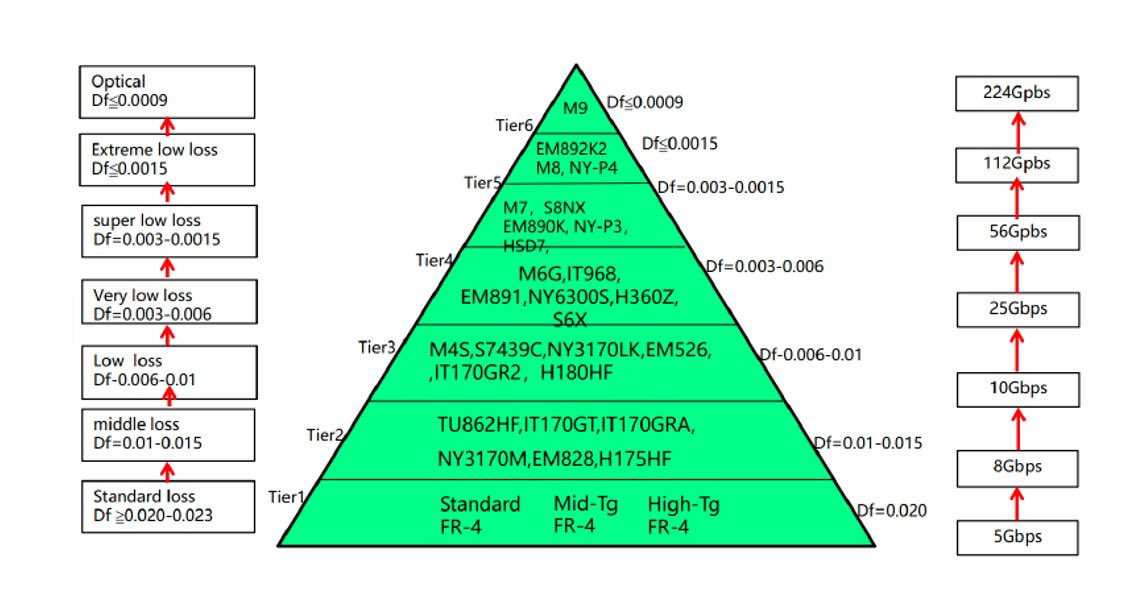

二、 超低損耗銅箔基板 (CCL) 的規格競速：M6 到 M9 的演進

在高速訊號傳輸的領域，材料決定了設計的上限。隨著 112G 與 224G 串行器（SerDes）技術的普及，傳統材料 FR-4 早就被淘汰，甚至二零二四年的主力材料 Megtron 6 (M6) 也已無法完全滿足下一代 800G 與 1.6T 網路交換器以及 Vera Rubin 平台的要求。

在 Computex 2026 現場，研發工程師將會觀察到 Megtron 7 (M7) 與 Megtron 8 (M8) 材料的全面滲透。Megtron 8 作為二零二六年的旗艦級材料，其介電常數（Dk）約為 3.1，散逸因子（Df）在 14 GHz 下驚人地降至 0.0012。這意味著在相同的佈線長度下，Megtron 8 能提供更乾淨的眼圖（Eye Diagram）品質，並有效減少對重定時器（Retimer）的需求，進而降低系統整體的功耗與延遲。

更值得注意的是，NVIDIA 的 R200 世代將開始導入 M9 等級 的極致損耗材料。根據供應鏈的調查，台光電（EMC）目前在 M9 等級的 CCL 市場中佔據主導地位，因為其產品已在 R200 系列的 Midplane 中獲得驗證。這種中板採用了史無前例的 44 層 高層數（HLC）設計，並捨棄了傳統的電纜連接方式，改以 PCB 走線直接對接運算模組與交換模組，這被稱為「Cableless」設計。這種轉變不僅是為了空間優化，更是為了在極高頻環境下維持阻抗的連續性。

三、 玻璃基板 (Glass Substrate) 的量產前夜

二零二六年將被視為「玻璃基板」技術從研發走向商業化應用的關鍵轉折點。隨著 AI 晶片的尺寸（Reticle Size）不斷擴大，以及 HBM 堆疊數量的增加，傳統的 ABF 有機載板面臨嚴重的物理極限，尤其是熱膨脹係數（CTE）不匹配導致的翹曲（Warpage）問題。

英特爾（Intel）在二零二六年初展示了業界首款 10-2-10 結構 的玻璃基板封裝解決方案。這項技術的核心在於使用 800 微米厚的玻璃作為核心層，並在上下兩側各布建 10 層重佈線層（RDL）。玻璃基板具備與矽晶片極為接近的熱膨脹係數，這使得它在極大尺寸（如 78x77 mm 以上）的封裝中能保持極佳的幾何穩定性，翹曲度控制在 20um 以內。此外，玻璃通孔 (TGV) 技術可實現極高深寬比，使封裝內部的 I/O 密度提升至目前的 5 倍以上。

四、 訊號完整性與記憶體革命：DDR6 四子通道與 PCIe 7.0

在傳輸協議與記憶體架構方面，二零二六年的 PCB 設計也迎來結構性革命。

1. PCIe 6.0/7.0 與 PAM4 編碼的終極挑戰

二零二六年是 PCIe 6.0 進入全速布署，且 PCIe 7.0 規範正式確立的一年。這對訊號完整性提出近乎「毫米波等級」的要求。PCIe 6.0 引入了 PAM4 編碼，導致雜訊容限（Noise Margin）大幅縮減，訊號雜訊比（SNR）劣化了約 9.6 dB。工程師必須嚴格控制反射與串擾。二零二六年的設計指南普遍建議將阻抗誤差控制在 7% 以內，甚至部分關鍵走線要求 5% 的極致容差。

2. DDR6 的四子通道與 CAMM2 連接器

記憶體設計也經歷結構性改革。DDR6 標準為了在極高頻率下降低電氣負載，將原本 DDR5 的 64 位元通道架構，重構為四個 24 位元（總頻寬擴展至 96 位元）的平行子通道。這種窄頻、高頻的設計思路，雖然提升了平行處理能力，但也對 PCB 的走線等長要求（Signal Skew）提出了更高的標準。在 DDR6 設計中，DQ 與其對應的 DQS 時鐘訊號之間的電氣延遲誤差必須嚴格控制在 +-5ps 以內。

為了應對這些挑戰，新一代的 CAMM2 (Compression Attached Memory Module) 連接器正迅速取代傳統插槽。CAMM2 採用壓接方式，縮短了記憶體晶片到 CPU 之間的走線長度，消除了傳統插槽帶來的垂直截面阻抗不連續點，這對於 DDR6 邁向 17,600 MT/s 的速率至關重要。

五、 千瓦級功耗下的熱管理革命：液冷與 48V DC

當 GPU 單體功耗突破 1,000 瓦，機櫃功耗達 100kW 以上時，散熱不再是外掛的風扇，而是 PCB 設計的一部分。二零二六年的旗艦級伺服器中，液冷技術（Liquid Cooling）已成為標配而非選項。

電源分配網路 (PDN) 的高壓轉型

電力傳輸的效率直接影響系統營運成本。二零二六年的資料中心正大規模導入 48V DC 機櫃級配電系統，取代傳統的 12V 方案以降低電流損耗（P = I²R）。對於 PCB 工程師來說，VRM（電壓調節模組）必須在極小的空間內完成高效轉換。這意味著 PCB 必須設計厚銅層（3oz 或 4oz 以上）來承載巨大的電流負載，同時利用大面積的銅澆注來輔助散熱。

在電源穩定性方面，DDR6 與高速 SerDes 對電壓漣波（Ripple）極為敏感。研發團隊普遍採用「階梯式去耦電容策略」，甚至導入埋入式電容技術（Embedded Decap）來進一步降低環路電感。

結論：台灣研發工程師的行動綱領

面對 Computex 2026 所揭示的技術浪潮，台灣的研發工程師必須具備跨領域的整合視野。PCB 已不再是「承載零件的板子」，而是系統效能的瓶頸點，也是創新點。

1. 深耕材料科學。不能僅依賴供應商的 Datasheet，必須理解材料在 32GHz 以上的高頻行為。
2. 掌握多物理量模擬。在 AI 伺服器設計中，SI（訊號）、PI（電源）、TI（熱）是三位一體的。
3. 擁抱先進工藝。Ultra-HDI、玻璃基板與加成法工藝將是未來三年的競爭高地。

二零二六年的 Computex 將是一個展示台灣研發實力的絕佳舞台。從晶片封裝到 PCB 材料，從液冷架構到高壓電源，台灣研發團隊若能站在這波規格演進的最前沿，必能在全球 AI 生態系中持續扮演不可替代的核心角色。
