在 eCloud PCB Prototype 平台與工程師社群的交流中，我們經常看到一個現象：當佈線遇到瓶頸時，工程師往往會直覺地增加盲孔 (Blind Via) 或埋孔 (Buried Via)。這一個在 EDA 軟體中看似簡單的滑鼠點擊動作，卻會在實體製造時引發一連串複雜的製程疊加，進而導致打樣報價暴增。 隨著元件密度的增加，導入高密度互連技術 (HDI) 成為了工程上的必然。但對於許多 RD 與 PM 而言，如何在有限的空間中尋求技術與成本的最佳解，始終是一大挑戰。本文將拆解 HDI 階數背後的報價乘數邏輯，並探討少用一個「階數」究竟能在打樣階段為團隊省下多少經費。

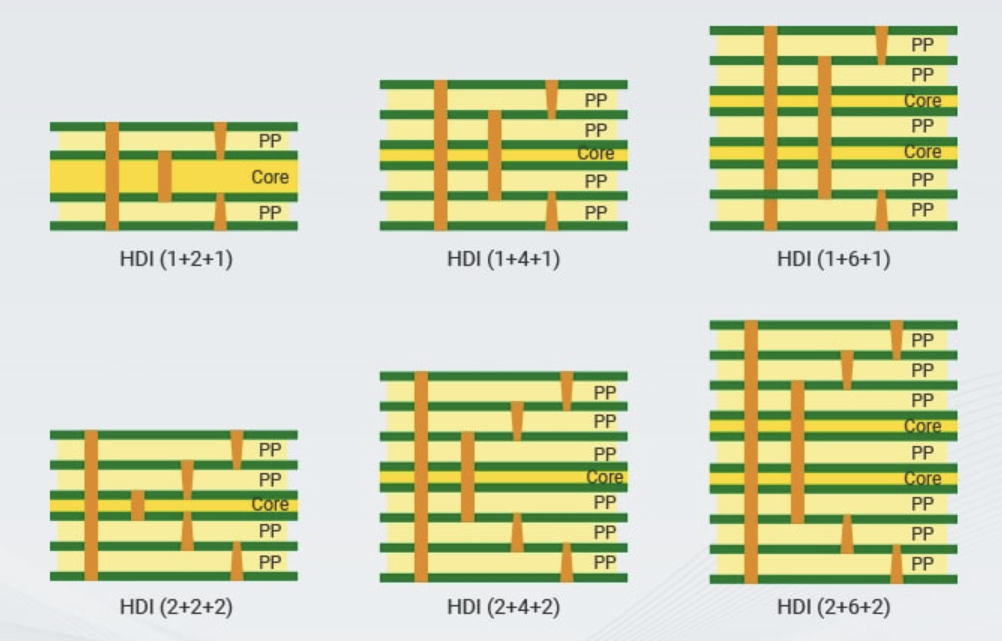

要精算成本，首先必須理解「階數」(Stage 或 Build-up) 的概念。傳統 PCB 無論層數多寡，鑽孔都是一次性貫穿。而 HDI 則是透過微盲孔與埋孔，僅在特定相鄰層導通。
所謂的「一階」(1-Stage)，意味著工廠需先將內層壓合並製作埋孔，接著在頂部與底部增加材料，用雷射鑽出微盲孔後再次壓合。當設計進入「二階」(2-Stage) 時，工廠就必須重複上述的增層與雷射加工。每一次階數的增加，都代表反覆的物理與化學加工。
根據業界常見的 PCB 製造報價數據，HDI 階數的增加與價格之間存在著顯著的非線性關係。每一次疊層與雷射鑽孔的增加，都會大幅推升製造成本。更重要的是，報價中隱含了一個常被忽略的變數：生產良率 (Yield Rate)。
| 階數 (HDI Stage) | 單價增幅 (Cost Impact) | 生產良率 (Yield Rate) | | :--- | :--- | :--- | | 基礎 (通孔 Base) | 基準報價 | 不適用 | | 一階 (1-Stage) | +30% ~ +50% | 98% | | 二階 (2-Stage) | +80% ~ +120% | 95% | | 三階 (3-Stage) | 經常大於 2 倍 (>2x) | 88% |
在實際生產中，每多經歷一次化學電鍍與高溫壓合，微孔底部的除膠渣不潔或層間對位偏移的風險便急遽增加。為了確保最終能交付足夠的打樣板，工廠必須投產更多備品基板以吸收報廢損失，這些額外的費用全數化為了報價單上的高昂數字。
以一塊原本打樣費約 新台幣 4,500 元 的基礎通孔板為例，一旦導入二階 HDI 設計，報價可能會直接跳到 8,000 到 10,000 元。尤其在 Prototype 打樣階段，這種成本翻倍的效應，還會因為 NRE 費用（如開板工程費、底片與測試治具等）被放得更大。
我們就曾遇過一個實際專案，團隊在重新檢視走線、將設計優化降階後，成功把原本高達 新台幣 52,000 多元 的報價壓回 35,000 元 左右，光是這一次洗板子，就立刻替公司省下了將近 34% 的開發預算。
減少一個階數，本質上就是將專案從高風險的良率深水區，拉回製程穩定的安全地帶。工程師可以從以下幾個維度著手優化：
盲埋孔的報價乘數絕非板廠憑空捏造，而是深植於物理與化學製程中的客觀成本。在追求極致硬體設計的同時，將成本精算的思維融入每一個微孔中，團隊才能打造出真正具備市場競爭力的高性價比產品。
不確定目前的設計是幾階 HDI？或者想親眼看看降階後的真實報價落差？ 現在就把 Gerber 檔上傳到 eCloud 平台。 透過我們的自動化 DFM 檢查與即時報價引擎，您可以立刻對比不同製程與階數下的打樣成本差額，把每一分研發預算都花在刀口上，為未來的量產鋪平一條良率極高、供應鏈穩定的康莊大道。
