一、高階HDI與任意層互連：定義與技術驅動力

要理解這些技術，我們得先從它們的物理結構看起：

高階HDI：通常指的是經歷多次壓合循環（≥3次）的 HDI 板。它的核心特徵是擁有多階的微盲孔（Microvia），例如 1-2、2-3 層孔，再與 1-4 層孔進行疊構，藉此釋放極高的佈線空間。

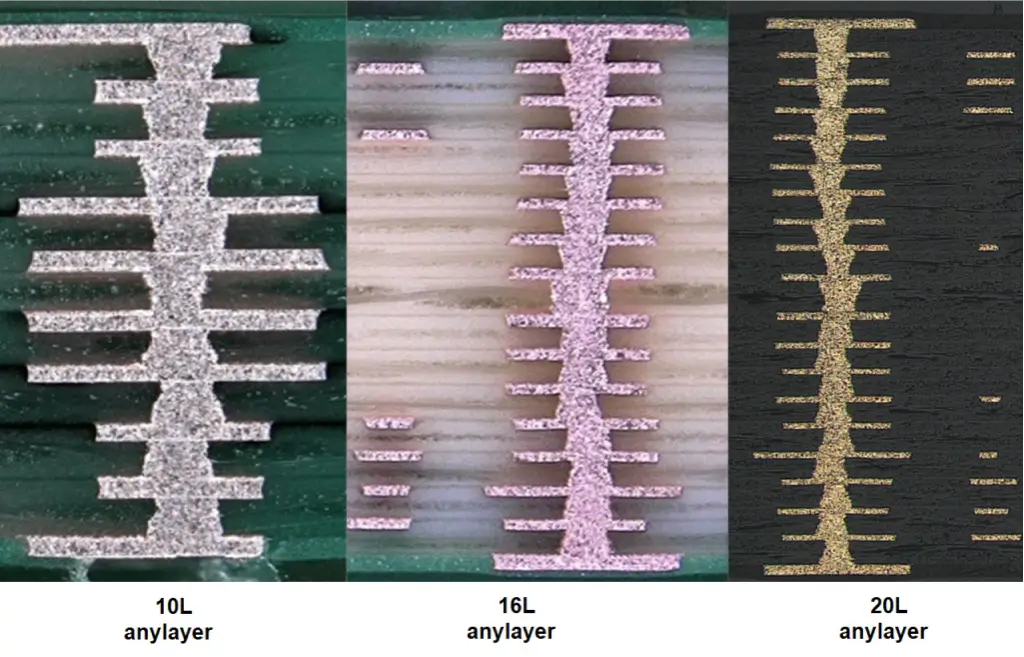

任意層互連（Any-layer HDI）：這是目前 HDI 技術的巔峰之作。顧名思義，在 PCB 的任何兩層之間，都可以透過雷射打出的微盲孔進行自由互連。它徹底打破了傳統通孔（Through-hole）和階梯盲孔的限制，在理論上實現了100%的佈線自由度與空間利用率。

推動這些高階製程普及的核心技術驅動力主要有三點：

零組件微型化：先進封裝技術（如 CSP，或是腳距微縮至 0.3mm 的 BGA）要求更細的線寬與更微小的過孔。
高速訊號需求： 28G/56G 乃至 112Gbps 的高速訊號，要求極短的回流路徑、嚴格的阻抗控制（通常要求 ±8% 或更嚴苛）以及極低的傳輸損耗。這迫使業界必須採用更薄的介電層與更精準的疊層架構。
高度整合化：單一板卡需整合更多功能模組，勢必需要推升佈線層數與互連的靈活度。

二、製程實現的核心挑戰與解決方案

任意層互連的生產是一個極度精密且充滿變數的流程。為方便快速掌握，我們將核心製程環節、面臨的挑戰以及業界的解決對策整理如下表：

做出來是一回事，能長期穩定運作又是另一回事。高多層任意層 HDI 板的可靠度風險，主要集中在物理結構的疲勞與電氣效能的衰退：

熱機械可靠度（Thermo-mechanical Reliability）： 不同材質（銅、樹脂、玻璃纖維布）的熱膨脹係數（CTE）先天不匹配。在經過嚴苛的溫度循環測試或長期高溫運作下，微盲孔的介面或銅柱等應力集中處極易發生疲勞斷裂。對策：必須選用 CTE 匹配性更佳的材料組合，優化電鍍填孔結構以增強銅柱抗疲勞力，並落實 TCT（溫度循環測試）與 TST（熱衝擊測試）。
導電陽極絲（CAF）風險： 由於層間介電層極薄，在「高濕度」與「偏壓」的雙重夾擊下，金屬離子容易沿著玻璃纖維束或樹脂介面發生遷移，形成 CAF，最終導致絕緣電阻下降甚至微短路。對策：強烈建議採用開纖布或扁平玻璃布設計的低粗糙度銅箔專用 PP（半固化片），嚴控孔壁品質，並實施嚴苛的 CAF 可靠度驗證。
訊號完整性（SI）長期劣化： 環境應力（如長時間的溫濕度變化）會讓介電材料的特性產生微小飄移，進而影響阻抗控制的精準度，導致訊號完整性慢慢劣化。對策：從源頭選用吸濕率低、特性穩定的高頻高速基材，並在硬體設計初期就預留足夠的效能裕度（Margin），確保產品在整個生命週期內都能順暢運作。

總結來說，高階 HDI 與任意層互連技術是突破現代電子硬體瓶頸的關鍵鑰匙，但其背後隱藏的製程門檻與可靠度陷阱也不容小覷。在專案開發階段，選擇像 eCloud 這樣擁有深厚工藝底蘊、能提供從材料選型到電氣模擬全方位支援的合作夥伴，將能大幅降低試錯成本，讓您的創新產品更早一步進入市場。
