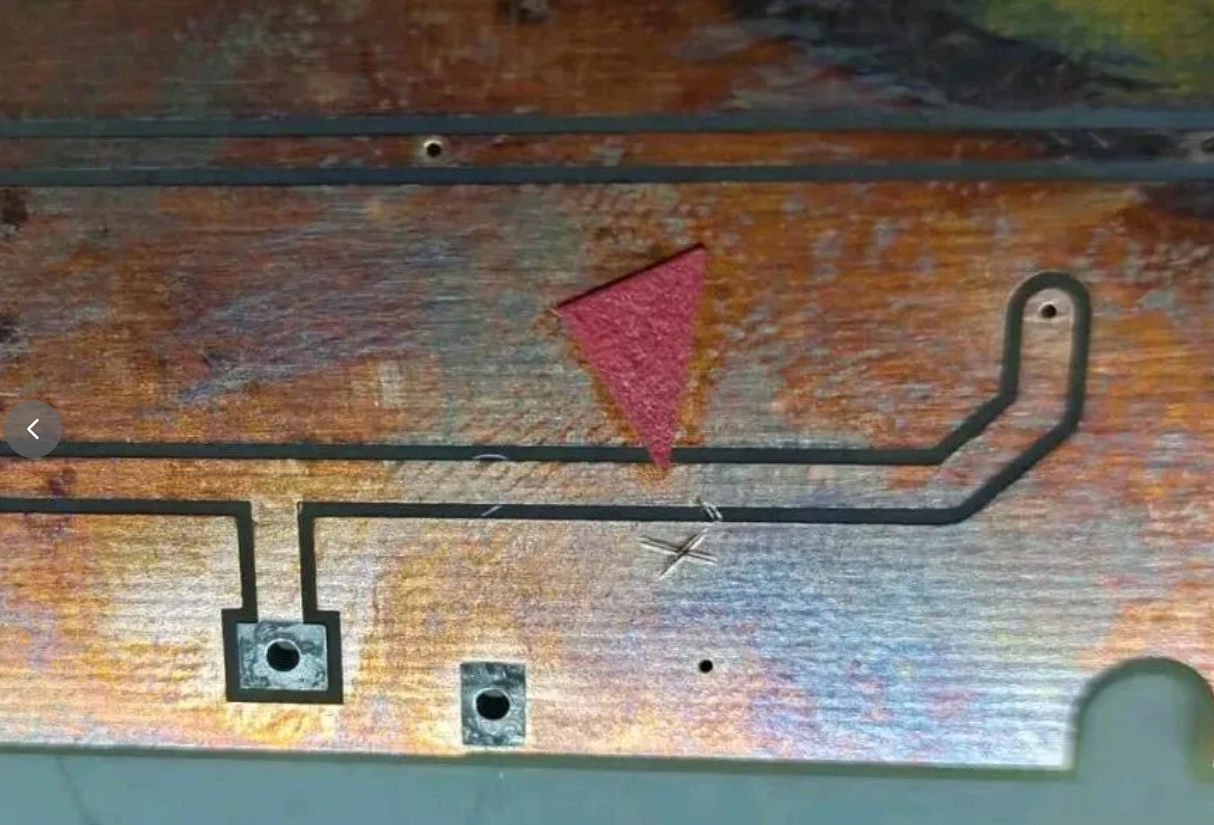

一、 內層殘銅短路核心成因：全流程拆解

在分析之前，我們先把內層圖形轉移的基本流程梳理一遍：

標準流程： 裁板 (開料) ➔ 烘板 ➔ 前處理 (刷磨/微蝕) ➔ 濕膜塗佈 / 乾膜壓膜 ➔ 曝光 ➔ 靜置 ➔ 送 DES 線 ➔ 顯影 ➔ 酸性蝕刻 ➔ 剝膜 (去膜) ➔ 水洗烘乾 ➔ 內層 AOI ➔ 檢修 ➔ 後段壓合製程

(一) 內層前處理：基礎不潔埋下隱患

前處理是內層製造的第一道關卡，核心目標是去除銅面油污、氧化層與雜質，確保銅面粗糙度達標，為後續的圖形轉移打好基礎。

• 銅面殘膠與雜質殘留：進料銅箔自帶殘膠、生產過程中殘留的油墨顆粒或粉塵等附著於銅面，會阻礙後續蝕刻液與銅層的充分反應，形成局部蝕刻不淨，最終演變為殘銅短路。
• 銅面粗化不均：刷磨參數（壓力、速度、磨刷粒度）失控，導致銅面局部過粗或過細。過粗易引發乾膜針孔；過細則會降低乾膜附著力。兩者皆會造成圖形轉移偏差，誘發短路。
• 板彎板翹干擾：內層核心板 (Core) 通常較薄，若板翹度超標，會導致前處理時板面與磨輪/噴淋裝置接觸不均，局部清潔不到位，同時也會破壞後續曝光的對位精度。

(二) 內層圖形轉移：曝光與顯影失控是重災區

圖形轉移是將設計圖面精準複刻到銅面的關鍵環節，包含壓膜、曝光、顯影三大步驟，任何偏差都會直接導致殘銅沾黏。

1. 曝光環節缺陷

• 曝光能量不當：能量不足 ➔ 乾膜未完全聚合固化，顯影後殘留膠膜遮蔽蝕刻，形成殘銅；能量過高 ➔ 乾膜「過度曝光 (曝死)」，線路邊緣固化過度，蝕刻時容易形成銅鬚或銅橋。
• 曝光環境不潔：曝光室內漂浮的乾膜/濕膜屑、底片 (Film) 上的灰塵附著於乾膜表面，經曝光固化後形成「隱形遮罩」，導致對應區域的銅無法被蝕刻，形成短路。
• 對位偏差：底片與板面對位不準，導致線路圖形錯位，相鄰線路重疊沾黏；核心板翹曲會進一步加劇對位誤差，引發批次性短路。

2. 壓膜 (貼膜) 環節缺陷

• 油墨渣反黏：塗佈/壓膜過程中，設備殘留的油墨渣、銅屑反黏於銅面，覆蓋部分線路區域，阻礙蝕刻。
• 乾膜尺寸異常：乾膜幅寬過大，手動裁膜時產生的乾膜碎渣附著於板面，顯影後未被徹底清除。
• 壓膜參數不當：溫度、壓力、速度不匹配，導致乾膜與銅面結合不均，局部起翹或產生氣泡，蝕刻時乾膜脫落，線路間形成銅橋。

3. 顯影環節缺陷

• 顯影不淨：顯影液濃度不足、溫度偏低或速度過快，未固化的乾膜未被完全沖洗乾淨，殘留於線路間隙。
• 乾膜渣反黏：顯影槽內脫落的乾膜渣、銅渣附著於板面，清洗不徹底時會被帶入後續製程，形成短路隱患。
• 乾膜老化：乾膜存放時間過長、環境溫濕度超標，導致性能衰退，顯影時出現剝離不均、殘膠殘留。

(三) 內層蝕刻：化學槽液與設備管控失效

1. 蝕刻藥水失調

• 銅離子濃度超標：蝕刻過程中銅離子持續溶解累積，當濃度超過 150g/L 時，蝕刻反應速率大幅下降，線路間隙的銅無法徹底溶解。
• 槽液活性不足：蝕刻液濃度偏低、溫度失控（如低於 45℃）、pH 值偏離最佳範圍，導致蝕刻能力下降。
• 蝕刻因子 (Etch Factor) 失衡：側蝕 (Undercut) 過度會導致線寬變窄，局部形成銅橋；側蝕不足則無法徹底去除線路間的銅層。

2. 設備與耗材異常

• 過濾網破裂：蝕刻槽過濾網破損，導致銅渣、雜質隨藥水回流至板面。
• 噴嘴阻塞 / 噴淋不均：噴嘴阻塞導致噴淋壓力不均，局部區域蝕刻液無法充分接觸，產生蝕刻盲區或「水池效應 (Puddle Effect)」。
• 膠渣反黏：蝕刻設備的滾輪、輸送帶殘留膠渣附著於板面，覆蓋銅面區域。

(四) 內層 AOI 與檢修：漏檢與修補不當

內層光學檢測 (AOI) 是攔截缺陷流入壓合製程的最後防線。

• AOI 漏檢：設備光學參數校準不及時、光源衰減，導致微米級殘銅、銅鬚等微小缺陷無法被識別。
• 檢修不淨 / 人工修補缺陷：對 AOI 標示的缺陷進行人工修補時，未徹底刮除殘銅，或修復過程中產生新的銅屑雜質；操作不規範導致線路翹起，引發二次短路隱患。

(五) 搬運作業：異物與墊片污染的潛在風險

• 隔板與膠片污染：隔板用的膠片表面殘留銅屑、粉塵，未徹底清理即上線使用，壓合前銅屑被壓入內層線路間隙。
• 物流周轉污染：周轉盤、治具上殘留的銅屑、油墨渣附著於內層板面。（這類因搬運導致的銅屑反黏，往往在現場最容易被忽視。）

二、 內層殘銅短路：系統性改善對策

(一) 前處理製程：築牢基礎清潔防線

1. 進料與製程清潔管控：建立銅箔進料檢驗標準，重點抽查殘膠與雜質；前處理站點應配備高效除塵裝置，定期清潔塗佈、壓膜設備，杜絕油墨渣與銅屑反黏。
2. 參數精準控制：優化刷磨參數（壓力 0.3-0.5MPa、速度 1.5-2.0m/min），定期檢測銅面粗糙度（Ra 1.0-1.5μm）；建立核心板翹曲度檢測標準，翹曲度 ＞0.5% 的板材禁止投入前處理。
3. 設備定期保養：每日清潔前處理噴淋裝置與滾輪，每週拆卸清洗刷磨機，確保無膠渣與雜質殘留。

(二) 圖形轉移製程：嚴控曝光與顯影精度

1. 曝光環節精細化管控：
   • 能量校準：每日使用曝光尺或能量儀校準曝光能量（依乾膜類型調整，通常為 80-120mJ/cm²）。
   • 環境與對位：保持曝光室潔淨度在千級 (Class 1000) 以上；採用高精度對位系統，針對板翹增加預熱整平工序；底片 / LDI 光台使用前務必全面清潔。
2. 壓膜規範操作：定期清潔塗佈設備，汰換老化油墨；嚴控壓膜參數（溫度 110±5℃、壓力 0.4-0.6MPa、速度 2.0-2.5m/min），避免手動裁膜產生碎渣。
3. 顯影零缺陷管控：
   • 建立顯影液濃度與溫度的即時監控體系（濃度 1.0-1.2%、溫度 30±2℃），定期更換顯影槽濾芯。
   • 專用清槽劑：採用專用清槽劑對顯影槽死角進行全面清潔。
   • 注意：乾膜與濕膜嚴禁在同一條線上顯影，避免顯影槽內殘渣交叉污染。

(三) 蝕刻製程：落實化學與設備雙閉環控制

1. 蝕刻藥水精準管理：導入閉迴路控制系統 (Closed-loop control)，即時監控銅離子濃度（控制在 120-150g/L）並自動補加蝕刻液；確保溫度 (45-50℃) 與 pH 值 (0.8-1.2) 處於最佳範圍。
2. 設備全週期維護：每日檢查過濾網完整性；每週清潔噴嘴與噴淋管路，確保噴淋均勻（壓力 0.2-0.3MPa）；定期保養滾輪與輸送帶。
3. 蝕刻因子優化：針對高階細線路（≤50/50μm），建議採用真空二流體蝕刻技術，提高蝕刻因子，控制側蝕量 ≤10μm，確保蝕刻均勻性達 95% 以上，從根本避免銅橋或殘銅。

(四) 檢測與修補製程：建構全流程攔截體系

1. AOI 設備效能提升：每半個月校準 AOI 光學參數與光源，確保最小缺陷識別能力 ≤5μm；針對高密度線路區域增加掃描倍率，杜絕漏檢。
2. 修補標準化作業：制定 AOI 檢修標準作業程序 (SOP)，使用高精度工具徹底去除殘銅，並透過顯微鏡複檢；逐步降低人工修補依賴，優先導入自動化修補設備。

(五) 搬運作業規範化：杜絕異物污染

1. 膠片清潔管控：隔板使用前需以無塵布搭配專用清潔劑徹底擦拭；定期更換老化膠片，並要求「每月一次」對所有膠片進行深度清洗。
2. 周轉環境優化：全面使用防靜電無塵周轉盤，每日清潔治具與工作檯面；落實人員規範，確實配戴無塵手套與口罩，避免手部接觸板面造成污染。

三、 總結

內層殘銅短路是一個「多重因素疊加」的複雜缺陷，其管控必須貫穿前處理、壓膜、曝光、顯影、蝕刻、AOI 檢測及物流搬運等全流程，任何一個環節的疏漏都會導致缺陷被無限放大。

雖然成因繁多，但關鍵的失控點通常只有一兩處，實務上不太可能出現全面性的失控。各廠房可透過缺陷外觀判斷、切片分析 (Cross-section)、交叉對比驗證、逐步排除法、DOE 實驗設計等工程手法，精準找出殘銅短路的根本真因 (Root Cause)。

隨著 AI 算力對 PCB 精度要求的持續攀升，LDI 雷射直接成像、超臨界 CO₂ 清洗、真空二流體蝕刻技術、AI 智能參數調控等先進技術，將成為突破良率瓶頸的關鍵。好的設備搭配嚴謹的管控系統，才能為製程帶來卓越的最終良率！
