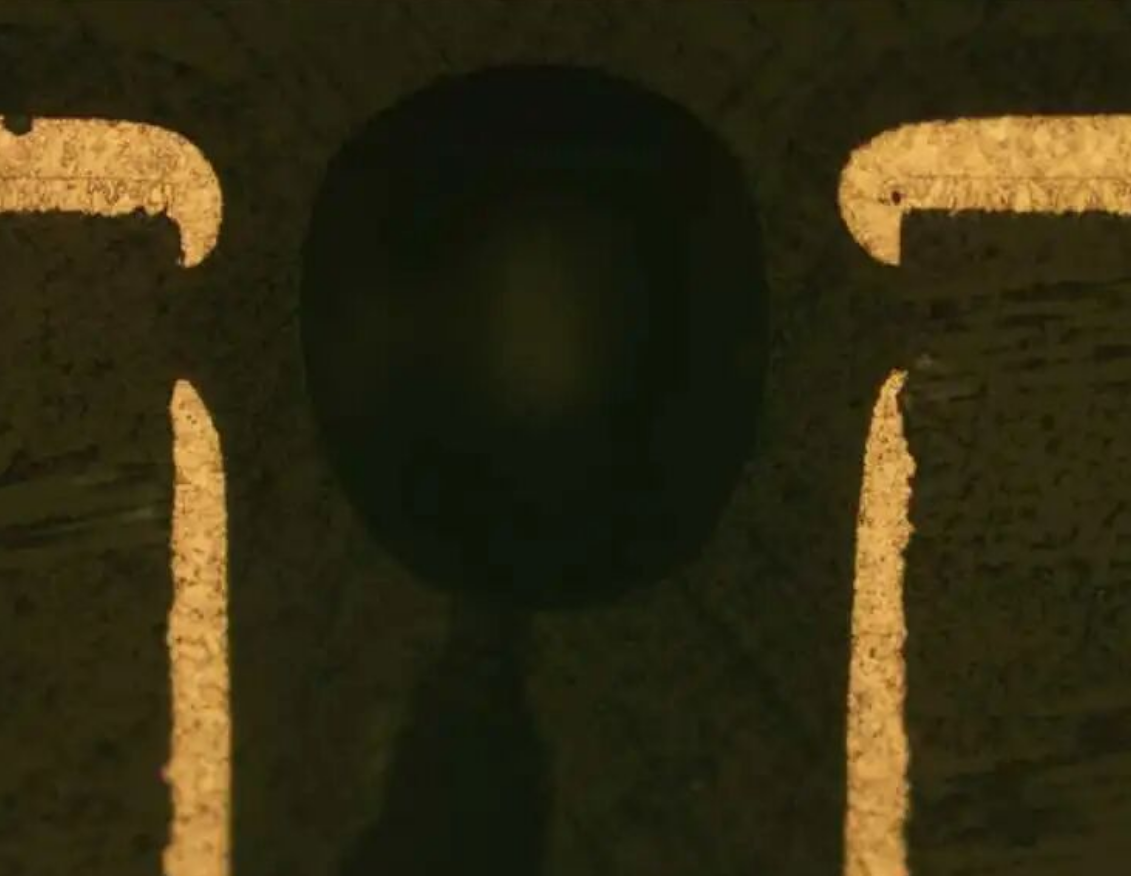

一、 孔內無銅 / 孔破的主要成因

孔破的原因可能貫穿整個製程，從鑽孔到電鍍，任何一個環節失控都可能埋下隱患。

1. 鑽孔製程 (Drilling)

• 孔壁粗糙與毛刺：使用鈍化、壽命將至的鑽針，或鑽孔參數（轉速、進刀速）設定不當，會導致孔壁產生嚴重的粗糙、裂紋或玻纖毛刺 (Gouging)。這些毛刺在後續去膠渣 (Desmear) 時難以徹底清除，極易藏匿藥水，導致沉積不良。
• 膠渣 (Smear)：鑽孔瞬間的高溫會使環氧樹脂熔化，塗抹在孔壁及內層銅靶環上，形成一層絕緣的「膠渣」。若未被徹底去除，化學銅將無法沉積在內層銅上，導致連接失效。嚴重的粉塵甚至會完全堵死微孔，讓藥水無法滲透。
• 基板材料異常：使用劣質或受潮的銅箔基板 (CCL)，其樹脂與玻纖結合力先天不足，鑽孔後的孔壁品質自然堪憂。

2. 孔金屬化前處理 (Pre-treatment - Desmear & Microetch)

• 去膠渣不淨 (Insufficient Desmear)：這是最常見的兇手。化學去膠渣（膨鬆、高錳酸鉀）的濃度、溫度或時間不足，未能咬蝕掉孔壁的樹脂與玻纖，導致化銅無法有效附著。
• 去膠渣過度 (Over Desmear)：藥水濃度/溫度過高或時間過長，過度咬蝕樹脂，導致孔壁玻纖突出 (Glass Protrusion)，形成極度粗糙的表面，不利於銅層均勻沉積，甚至可能咬傷內層銅圈。
• 中和與水洗不徹底：去膠渣後，若孔壁殘留的高錳酸鉀未被中和還原並清洗乾淨，會直接污染後續的鈀膠體活化液，導致活化失效。

3. 化學銅製程 (Electroless Copper / PTH)

• 活化不良 (Poor Activation)：
  • 鈀槽活性不足：鈀膠體濃度低、溫度不當，導致孔壁吸附的鈀原子數量不足或不均勻。
  • 孔壁污染：前段水洗不淨，孔壁殘留油污或氧化物，阻礙鈀膠體吸附。
• 化銅槽液異常：
  • 成分失衡：甲醛、氫氧化鈉、銅離子濃度比例失調，導致沉積速率過慢或完全不反應。
  • 負載 (Loading) 不足：化銅藥水若長時間停機或生產板面露出的樹脂面積過小（例如純銅面的蓋板），活性會持續衰退。此時必須搭配「拖缸板」來維持藥水活性。
  • 氣袋效應 (Air Pocket)：化銅槽缺乏劇烈的空氣攪拌，孔內氣泡無法順利排出，阻擋藥水進入深孔，導致該區域無銅。

4. 電鍍銅製程 (Electro-Plating)

• 電流分佈問題：
  • 電流密度過高：產生「狗骨頭效應 (Dog-boning)」，孔口銅層沉積過快而封閉，導致孔中央藥水交換不良，形成孔中央無銅（夾斷）。
  • 入缸掉電流 (Bipolar 雙極效應)：剛進入酸性銅槽時若無微電流保護，極薄的化銅層會被酸液反向咬蝕，直接造成孔破。
• 設備與耗材異常：
  • 光澤劑失衡：載體 (Carrier) 與光澤劑 (Brightener) 比例失調，嚴重影響深鍍能力 (Throwing Power)。
  • 陽極污染：磷銅球雜質過多或陽極袋破損，產生銅渣掉入槽液，形成電鍍瘤阻礙沉積。
  • 夾具接觸不良：板邊與掛架 V 型夾接觸不良，導致局部電流不穩，無法順利鍍上銅。

5. 後段製程與熱應力

• 機械與熱應力拉扯：在後續製程（防焊、高溫烘烤、熱風噴錫）中，若升溫過快，基板 Z 軸與銅層的熱膨脹係數 (CTE) 差異過大，會硬生生將結合力脆弱的孔銅拉斷（多發生在孔角處）。

二、 正片製程 (Pattern Plating) 特有的孔破陷阱

如果您的產線採用的是「正片製程（線路電鍍）」，孔內無銅還必須額外排查以下幾個關鍵點：

1. 微蝕過度 (Over-Microetching)：圖形轉移前的微蝕若咬蝕量過大，會嚴重削薄內層銅箔的孔角，甚至形成凹坑。化銅層在此處的附著力極差，後續受熱極易剝離。
2. 乾膜堵孔與流膠 (Dry Film Tenting & Scum)：
   • 堵孔：壓膜溫度/壓力過高，乾膜被擠入孔內。
   • 流膠：曝光顯影不徹底，孔內殘留微量乾膜膠渣 (Scum)。這兩者都會在電鍍時阻絕電流，導致局部無法鍍銅。
3. 鍍錫不良 (Poor Tin Plating)：正片製程以純錫作為抗蝕刻保護層。若孔內錫層太薄、有針孔或附著力差，在鹼性/酸性蝕刻時，蝕刻液就會穿透缺陷，把原本該保護的孔銅給咬掉，形成「假性孔破」。
4. 化銅後停放超時 (Extended Storage)：化銅層極薄（僅 0.3-0.8μm）且結構疏鬆。若在車間空氣中停放過久（超過 4 小時），孔壁會發生嚴重氧化。這層氧化物會致命地阻礙後續電鍍銅的結合力。

三、 系統性改善對策與思維

解決孔破問題，不能只盯著單一站點，必須具備「全流程思維」：

1. 嚴控鑽孔品質：建立科學的鑽針壽命管理表，優化轉速與進刀速，搭配高品質的鋁蓋板與木漿墊板，確保孔壁平滑。
2. 緊盯去膠渣與活化：每小時進行「背光測試 (Backlight Test)」，要求等級達 9 級以上；定期執行切片分析 (Cross-Section) 確認孔壁狀態。
3. 精細化槽液管理：無論是化銅槽還是電鍍槽，導入自動添加系統，定期進行 CVS 測試監控光澤劑，並確保孔內空氣攪拌充足。
4. 提升深鍍能力：針對高深寬比 (Aspect Ratio) 的板子，評估導入脈衝電鍍 (Pulse Plating) 或水平電鍍設備，並採用「階梯式電流」確保深孔中央被完全覆蓋。
5. 嚴守製程時效 (Time Control)：嚴格規範 SOP，化學銅產出後必須在時限內（如 4 小時）下槽電鍍，杜絕深層氧化。

總結

導致孔內無銅的原因是一個複雜的「故障樹」。一旦發生問題，首要動作是 「打切片 (Cross-section)」，透過顯微鏡精準鎖定缺陷發生的確切層別與特徵，進行根源分析 (RCA)，再針對性地排查鑽孔、去膠渣、乾膜、微蝕或電鍍參數，千萬不可盲目調機！
