內層設計的核心觀念

在關鍵訊號（如高速訊號、時脈訊號、高頻訊號）的正下方設計完整的接地層，能確保訊號回流路徑 (Return Path) 最短，並將輻射降至最低。

在高速電路設計中，必須妥善處理電源輻射對整個系統的干擾。一般原則是：電源層平面的面積應小於接地層平面的面積，利用地層來屏蔽電源干擾。業界通用的法則 (20H Rule) 是要求電源平面比接地平面內縮 2 倍的介質厚度。

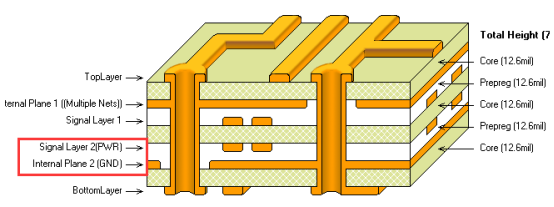

1. 疊構規劃 (Stackup)

相鄰的電源層與接地層應盡可能靠近。目的是形成層間的耦合電容，並與板上的去耦電容 (Decoupling Capacitor) 共同發揮作用，從而降低電源平面的阻抗，達到更寬頻的濾波效果。

2. 參考平面

參考層的選擇至關重要。理論上，電源層與地層都可以作為參考層，但因為接地層通常會直接連上機殼或大地，屏蔽效果遠優於電源層，因此在設計上應「優先選擇接地平面」作為訊號的參考層。

3. 避免跨區走線

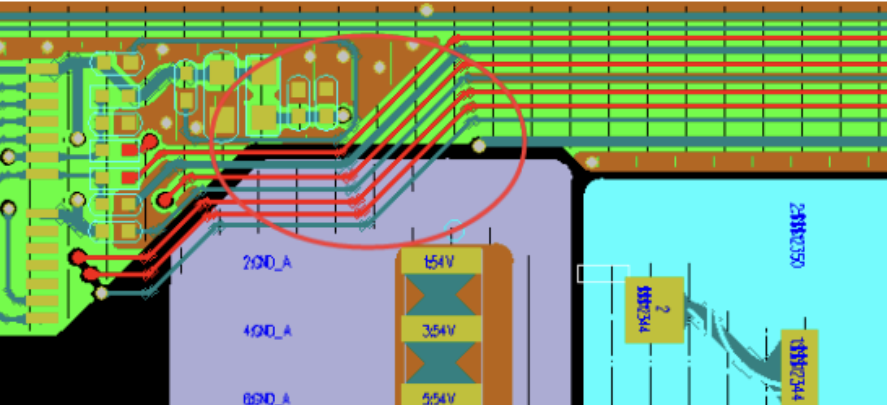

相鄰層的關鍵訊號絕對不能跨越參考層的分割區。一旦跨區，訊號會被迫繞道尋找回流路徑，形成極大的訊號環路面積，進而產生強烈的輻射與串擾。

4. 內層走線規劃

為保持接地層的完整性，強烈建議「不要」在接地層走線。如果訊號線密度真的太高，逼不得已時，可以考慮在電源層的邊緣區域進行走線。

內層製造的潛在風險 (DFM 觀點)

PCB 是一個高度複雜的化學與物理製程，內層的生產只是其中一環。在製造內層時，必須將後續工序（如壓合、鑽孔）的公差考量進去，這些都會直接影響內層的良率與品質。尤其是多層板，其製程遠比單/雙層板複雜，因此設計時更需導入 DFM 思維。

風險 1：未刪除的獨立/無效焊墊

獨立焊墊是指在內層完全沒有與任何網路 (Net) 相連的 Via Pad。在 PCB CAM 處理階段，板廠通常會將這些無效焊墊刪除。因為保留它們對電路功能毫無幫助，反而會佔用寶貴的佈線空間，甚至在鑽孔時增加鑽頭磨損，影響品質與生產效率。

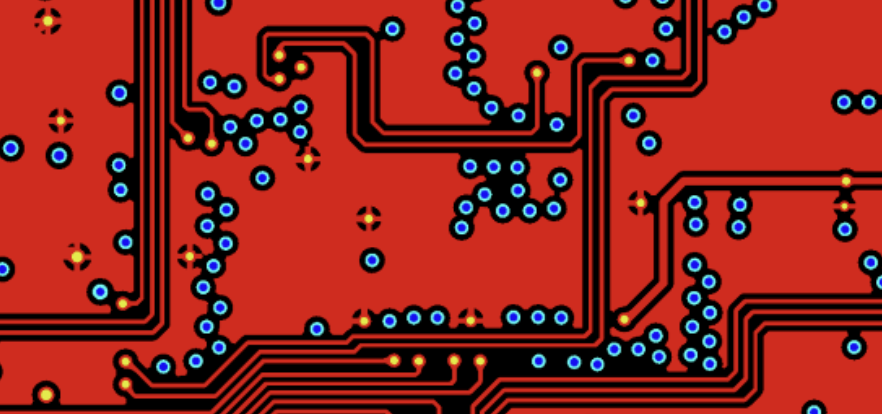

風險 2：內層 BGA 區域的開路風險

BGA 封裝的零件體積小、腳位極度密集，導致扇出 (Fan-out) 的導通孔 (Via) 也非常密集。在製造過程中，鑽孔邊緣到走線或銅箔必須保留足夠的安全間距，否則在壓合或鑽孔稍微偏移時就會發生短路。

然而，為了維持安全間距，孔與孔之間的銅箔可能會被過度削薄甚至斷裂，導致網路開路。因此，當 CAM 工程師處理 BGA 區域時，若發現孔間的銅箔斷開，必須手動補上「銅橋」，以確保量產後網路連線正常。

風險 3：內層負片設計異常

有時候會遇到一種狀況：內層採用負片設計，但所有的孔都帶有防焊環，轉成正片圖形來看，等於所有的孔都與銅箔完全隔離，沒有連上任何網路。這種「完全隔離」的狀態意味著這層內層形同虛設。

當板廠遇到這類問題，一定會發出 EQ (工程確認) 詢問研發工程師。這通常是因為工程師在鋪銅時忘記賦予網路屬性所導致的設計疏失。

風險 4：內層分割造成的「瓶頸」效應

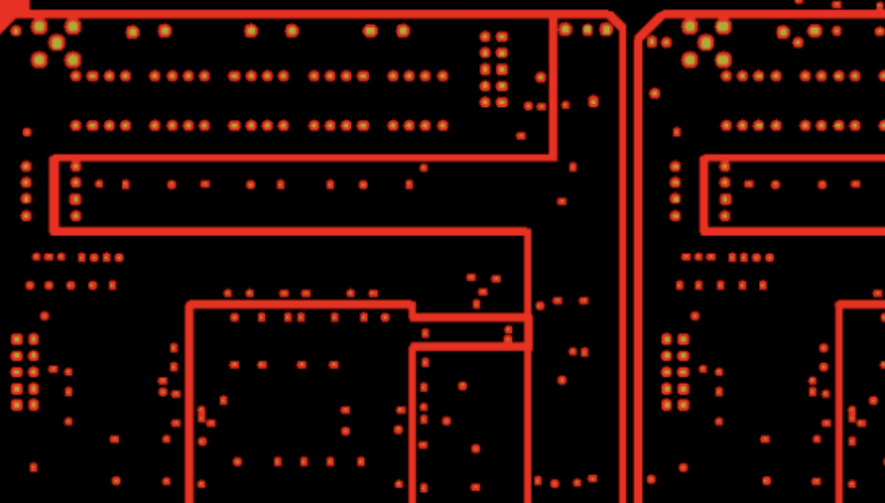

在內層進行電源或地層分割時，如果過孔過於密集，很容易在銅箔上形成導通的瓶頸（俗稱瑞士乾酪效應 Swiss Cheese Effect）。若電源網路導通的銅橋寬度不足，將無法承受預期的電流大小，輕則導致壓降過大，重則直接燒毀板材。在極端情況下，瓶頸位置甚至會直接斷裂開路，宣告產品設計失敗。

總結：落實 DFM 檢測，把問題擋在量產前

上述提到的製造風險，其實都可以透過專業的 DFM 軟體在設計階段就被揪出來。身為硬體工程師，強烈建議在發包製造前，務必先跑過一輪 DFM 檢測。提早發現諸如銅橋過窄、無效焊墊未刪、或是負片網路設定錯誤等問題，並在 Layout 端就修改完畢。這不僅能避免生產延宕，更能大幅提升新產品打樣 (NPI) 的一板成功率，替公司省下可觀的反覆試產成本。
