RD必備知識：鈑金折彎為什麼老是出問題？裂痕、回彈與孔變形背後的 5 條 DFM 法則

三種折彎工法：精度與成本的取捨

現代鈑金製造以三種折彎方式為主，精度、成本與效率各有取捨：

| 比較 | 空氣折彎（Air Bending） | 貼模折彎（Bottoming） | 壓印折彎（Coining） | | :--- | :--- | :--- | :--- | | 原理 | 板材僅與上下模局部接觸，靠下壓深度控制角度 | 板材完全貼合模穴 | 極高壓力使折彎線塑性變形 | | 精度 | 中等 | 較高 | 最高 | | 回彈 | 較大 | 較小 | 幾乎消除 | | 成本 | 低、模具磨耗小 | 需較大噸位 | 模具磨耗大、效率低 |

一般結構件用空氣折彎即可；角度一致性要求高的部位考慮貼模；壓印只留給精度極端要求的特徵，不要整件套用。

折彎半徑與中性層：展開尺寸算不準的根源

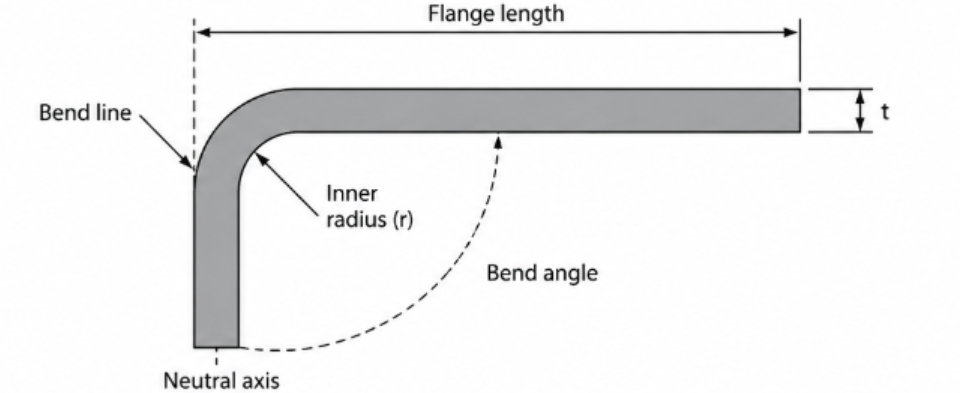

折彎半徑（內 R）是折彎設計最關鍵的參數。R 太小，外側纖維被過度拉伸而開裂；R 太大，回彈變大、尺寸變異增加。基本原則是依材料厚度 T 選擇建議的最小內 R，並在整件產品中盡量統一。

折彎時內側受壓、外側受拉，中間存在一條既不壓縮也不拉伸的中性層（Neutral Axis），它的位置隨材料、板厚與折彎半徑改變——這正是展開圖算不準的根源。三個由此衍生的參數：

• K 值：中性層在板厚中的位置
• 折彎補償量 Bend Allowance：中性層通過折彎區的長度
• 折彎扣除量 Bend Deduction：理論展開與成品尺寸的差值

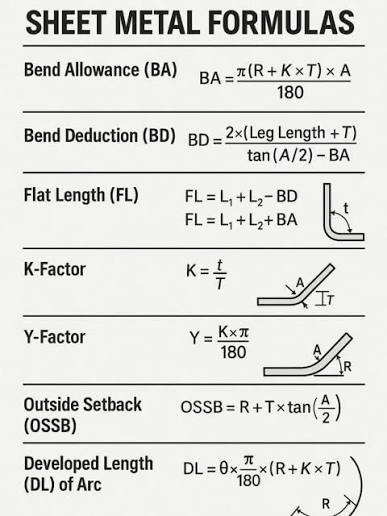

BA 的計算式為：

BA = θ × (R + K × T) × π / 180

其中 θ 為折彎角度、R 為內折彎半徑、K 為 K 值、T 為板厚。展開尺寸算錯，是鈑金打樣一次不過最常見的原因。

5 條最關鍵的 DFM 法則

法則一：孔到折彎線保持安全距離（4T 法則）

孔、槽、開口離折彎線太近，是最常見的設計錯誤——折彎時的應力集中會造成孔變形、撕裂或尺寸偏差。孔緣到折彎線距離維持 4T 以上，可有效消除孔變形問題。

法則二：最小折邊長度 = R + 4T

折邊太短，標準折床模具無法有效支撐，會導致成形不完整或角度失準。

法則三：折彎與折彎之間留足間距

多道折彎靠太近會造成模具干涉，除了撞模風險，也讓折彎順序複雜化、增加架設時間。

法則四：避免過緊的 Z 折

間距不足的反向折彎往往需要特殊模具與多次架設，能拉開偏移量就拉開，減少累積公差。

法則五：轉角處加折彎讓位槽

沒有讓位槽的轉角交會處會產生應力集中，造成撕裂或翹曲。矩形讓位槽最好做、最通用；圓形讓位槽應力分佈較佳，適合外觀件與精密件。

常見缺陷的根因對照

| 缺陷 | 根因 | | :--- | :--- | | 開裂 | R 太小、材料紋向與折彎線平行、或板邊有毛刺與微裂痕 | | 回彈 | 材料成形後的彈性回復，趨勢上不鏽鋼最大、鋁居中、低碳鋼最小；對策包括過折補償、貼模折彎與優化 R 值 | | 孔變形 | 幾乎都是孔離折彎線太近，回到 4T 法則 | | 表面刮傷 | 模具摩擦、表面無保護或模具損傷；保護膜與拋光模面能明顯改善外觀件品質 |

降成本的四個設計習慣

1. 同一件產品盡量統一折彎半徑，減少換模；
2. 能用一道折彎解決就不要拆成兩道，折彎數越少，工時、架設複雜度與累積公差都越低；
3. 圍繞標準模具設計，避開特殊角度、窄折邊與深成形特徵；
4. 簡化折彎順序，減少翻面與二次架設。

這四個習慣不需要犧牲任何功能，卻直接反映在報價與交期上。

結語：機構與電路是同一個產品

鈑金折彎設計的本質，是理解材料行為並遵守已被驗證的製造規則——多數缺陷、超支與延誤，都能在設計階段用正確的 DFM 避免。對硬體團隊來說還有一層意義：外殼的折彎結構決定了 PCB 的板形、鎖固孔位與連接器開口位置，機構定案太晚，板子就得跟著改。
