2026年7月20日
在台灣做硬體有一個躲不掉的現實：全年相對濕度動輒 70–80%，而 PCB 的核心材料偏偏都會吸水。板子在倉庫多放了兩個月、防潮袋拆封後沒管控暴露時間，SMT 迴銲一過爐——分層、起泡、銲點缺陷全部一起來。這類失效常被歸咎於「板廠品質」，但真正的根因往往是濕度管理斷鏈。這篇文章從材料吸濕機制講到 MSL 分級、pre-bake 判斷準則與包裝儲存實務，把整條濕度管理鏈一次講清楚。
PCB 的主要聚合物材料幾乎都是吸濕性（hygroscopic）材料：FR-4 玻纖環氧基材、膠片（prepreg）、軟板用的聚醯亞胺（PI）膜、光阻，甚至未完全固化的防焊漆與 OSP 有機保焊膜都會從環境中吸收水氣。其中聚醯亞胺的吸濕率明顯高於環氧體系，這也是軟板與軟硬結合板對濕度管理要求更嚴的原因。吸進去的水氣平時無感，它影響的是後續的附著力、尺寸穩定性——以及最致命的：高溫製程下的行為。

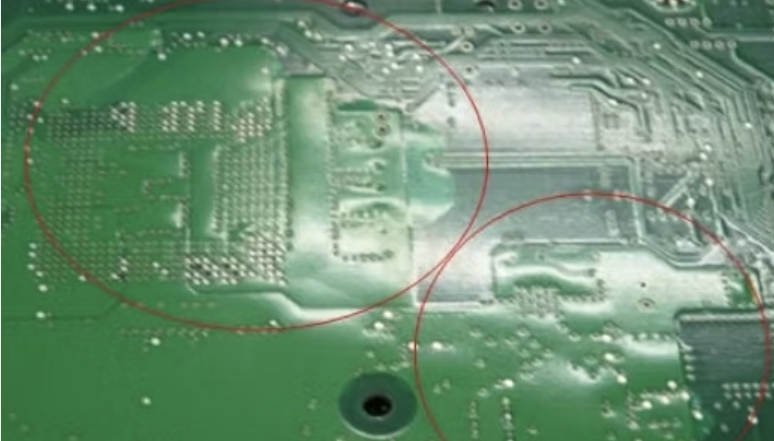

無鉛迴銲的峰值溫度約 245–260°C，遠高於水的沸點。板內吸附的水分在幾十秒內急速汽化，體積膨脹產生的蒸氣壓直接在層間結構最弱的地方爆開——這就是「爆米花效應（popcorning）」。表現形式包括層間分層、局部起泡、微裂，以及銲接過程中的各種缺陷。更麻煩的是慢性殺手：殘留濕氣會加速 CAF（Conductive Anodic Filament，陽極性玻纖漏電路徑） 的生成，這類失效不會在出貨測試現形，而是在裝機數月後以間歇性漏電或短路的形式出現。一片吸飽水的板子，可以讓再完美的疊構設計功虧一簣。
板廠內部其實有一整串為濕度而生的熱製程：基材投產前的預烘、光阻的軟烤／曝後烤／硬烤、防焊漆的熱固化、多層板的壓合熱循環，以及濕製程（電鍍、化學清洗）之後的除濕烘烤。理解這一點對 RD 有實際意義——板子出廠時是乾的，真空包裝也封住了這個狀態；濕度問題幾乎都發生在出廠之後：運輸、倉儲、拆封到上線之間的每一段空窗。
組裝前是否需要烘烤，看三件事：防潮包裝是否完整（真空袋破損或濕度指示卡變色即需處理）、拆封後的暴露時間是否超過管制上限、以及儲存環境的溫濕度紀錄。零件端的濕度敏感等級依 IPC/JEDEC J-STD-033 管理，裸板儲存與處理則參照 IPC-1601：
| MSL 等級 | 拆封後車間壽命（≤30°C / 60% RH） | | :--- | :--- | | MSL 1 | 無限制 | | MSL 2 | 1 年 | | MSL 2a | 4 週 | | MSL 3 | 168 小時 | | MSL 4 | 72 小時 | | MSL 5 / 5a | 48 / 24 小時 | | MSL 6 | 使用前強制烘烤 |
裸板烘烤的典型條件在 105–125°C、數小時等級，實際溫度時間依板厚、層數與表面處理而定。一個常被忽略的細節：OSP 板不耐反覆高溫烘烤——有機保焊膜會在烘烤中劣化，直接影響上件銲錫性。OSP 板的正確策略是靠包裝與時效管理避免烘烤，而不是出了問題再烤；真的必須烘烤時，溫度與次數都要嚴格受控。
防潮的標準配置是四件套：防潮袋（MBB，金屬化多層阻隔袋）、真空或熱封封口、袋內乾燥劑、濕度指示卡（HIC）。收貨時先看指示卡——變色就代表防護已失效，上線前需要烘烤。拆封後未即時上件的板子應存放於相對濕度 10% 以下的防潮櫃，並在包裝上標示封裝日期、MSL 等級與處理指引，讓產線人員不需要猜。對台灣的環境條件來說，「拆封即上線、上不完進防潮櫃」應該是標準動作而不是最佳實務。
從板廠的烘烤製程、出貨的真空包裝、倉儲的溫濕度控制，到產線的拆封時效管理——濕度管理是一條完整的鏈，任何一節斷掉，前面所有投入都白費。而它的成本極不對稱：一台防潮櫃加一套收料檢查 SOP，對比一批量產板的分層報廢或裝機後的 CAF 失效，孰輕孰重一目了然。
我們在出貨時以完整防潮包裝（真空封裝、乾燥劑、濕度指示卡）為標準配置，也經常協助客戶釐清「究竟是板子問題還是儲存問題」的失效分析。手上有久放的庫存板要上件、或對 OSP／ENIG 板的烘烤條件拿不準？歡迎與我們的工程團隊聯繫，在上線前把濕度風險確認清楚，比事後切片找根因便宜得多。
