當資料速率邁向 56G／112G PAM4、應用頻段從 Sub-6 GHz 延伸到毫米波，板材已經不是「機械載體」，而是一顆會直接影響系統效能的電氣元件。許多 RD 團隊的共同經驗是：模擬跑得很漂亮，實板量出來 insertion loss 卻多了 1–2 dB——問題往往不在 layout，而在選材時漏看的某個參數。這篇文章整理高速與高頻設計選材時，真正決定成敗的 6 個工程判準，以及對應的 IPC 標準框架。

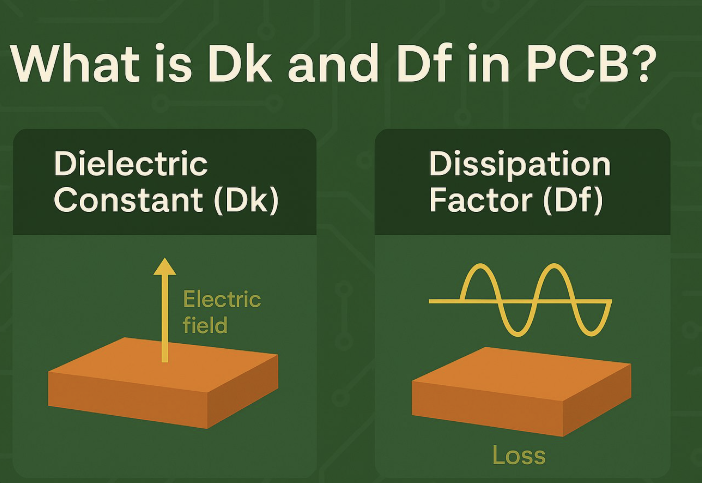

介電常數（Dk）決定電磁能量在基板中的傳播速度。低 Dk 材料訊號速度快、傳播延遲小，對多 lane 序列介面與寬平行匯流排的時序對齊至關重要；高 Dk 則會拉慢傳播並放大 skew，尤其當訊號跨越多層或混合材料時。
比絕對值更關鍵的是穩定性。今日的數位訊號頻率成分動輒延伸到數十 GHz，Dk 若隨頻率、溫度或材料方向漂移，就會引入時序色散與眼圖閉合。實務上的粗略分界：改良型 FR-4 在高頻的 Dk 變異較大，實用範圍約 3–10 GHz；碳氫陶瓷複合材料可穩定支撐 10–30 GHz；PTFE 與 Megtron 6/7 等級的材料則具備 56G／112G PAM4 與毫米波所需的 Dk 穩定度。
一個常被忽略的細節是介電異向性：多數現代板材的 x-y 平面 Dk 與 z 軸 Dk 並不相同。微帶線、帶狀線與諧振結構要建得準，必須使用方向性 Dk 數據，而不是型錄上的單一數值。
如果說 Dk 決定速度，損耗因子（Df） 就決定「訊號能走多遠」。頻率越高，介電損耗越主導 insertion loss，直接壓縮背板與高密度互連的可用通道長度——對 PAM4 調變的眼高衝擊尤其明顯；在 RF 設計中，高 Df 則會拉低 Q 值與輻射效率。
比較 Df 時有一個陷阱：供應商可能標示 1 GHz 或 10 GHz 的量測值，且測試方法不一。只有在相同的 IPC-TM-650 方法下量出的數據才有比較意義；用不同方法的數據做損耗預算，是模擬與實測對不起來的常見根因。

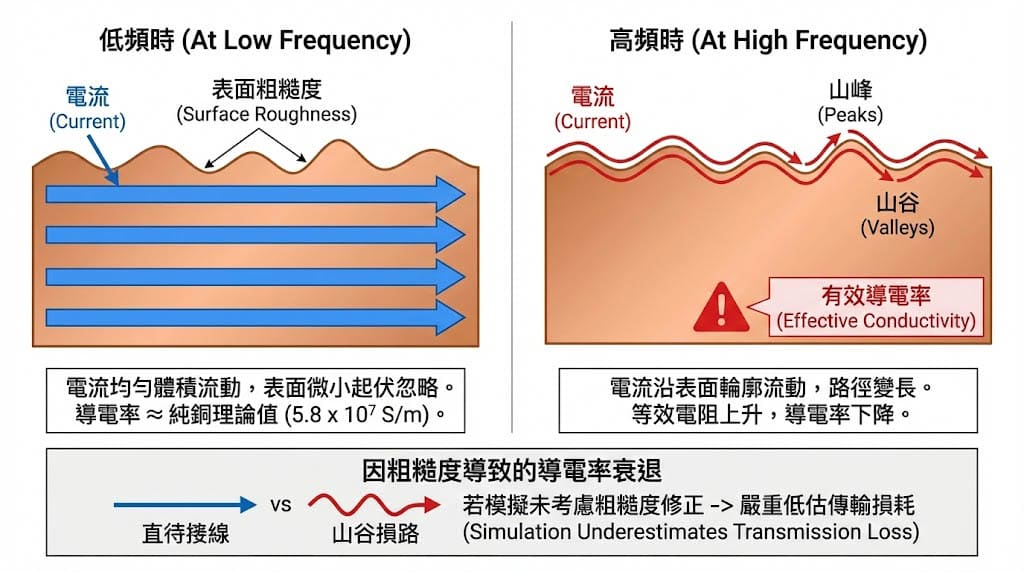

介電優化到位後，高頻的實際上限往往卡在導體。集膚效應把電流擠進銅的表面薄層，銅箔粗糙度會拉長有效路徑、提高電阻，直接墊高衰減，影響可達成的資料速率、最大通道長度、RF 插損斜率與 jitter。
IPC-4562 定義了銅箔等級：標準電鍍銅（ED）、低稜線（VLP）、超低稜線（HVLP）、壓延銅（RA）。VLP／HVLP 相較標準 ED 銅可顯著降損，RA 銅表面最平滑，常用於超低損耗與軟板應用。
表面處理同樣有份量：ENIG 因鎳的 RF 導電性差，會引入額外高頻損耗；OSP 與化銀保留較平滑的銅介面，高速表現通常較佳。經驗法則：頻率超過約 2.4 GHz、或互連長度達數十公分時，表面處理就是總損耗中不可忽略的一項。
高頻系統經常在高溫、熱循環、振動下工作，電氣性能必須有熱／機械特性作為後盾。三個核心參數：玻璃轉化溫度（Tg） 決定樹脂穩定性、裂解溫度（Td） 決定無鉛銲接耐受度、熱膨脹係數（CTE） 決定貫孔疲勞與孔壁破裂風險。混合疊構——尤其 FR-4 與 PTFE 或陶瓷材料共壓時——CTE 匹配不當會造成機械應力、時序漂移甚至分層。驗收面則以 IPC-6012（剛性板）與 IPC-6018（RF／微波板）為準，後者對介電均勻性與銅附著力的管控更嚴，是高速案的相關標準。
| 材料家族 | 特性 | 典型應用範圍 | | :--- | :--- | :--- | | 改良型 FR-4 | Dk 控制與 Df 優於標準 FR-4，Tg 較高 | ~2.5–10+ Gbps；RF 約 3–6 GHz 以下 | | 碳氫陶瓷複合（如 Rogers RO4350B） | 低損耗兼顧可製造性，適合混合疊構 | 10–40 GHz RF；10–56+ Gbps | | PTFE 基板 | 極低損耗、Dk 穩定；成本與製程難度高（IPC-4103） | 30–110+ GHz、天線、雷達 | | Panasonic Megtron 系列 | 低 Df、熱性能佳、相容常規製程 | 25G／56G／112G，交換器、背板、HPC |
法規風險提醒：含 PFAS 的 PTFE 板材正面臨歐洲化學總署（ECHA）在 REACH 框架下的廣泛限制提案，若成案將衝擊供貨連續性；部分 Megtron 配方可能含 DBDPE（十溴二苯乙烷），已被列為 REACH 高度關注物質（SVHC）。面向歐洲市場的產品，應提早查核材料聲明。
先進材料常需要非標準製程。PTFE 尤其挑廠：可能需要電漿或鈉蝕表面處理、專用鑽孔參數、修改過的除膠渣流程、甚至熔接壓合。工廠若缺乏該材料經驗，空洞、銅面粗化、附著不良與尺寸不穩都會把模擬性能吃掉。也因此，疊構定案前與製造端對齊製程能力（IPC-2221／2222 提供 DFM 框架），是模型性能能否在量產中兌現的前提。
跨批次、跨供應商的性能一致性，最終靠文件而不是靠默契。疊構文件應明確定義：IPC-4101／4103 slash sheet、介電厚度與樹脂含量、目標 Dk/Df、IPC-4562 銅箔等級、阻抗規格與 IPC-TM-650 量測方法、適用驗收標準（IPC-6012 或 6018），以及任何特殊處理需求。
我們在協助客戶做選材評審時，最常見的三個盲點：只看型錄 Dk 不看頻率相依性與異向性、用不同測試方法的 Df 做跨材料比較、以及選了工廠沒有量產經驗的材料體系。
