在高速數位、車用電子與高密度封裝持續推進的今天，鋪銅（copper pour）常被當成 layout 收尾時「順手把空白填一填」的步驟。但對製造端而言，鋪銅從來不只是美觀或填空：它同時決定了訊號回流路徑、散熱效率與 EMI 表現，甚至直接牽動內層殘銅率、壓合品質與最終板厚。這篇文章從設計到製造，拆解鋪銅背後真正該被理解的工程邏輯。
鋪銅的本質，是把 PCB 銅層上未使用的區域，用大面積銅（實鋪或網格）連接到電源或接地網路，形成連續的導電平面。它同時扮演三個角色：
除了這三項，穩定的參考平面也能改善高速訊號的波形完整性；適當鋪銅還能減少額外走線需求，間接節省銅用量與成本。換句話說，鋪銅是「一個動作、多重效益」的設計槓桿。
鋪銅最容易被忽略、卻最常在產線出問題的細節，就是焊盤與銅面的連接方式。銅的導熱係數高達約 380 W/(m·K)，若焊盤四面全部直接連到大銅面，迴銲或手焊時熱量會被銅面迅速帶走，造成錫不易熔、冷焊、假焊。
Thermal Relief（散熱連接焊盤） 的做法，是用幾條細「輻條」連接焊盤與銅面，刻意提高局部熱阻，讓熱量留在焊點附近，確保焊接品質。工程實務上，需要大電流或主動散熱的焊盤可保留全連接，但一般訊號與被動元件焊盤，建議一律套用 Thermal Relief。
鋪銅有實鋪（solid）與網格鋪（hatched）兩種，選錯類型在極端情況下甚至會讓電路無法運作。實鋪的電流承載與屏蔽效果最好，但大面積銅在波銲時容易因熱應力產生翹曲與銅面剝離，實務上會在大銅面開槽（slot／開窗）釋放應力。網格鋪銅面積小、散熱較佳、仍具屏蔽力，但電流能力弱；更關鍵的是，當網格銅「段」的長度接近電路工作頻率的電氣長度時，這些銅段會變成一組小天線一起輻射干擾，可能讓電路直接失效。
| 比較項目 | 實鋪 (Solid) | 網格鋪 (Hatched) | | :--- | :--- | :--- | | 電流承載 | 高 | 低 | | 屏蔽效果 | 好 | 尚可 | | 散熱 | 較差（銅多） | 較佳（銅少） | | 波銲翹曲風險 | 高（需開槽） | 低 | | 高頻 EMI | 穩定 | 段長不當時反增 |
補充一個製程現實：現今板廠已普遍改用乾膜製程取代低成本濕膜，而網格鋪銅容易讓乾膜在細縫處龜裂。因此在多數情況下建議優先實鋪；只有在高頻且有明確 EMI 需求時才選網格，低頻或大電流一律用實鋪。
在高頻電路裡，一塊「接地不良」的鋪銅，比沒有鋪銅更危險。高頻下走線的分佈電容開始作用，當走線長度超過雜訊頻率對應波長的 1/20（λ/20），走線就會像天線一樣把雜訊輻射到周圍空間，而任何接地不良的鋪銅都會幫忙「放大」這種雜訊。
因此高頻電路的接地不能只有電氣連續，接地點的間距還必須小於 λ/20。實務做法是沿著鋪銅適當佈上接地貫孔，把鋪銅確實接到多層板的地層——這樣才能同時提升電流承載與壓低 EMI，避免整片銅變成「假接地」的天線陣列。

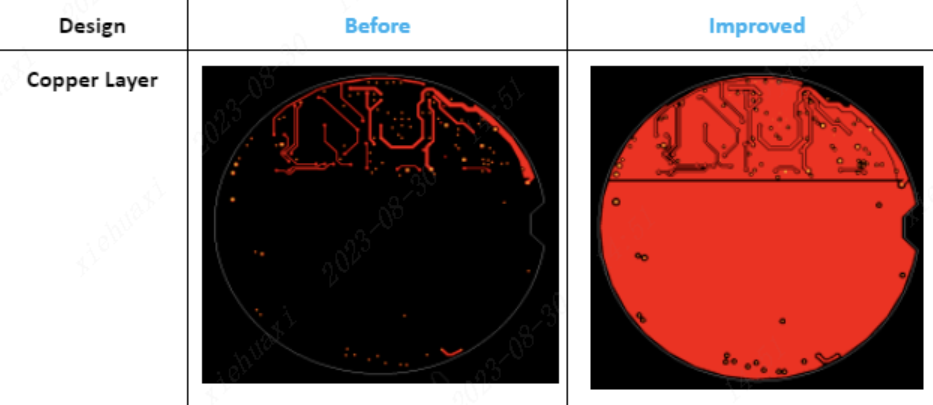

如果這篇只記一件事，請記住：內層鋪銅不足，會在你看不到的地方改變板厚與壓合良率。殘銅率指的是內層蝕刻後，殘留銅面積相對整板面積的比例。
壓合時，半固化片（PP）被放在核心層（core）之間，加熱加壓後樹脂流動，填滿相鄰銅層上沒有銅的區域並把各層黏合。當某一內層殘銅率過低，樹脂需要流動、填補的空間就變大，結果可能是：板厚比預期薄、銅層出現皺褶、樹脂區產生空洞，甚至因樹脂不足而分層。設計端能做的補償很直接——在空白處盡量補鋪銅，並與高速訊號走線保持至少 0.5 mm 間距，兼顧殘銅平衡與訊號品質。
殘銅率不是抽象概念，它會被直接代入板廠的板厚計算裡。壓合後的 PP 厚度並非固定值，而是：
壓合後 PP 厚度 = 未壓合 PP 厚度 −（(1 − 殘銅率) × 銅厚）
以某疊構的 L1／L2 為例：未壓合 PP 為 4.72 mil、L2 殘銅率 85%、內層 1 oz 銅，則壓合後 PP = 4.72 − ((1−85%)×1.2) = 4.54 mil。（註：1 oz 標稱 35 μm，但經前處理與棕化損耗，實際約 30 μm，即 1.2 mil。）
再把各層疊加：
一句話：殘銅率每變動一點，PP 壓合厚度就跟著變，板厚也隨之改變——這就是「鋪銅」為什麼會反過來影響「疊構」。
鋪銅的最後一關，發生在你交出 Gerber 之後的製造端。在 eCloud 的製造流程中，我們會在拼板的工藝邊、橋位等 PCB 單元以外的區域主動補上鋪銅，避免大面積空曠造成板厚偏低與鍍層不均。這些補銅只加在 PCB 單元之外，不會動到客戶板內的任何設計；同時會在 fiducial、機械孔、mouse bites 與 V-Cut 周圍留出必要間距，確保後段加工不受影響。這是一個典型「設計端已盡力、製造端再補一手」的協作環節。
鋪銅看似基本，卻橫跨訊號完整性、散熱、EMI、殘銅平衡到板厚控制等多個面向。實鋪優先、善用 Thermal Relief、高頻打好接地貫孔、內層維持足夠殘銅率並與高速走線保持 0.5 mm 間距——這些判斷往往在原型階段就決定了板子最終的良率與一致性。
