HDI專題 - 成本殺手：HDI 降價的設計端三關鍵控點

一、鑽孔數（尤其雷射鑽孔）

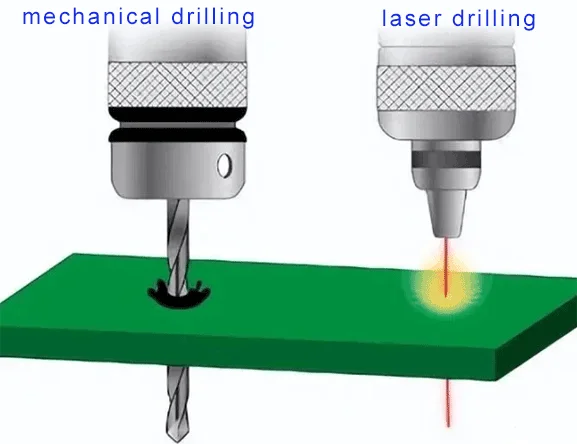

HDI板孔位密集，鑽孔成本占比高。傳統機械鑽孔需要昂貴鑽頭且壽命短，尤其0.15mm以下微孔更耗工，而雷射微盲孔不需實體鑽頭，成本反而低廉。

• 成本對比：據報導，使用雷射鑽孔的每千孔成本僅約0.15～0.30美元，機械鑽孔則高達1.20～1.80美元。
• 設計優化方向：在設計上應盡量利用雷射打微盲孔替代通孔，一方面可節省鑽頭與加工費用，另一方面提高產線良率。

設計策略

• 採用雷射微盲孔取代機械通孔：雷射微孔無需實體工具，單位成本遠低於機械鑽孔。例如將關鍵走線以2mil微盲孔連接，而不是貫穿板通孔，既保護電路也能顯著降本。
• 減少不必要的通孔：
  • 檢討設計中的通孔配置，避免在非必要處打孔。
  • 避免內層焊盤上的通孔尤其重要，因為這類通孔通常需做非導電填充並覆銅，需額外兩次鑽孔與兩次電鍍工序，成本倍增。
  • 若功能允許，可考慮略開焊盤以旁路通孔，或改用微盲孔方案。

二、壓合次數（Lamination Cycles）

HDI多層板往往需多次順序層壓，層壓循環越多，成本就越高。研究指出，隨著堆疊複雜度增加，成本也會上升。每新增一次順序層壓，就等於多了一次全板加熱高壓工序，再加上相應的多次鑽孔和電鍍，相當於額外付出大量工時與材料成本。

• 實務成本：三次以上順序層壓（3+N+3堆疊）為最昂貴結構，對應的成本遠高於單次層壓（1+N+1堆疊）。
• 設計優化方向：設計時應優先考量堆疊優化，盡量採用簡單堆疊結構並減少層壓次數。

設計策略

• 優化堆疊結構，避免多次順序層壓：

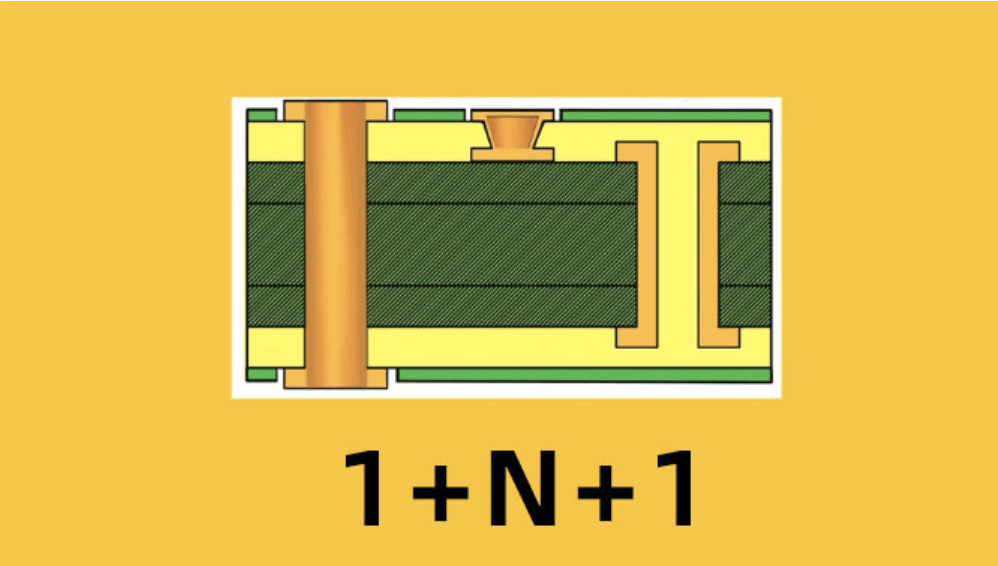

  • 建議採用1+N+1（單層微盲孔堆疊）或2+N+2等結構，避免走到3+N+3的三次層壓類型。
  • 如果設計中發現多餘的層壓步驟，例如最後一道機械鑽孔可用微盲孔替代，就能省去一次鑽孔循環和一次層壓工序。

• 提高走線密度以減少層數：通過縮小線寬/線距和焊盤尺寸，可放更多走線在單一層上。實驗顯示，降低線寬可有效提高路由密度，從而使用更少層數。例如將線距由6mil減至4mil，往往能避免增加層數，有助控制成本。

• 考量層數對成本比例：調查顯示，HDI主板單價隨階數快速上揚：推估每增加一階，大約加價20~50%不等（2階→3階單價約增50%）。因此在設計初期需嚴格評估是否真的需要升階，同時避免不必要的跳階升級。

三、材料等級（High-Tg vs Mid-Tg）

HDI多層板常用中高端基材以提高熱穩定性和機械強度，但材料等級越高成本也越高。

• 分級標準：一般FR-4基材依玻璃轉變溫度(Tg)分級：Tg130（常溫等級）< Tg150（中Tg）< Tg170以上（高Tg）。
• 選材建議：不同層數設計對Tg有不同建議：單／雙面板用Tg130即可；6-8層板多採Tg150；10層以上則普遍選用Tg170或更高。工程師在選材時要在可靠度與成本間權衡。

設計策略

• 依層數選擇適當Tg：若板層數較少、組裝環境不會超過130℃，可以選用中Tg基材節省成本；層數增加或長期高溫使用時則應選用高Tg材料以免失效。例如有報導建議6-8層板以上最好使用Tg150，10層以上用Tg170。
• 可靠度與成本折衷：
  • 高Tg材料可提升壓合穩定性和抗回流能力，適合高層數或軍工等嚴苛應用；但價格相對昂貴。
  • 若產品使用環境溫度不高，可優先考慮Tg較低的板材以降低成本，但須確認板材耐熱度不影響產品壽命。
  • 材料選型最好與PCB廠商討論，了解各種材料的實際性能與報價。

四、其他顯著影響成本因素

1. 走線密度與製程精度

• 線寬/線距要求越嚴苛，需要更高成本的製程控制（例如雷射直接成像LDI或半加成法mSAP）。
• 設計建議：設計時應避免設定超過標準製程極限的規格，必要時應放寬非關鍵走線間距。務必配合製造商能力。

2. 埋孔與電鍍填充

• HDI板若需要埋孔並進行導電填充(埋孔埋盲孔電鍍)，將增添多次電鍍與鑽孔工序。
• 設計建議：設計時應盡量避免在SMT元件下方留孔，或者使用非導電填充(NCF)減少電鍍次數。

3. 良率與設計複雜度

• 多層HDI板製程步驟長，製程良率往往低於一般PCB。
• 設計建議：簡化設計、留出焊盤防焊間隙、避免尖銳內角和過於緊湊的塞線，都能降低缺陷率。
• 良率數據：據統計，採用雷射鑽孔的PCB良率可大幅優於純機械鑽孔，廢板率可從約5～7%降至1～2%（外部資料）。提高良率本身即是降本利器。

4. 表面處理

• HDI細間距元件常用平坦性好的沉金(ENIG)或化學鎳金處理，但成本高於傳統熱風整平(HASL)或OSP鍍錫等方式。
• 設計建議：若設計容許，可考慮OSP等低成本處理；但細間距狀況須慎選，以免影響焊接良率。

五、台灣HDI製造價格最新趨勢（2024-2025）

• 市場動態：台灣PCB產業近期受AI伺服器、衛星通訊等需求帶動，高階HDI訂單旺盛。
• 成本壓力：TPCA報導指出，隨著AI應用推升高端PCB需求，上游高階基材（如精密FR-4覆銅板、專用銅箔）供不應求，廠商已多次調漲產品報價。這些原料漲價壓力逐步反映到PCB成本。
• 價格走勢：台灣廠商自2024年下半年起已相繼上調HDI板報價。市場預期2025年上半年高階HDI單價將持續堅挺。
• 設計端應對：面對此趨勢，設計端應在早期就考慮成本空間，例如適度放寬非核心規格、優化PCB尺寸與拼板方式等，並與PCB廠商緊密溝通報價機制，共同尋求降本方案。
