人形機器人 PCB 設計完全指南：從材料到製程

TL;DR

材料選 high-frequency 的 flexible 板材（例如 DuPont Pyralux TK、Panasonic FELIOS R-F775）。

用 FPC 把 camera、sensor、AI processor 整進去，撐起臉部辨識、環境感知跟即時決策。

搭 rigid-flex PCB 同時提供結構支撐跟可撓性，幫助機器人平衡、適應地形、動作順暢。

主板整合 MCU/MPU，即時處理 sensor 資料、跑 AI 演算法、控制 actuator。

PCB 怎麼讓機器人「感知、思考、行動」

人形機器人的運作其實就是一個不斷循環的控制迴路：sensor 收資料 → controller 處理並判斷 → 驅動馬達或氣壓等 actuator 做出動作。controller 要持續吃進高速的感測資料，分析機器人自身狀態跟周遭環境，再決定下一步怎麼動。這個 adaptive control loop 讓機器人能對動態環境做出反應。

問題在於：傳統的 rigid PCB 在關節、曲面這種空間又小、又要會動的地方根本卡死。這也是 flex 跟 rigid-flex PCB 的舞台——它們能順著機器人的 form factor 彎折貼合，維持電氣連通的同時又減少體積跟機械應力。結果就是機器人更輕，動起來的時候訊號也更穩。

這幾種板子搭配得好，機器人就能在複雜空間移動、即時反應、調整行為、從錯誤中恢復，甚至透過 machine learning 越跑越好。

人形機器人 PCB 設計的 6 個關鍵

1. 用 HDI 與 fine-pitch 製程省空間

機器人體內空間就那麼點，板子必須在維持高功能性的前提下做到 low form factor。

幾個常見手法：高密度 layout、多層板、fine-pitch 元件，加上配合曲面外殼的 custom-shaped PCB，讓板子貼合四肢、軀幹跟頭部。空間真的不夠的話，可以用 mezzanine 或 sandwich 這類垂直堆疊的多板架構——把板子往上疊，不增加整體 form factor。

關節跟可動部位就交給 flex PCB，能在狹小空間裡維持順暢的電氣連接。

另外建議走 modular PCB design：把系統拆成可獨立替換、升級的模組。這樣裝配、維修、未來改版都輕鬆很多，改一塊不用動到整個系統。

2. 用 high-speed interface 把各 subsystem 串起來

機器人裡有一堆 subsystem：sensor、actuator、MCU、通訊介面……要依照速度需求跟使用情境選對協定。

像馬達控制、IMU 這種對 latency 很敏感的關鍵子系統，用 SPI。
sensor 整合這種速度沒那麼要緊、但需要多裝置高效溝通的場合，用 I2C。

再加上合理的電源分配、data routing 跟元件擺放，就能把即時控制的 latency 壓到最低。

3. 抗熱、抗震，扛得住振動跟應力

機器人是在動態環境裡跑的，一直承受機械振動跟溫度變化。AI processor 跟馬達控制器又會發一堆熱，所以 thermal management 是基本盤，不然過熱直接影響即時決策的運算。

幾個重點做法：

材料：用前面提到的 DuPont Pyralux TK、Panasonic FELIOS R-F775。
散熱：thermal via、plated through via、thermal via stitching；溫度敏感的元件可以考慮 metal-core PCB（金屬基板）穩住溫度。
焊接可靠度：用延展性好的焊料（例如 SAC305），降低馬達旁邊這種高振動區域的焊點微裂風險，避免元件脫落。走線轉角用 tear-drop routing（淚滴狀過渡）來分散撓曲應力，防止 trace 裂開或剝離。
結構補強：flex PCB 加 stiffener 提供機械支撐；關節跟敏感元件之間塞橡膠或矽膠 damper 吸收衝擊跟振動。
防護：上 conformal coating（矽膠或聚氨酯系）跟 IP-rated 外殼（例如 IP54、IP67），擋灰塵、濕氣跟磨損。

4. PCB 盡量靠近 sensor 跟馬達，降低傳輸延遲

機器人要靠 IMU、力/扭力 sensor、視覺系統的即時資料來動作，任何延遲或失真都可能讓它失去平衡甚至跌倒。馬達控制訊號（SPI、EtherCAT）也必須精準，不然動態動作會出現 jitter 或 lag。

把 PCB 擺得離 sensor 跟馬達近一點，可以縮短傳輸距離、減少訊號衰減，同時也降低被馬達、actuator、power electronics 干擾的機率（EMI）。距離短還能避免壓降，確保像即時馬達控制這種 high-speed signal 維持穩定準確。

訊號完整性（signal integrity）的部分，靠 impedance matching、differential pair routing 降低干擾跟 crosstalk，再搭一個設計良好的 PCB stack-up 來減少反射。這些都是 high-speed 設計的老朋友了。

5. 用 power gating 延長電池續航

機器人要供電給 sensor、actuator、運算單元，且各自電壓不同，所以電源管理很關鍵。

DC-DC converter 高效調壓、降低耗損。
IC 旁邊就近擺 decoupling capacitor 穩壓、降噪。
Power gating：把閒置的區塊（idle 的 sensor 或 actuator）直接關掉，避免無謂耗電。靠 MCU 跟 power management IC 動態調控，把 standby 功耗壓低。
馬達是耗電大戶。用 PWM 做 smart motor control，只給必要的電；再用 regenerative braking 在馬達減速時回收能量。
電池健康監測：用 battery management IC 追蹤充放電循環、預測壽命、防止過充過放。

6. 為未來升級預留 scalability

機器人技術一直在變，板子設計就要把 scalability 放進去。不管你現在是在做 prototype 還是準備量產，標準化的 connector、彈性的架構、模組化的 subsystem，都能讓你從開發階段順順地佈署到商用，而不用每次都大改版重畫。

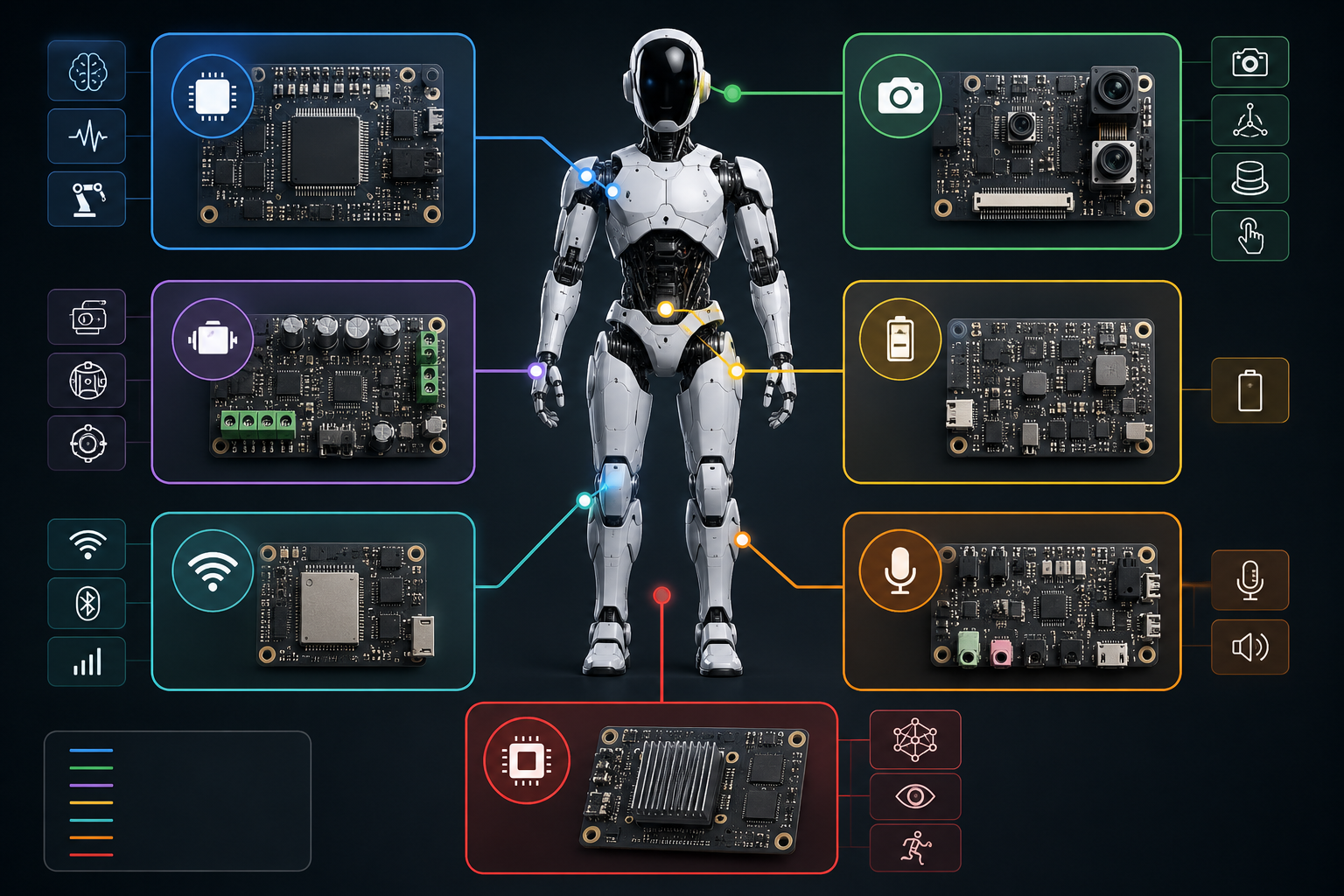

人形機器人需要哪些核心 PCB subsystem

整台機器人其實是一堆專職 PCB 分工合作：

補充：比較進階的機器人還會加上專屬的 AI accelerator，專門跑 deep learning 視覺、NLP、以及做動作適應的 reinforcement learning，把這些重運算從主 CPU 卸載出去。

flex PCB 在人形機器人裡的角色

flex 跟 rigid-flex PCB 基本上是人形機器人的骨幹——把先進技術塞進緊湊又高度可變形的設計裡。簡單看一下不同部位怎麼用板子：

值得一提的是，好的 flex PCB 板廠做出來的板子可以撐到 20 萬次彎折 等級，這對一直在動的關節部位來說很關鍵。

flex PCB 跟 AI 系統怎麼整合

AI 是機器人的大腦，負責即時處理資料、決策、執行任務，而這些都需要高效能的電路來撐。flex PCB 在這裡的貢獻主要是：提供高密度連接讓資料處理又快又省、支撐 AI 的學習與適應、以及在緊湊設計裡優化空間與彈性。

進階材料與製程

1. Flexible 與 high-frequency 板材

像 DuPont Pyralux TK、Panasonic FELIOS R-F775 這類材料正在改變 robotics 的 PCB 製造。flexible 基板讓機器人能做出複雜動作、更靈活；high-frequency 材料則有助於小型化，做到又小又高效能。它們在熱穩定性跟耐惡劣環境上也有優勢，適合危險或極端環境的長時間運作。

製造端的幾個重點：

超薄 flexible 基板：在不犧牲電氣效能的前提下做出高機動性的元件。
Polyimide 基板（例如 DuPont Pyralux）：熱與機械穩定性都很好，是 flex PCB 的理想選擇。
Rolled annealed copper（壓延退火銅）：延展性比 electrodeposited copper（電鍍銅）好，反覆彎折時比較不會裂——這在會動的部位特別重要。
Coverlay（保護層）：擋環境應力跟機械磨損，順便提升彎折耐久度。
LCP（液晶高分子）基板：低介電損耗、high-frequency 表現好，適合 AI 機器人、radar、5G 這種高速資料傳輸。

2. Nano-silver 導電墨水列印

這是 additive manufacturing 常用的做法——直接把高導電 trace 印在 flexible 基板上，省掉傳統的蝕刻或 laser direct imaging。

優點：

可以印在低成本基板上降低材料成本、電氣效能還不錯。
能做出可彎可拉伸又不裂的電路，很適合機器人。
能快速 prototype 各種客製化 layout，加快開發迭代。

不過要踩個煞車：nano-silver 墨水列印對單面、雙面板很好用，但不適合多層板，這點要先評估清楚再決定要不要走這條路。

3. 進階 HDI 搭 ELIC（every-layer interconnect）技術

機器人用的 HDI PCB 要超緊湊又能做複雜互連。ELIC 技術能讓多層之間直接連通，降低訊號傳輸延遲、提升可靠度。

重點優勢：

Stacked microvia、via-in-pad、laser-drilled via 讓 routing 又密又緊湊，這對整合高速 processor 跟 neural network accelerator 很重要。
不像傳統 PCB，ELIC 幾乎沒有 routing 路徑限制，能做出複雜的高效能 AI 模組電路。
用 laser-drilled microvia 取代笨重的 through-hole via，做到層對層直連，砍掉多餘內部結構，板子更小更輕、佈線密度更高。
用 sequential lamination（依序壓合）做到高層數又保有機械完整性，扛得住連續運作。
搭配專為 sequential lamination 與 laser via 設計的 build-up film，其極低的 Dₖ 值很適合高速、超高密度的應用。

另外，配合低 Dₖ、低 Df 的材料（例如 Isola I‑Tera、I‑Speed），可以確保 high-speed signal 維持完整性、降低損耗。

4. Embedded components 與 SiP（system-in-package）

把電容、電阻直接埋進 PCB 各層、甚至用 SiP 把 AI processor 整進板內，好處是大幅省空間、減少外部體積、提升 signal integrity。SiP 讓即時決策更快；RF 跟 power module 埋進去則能減少訊號損耗、提升能效，對需要長時間運作的機器人很有幫助。

5. AI 輔助的檢測與品管

機器人 PCB 又複雜，品管必須很嚴。AI 檢測能抓出肉眼看不到的微缺陷：

AOI（automated optical inspection）：分析表層缺陷，machine learning 模型還能持續學習、降低誤判（false positive）。
高解析 X‑ray：檢查 BGA 連接跟 embedded component，AI 演算法抓出 solder bridge、void 這類隱藏缺陷。
預測性模型：分析缺陷模式來評估板子耐久度，提前預測可能的失效，在影響效能前先修正。

IoT 加持，讓機器人更聰明

把 IoT 整進 PCB，能讓機器人跟各種 sensor、裝置有效溝通，蒐集即時環境資料，自主運作能力大幅提升。例如具備 IoT 的 PCB 能讓機器人有更強的物件辨識能力，減少人工介入，在危險環境裡尤其能提升安全跟效率。

整體來說，IoT 讓機器人更能解讀並回應周遭環境，精準度跟自主性都更高，適用範圍也更廣。

重點整理

人形機器人 PCB 市場正快速擴張，背後推力是 AI、自動化跟電子小型化。
flex 跟 rigid-flex PCB 是主力，做到緊湊、輕量、可變形。
電源管理板負責調壓、配電跟過載保護。
對內外通訊靠 CAN、UART、SPI、Wi-Fi、Bluetooth 等。
進階機型會用專屬 AI accelerator 跑視覺、NLP、reinforcement learning。
專用 PCB 控制 servo、BLDC、stepper 馬達確保動作精準協調。
關鍵製程：超薄 flexible 基板、polyimide 材料、壓延退火銅、coverlay。
LCP 基板支撐 AI、radar、5G 的高速傳輸。
HDI + ELIC 撐起超緊湊高密度的 AI 模組電路。
IoT-enabled PCB 強化機器人與 sensor 的即時溝通與自主性。

設計人形機器人 PCB 是個很吃細節的活，空間、效能、耐久、環境因素都要顧到。把進階材料跟製程用對，做出來的板子才能無縫整合進系統，不只讓機器人更靈活，也能撐得更久。

編輯小結

對 RD 來說，這篇最值得帶走的是 「空間受限 × high-speed × 會動」 這三個約束怎麼同時滿足——flex/rigid-flex 板材、HDI + ELIC、壓延退火銅這些選擇，其實在 wearable、車用、消費性產品上都通用。協定選型（SPI 走低延遲、I2C 走多裝置）跟「PCB 盡量貼近 sensor 與馬達」這兩個觀念，更是任何即時控制系統都該內化的設計直覺。看完之後，下次評估自家產品的 stack-up 跟 layout 時，腦中的 checklist 會更完整一點。
