本份指南將從物理機制切入，剖析 PCB 製造端導致公差失控的隱形元兇，並針對研發與 PM 提供一套實戰防禦策略。
要解決產線上的壓接難題，首先必須理解 Press-fit 的運作原理。
與依賴加熱鎔化金屬合金的焊接方法截然不同，壓接技術完全依賴純粹的「機械力」來實現可靠的氣密連接（Gas-tight connection）。
當連接器的金屬端子被強大的外力壓入 PCB 的金屬化貫孔（PTH）時，端子與孔壁銅層之間會發生劇烈的摩擦與擠壓。在這個過程中，接觸面的微觀氧化層會被強行破壞，露出純淨的金屬晶格，進而形成類似冷焊的緊密結合。這種連接能有效隔絕空氣與濕氣，確保接觸電阻的絕對穩定。

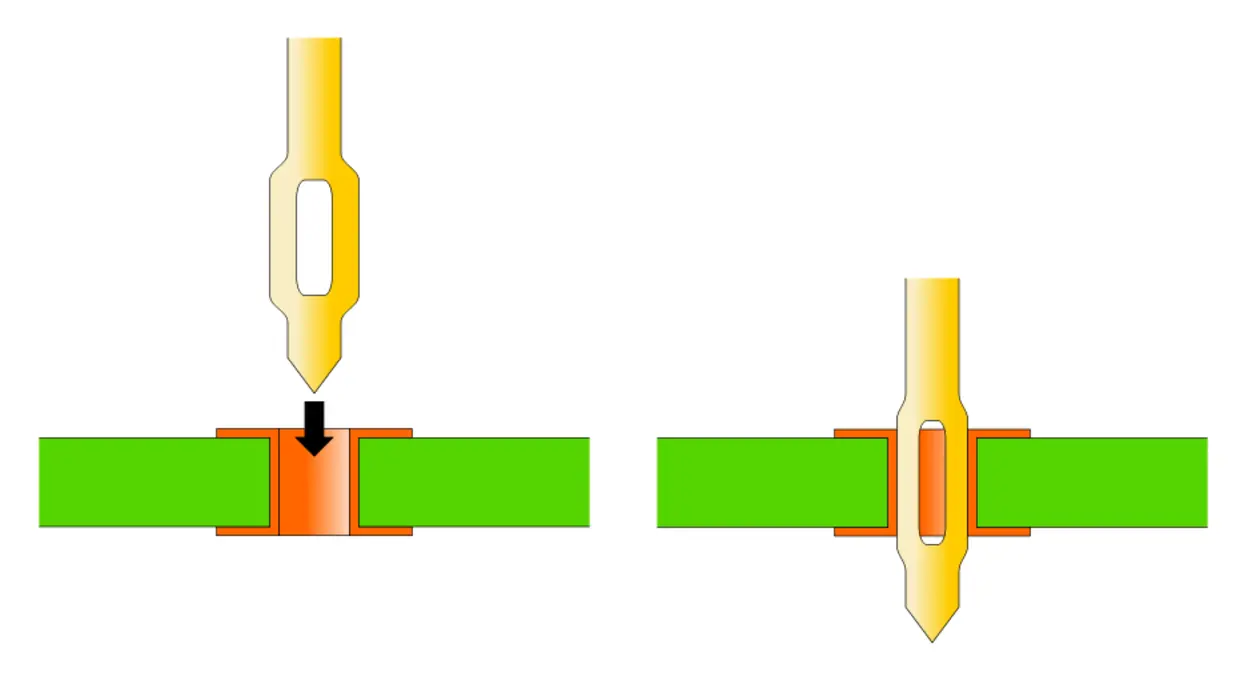

為了提升容錯率，業界普遍採用順應性針（Compliant Pin），其中最經典的設計即為「魚眼針」（Fish-eye）。
實務上常見的魚眼端子規格，例如搭配 2.50 mm 間距的排針，其方針尺寸約為 0.64 mm。魚眼針的中間具有一個中空的橢圓形彈性結構：
然而，一旦 PCB 孔徑過小，龐大的機械應力就會導致 PCB 基材撕裂與爆板；若孔徑過大，正向接觸壓力不足，則會引發接觸不良與訊號瞬斷。
一般 DIP 插件孔的孔徑公差通常規範在 ±0.075 mm。然而，這個標準對於 Press-fit 壓接孔而言是絕對無法接受的。
常規壓接孔的公差必須嚴格控制在 ±0.05 mm 以內；部分高速訊號連接器，甚至要求極度嚴苛的 ±0.025 mm。
在 PCB 實際生產中，孔徑管控最大的隱形殺手包含以下三點：
1. 鑽針磨損 (Drill Wear): PCB 的 FR-4 基材含有高硬度玻璃纖維。當 CNC 鑽機以數萬轉高速連續鑽切時，鑽針切削刃會不斷磨損變鈍，導致鑽出來的孔徑逐漸縮小。同一片板子上第一孔與第一千孔的尺寸可能存在顯著落差。
2. CAM 鑽孔補償 (Drill Size Compensation): 設計工程師設定的是「成品孔徑」，但 PCB 廠必須預先放大孔徑，以預留後續圖形電鍍孔銅（通常為 20 μm 到 25 μm 厚度）的空間。若電鍍槽電流分佈不均，孔銅過厚就會直接吃掉寶貴的公差餘裕。
3. 表面處理工藝 (Surface Finish) 表面處理是決定公差成敗的最終分水嶺。以下是業界常見工藝對壓接孔的影響：
| 表面處理工藝 | 孔徑均勻度 | 公差控制能力 | 壓接孔適用性 | 潛在製程風險 | | :--- | :--- | :--- | :--- | :--- | | 噴錫 (HASL) | 差（呈水滴狀） | 差 | 極不推薦 | 錫厚不均易導致插不進去，強壓會刮除錫絲造成微短路 | | 化學鎳金 (ENIG) | 優（沉積均勻） | 優 | 強烈推薦 | 提供極佳表面平整度與尺寸精準度，抗氧化壽命長 | | 有機保焊膜 (OSP) | 佳（厚度極薄） | 良 | 條件適用 | 需防範高溫迴焊後的氧化問題，存放時間受限 |
熱風整平（HASL）是壓接孔的致命傷，殘留的錫滴會徹底破壞孔徑的圓柱度。相比之下，沉金（ENIG）工藝能均勻沉積在銅面上，是防禦公差失控的最佳手段。

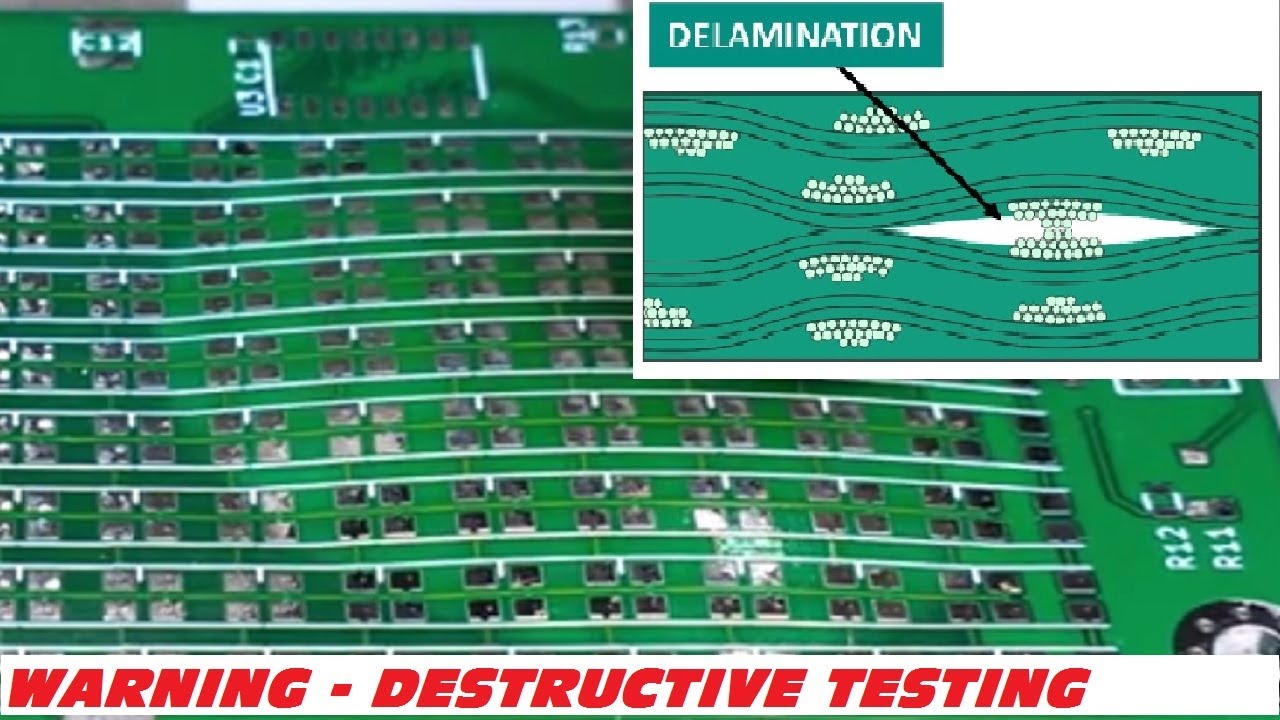

當產線回報連接器伴隨清脆破裂聲壓入時，通常意味著發生了嚴重的 PCB 爆板（Delamination）。
爆板的根本原因，在於基材無法承受魚眼針撐開孔壁時產生的巨大 Z 軸應力。使用 Tg（玻璃轉化溫度）較低的板材，或壓合固化不足，都會大幅增加爆板機率。
DFM QuickM Quick Checklist for Checklist for Press-fit PCB*
工程師在將設計發送給板廠製造前，請務必核對以下清單：
表面處理(Surface Finish)：強烈建議選用 ENIG
鑽孔補償 (Compensation)：與板廠確認電鍍銅厚與鑽針放大比例
防禦油墨入孔 (Solder Mask)：嚴禁油墨進入壓接孔內，以免破壞氣密連接
字元間距 (Silkscreen)：字元距離焊盤 ≥ 0.15 mm
板翹率控制 (Warpage)：嚴格控制在 ≤ 0.75%
孔到孔間距 (Pitch)：維持最小 6 mil，建議大於 8 mil 以維持基材強度
在試產階段發生壓接失效時，掌握正確的故障排除邏輯能有效打破部門壁壘：
1. 防範機構干涉: 導入精密連接器時，建議選擇引腳具備極性設計（防呆定位）的型號，防止產線反向盲插。同時，配合高度必須大於周圍 SMD 元件的焊接高度，否則壓接治具極易壓碎旁邊的電容或電阻。
2. 混合製程的引腳長度: 若採用部分壓接、部分手工焊接的混合連接器，焊接端的焊腳露出 PCB 板的長度必須大於 0.5 mm。
3. 接觸不良的快速驗證 (FA): 當測試機台（ATE）顯示斷路或無訊號時，多半是因端子生鏽、環境污垢或油墨污染孔壁，導致魚眼針接觸壓力下降。
快速驗證法：將連接器拔下後重新插入。利用重新摩擦的過程刮除表面污垢，若接觸電阻恢復正常，即可判定為孔內微觀污染或公差過大導致。
結語：建立跨部門的 DFM 共識 Press-fit 壓接看似單純的組裝動作，實則是橫跨材料科學、CNC 加工與表面化學的綜合工藝。單純指責 PCB 廠「鑽孔不準」或機構廠「端子做太大」，無助於解決根本問題。 唯有在設計源頭嚴守 DFM 規範，堅決採用 ENIG 鎖定孔徑精度，並要求板廠落實嚴格的鑽針壽命管理，才能有效阻絕公差失控的溫床。 看完這篇防禦術，不妨回想一下：在你們公司的 NPI 試產階段，當遇到壓接孔插不進去或爆板的慘況時，通常是哪個部門最常背起這個「黑鍋」？建立跨部門的 DFM 共識，才是終結這場公差博弈的唯一解藥。
