時事新聞：Wi-Fi 7 量產的隱形門檻：MLO 時代下的 PCB 阻抗控制與熱力學考驗

Wi-Fi 7 對 PCB 設計的四大挑戰：從 RF 材料到熱管理

1. MLO 與 6GHz 頻段：RF 佈線與材料損耗的真實考驗

Wi-Fi 7 最具顛覆性的技術之一是 多链路操作 (MLO)。過去的設備只能在 2.4GHz、5GHz 或 6GHz 中擇一連線，而 MLO 允許設備「同時」跨頻段收發資料。這意味著在企業級 AP（接入點）的有限空間內，多個射頻前端模組 (FEM) 必須同時全速運作。

• 高頻材料的必然切換：為了支撐 6GHz 頻段下 320 MHz 的超大信道，傳統的 FR-4 材料已無法滿足低信號損耗（Insertion Loss）的需求。硬體設計正全面轉向具備更低 Dk/Df 值的進階高速/高頻板材（如 Megtron 系列或 TU-863+ 等級）。同時，為符合國際環保與工規要求，無鹵素材料（如 KB-6165G）的導入與壓合參數管控，成為良率的關鍵。
• 嚴苛的阻抗控制：Wi-Fi 7 引入了 4096-QAM 高階調變技術，將資料密度提升了 20%。這要求系統擁有極高的訊噪比（SNR > 43 dB）。反映在 PCB 製造上，就是對線寬/線距 (L/S)、銅箔表面粗糙度以及防焊層 (Solder Mask) 介電常數的控制公差要求大幅縮水。任何微小的阻抗不連續，都會直接吃掉 4096-QAM 的效能紅利。

2. 空間極限：HDI 堆疊與高密度互連的普及化

隨著天線數量增加（高階 AP 甚至支援 16 條空間串流）以及各種 IoT 藍牙/UWB 模組的整合，網通主板的佈局空間被嚴重壓縮。

過去在一般中低階網通產品中少見的高階 HDI (High-Density Interconnect) 製程，在 Wi-Fi 7 世代逐漸成為標準配置。從常見的 2+N+2 逐步向 3+N+3 甚至 Any-Layer HDI 邁進。盲埋孔設計不僅是為了節省空間，更是為了縮短過孔 (Via) 長度，減少寄生電容與殘留的 Stub 效應，從而確保高頻訊號的完整性。

3. PoE 供電升級與熱力學挑戰：厚銅設計的逆襲

效能的提升伴隨著功耗的飆升。現代 Wi-Fi 7 AP 具備雙萬兆 (10 Gbps) 乙太網路接口，並整合邊緣運算能力，傳統的 30W PoE (Power over Ethernet) 供電已捉襟見肘，全面升級至 802.3bt (60W 甚至更高) 成為常態。

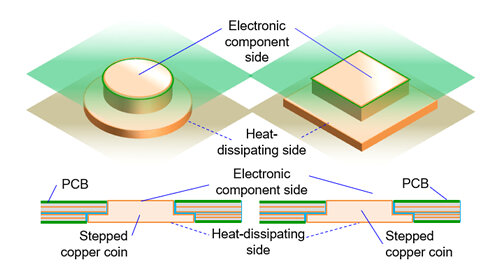

這給 PCB 帶來了嚴重的熱管理問題。主控 SoC 和 RF 模組在狹小封閉的 AP 外殼內會產生巨大熱量。因此，在 DFM（可製造性設計）階段，我們看到越來越多的設計引入了 厚銅 (Heavy Copper) 製程（如 2oz 或 3oz 內層銅箔）來協助大電流傳輸與熱傳導，甚至在關鍵發熱元件底部採用嵌銅塊 (Copper Coin) 技術。如何在兼顧高頻微細線路的同時，處理厚銅壓合帶來的填膠困難與板彎翹曲 (Warpage) 風險，是目前工廠端最需克服的製程痛點。

4. 台灣市場視角：從「代工製造」到「前瞻 DFM 協作」

台灣作為全球企業級網通設備（如交換機、路由器、企業級 AP）的研發與製造重鎮，正處於這波技術轉換的風暴中心。

2026 年的台灣市場，單純的「按圖施工」已經難以滿足北美網通大廠的期望。面對 Wi-Fi 7 複雜的疊構 (Stack-up)、極端的高頻材料特性以及散熱需求，PCB 製造商必須更早地介入硬體研發週期。透過前端的 DFM 檢核、Polar 阻抗模擬與材料庫匹配，將製造風險在佈局 (Layout) 階段就予以排除。

總結

Wi-Fi 7 確實帶來了極致的無線體驗，但它不是魔法，而是建立在極度精密的物理工程之上。對於 PCB 產業而言，這不僅是一次材料的升級，更是一場從訊號完整性、高密度佈線到熱力學管理的綜合大考。掌握這些底層製程 know-how 的供應商，才具備在未來三年網通換機潮中拿下企業級客戶訂單的絕對優勢。
