在車用電子、AI 伺服器與高層數板不斷把工作溫度與組裝熱預算往上推的趨勢下，板材的耐熱等級早已不是「選貴的就對」這麼簡單。但許多台灣 R&D 工程師在下 Tg 規格時，都掉進同一個誤區：把 Tg 當成板子的最高工作溫度，結果不是規格開過頭、白白墊高成本，就是裕度不足、在迴銲時面臨 PTH 開裂的風險。這篇文章從材料與製造端的角度，拆解 Tg 到底代表什麼、為什麼它決定孔銅可靠度，以及選型時該看的 4 個要素。
Tg（玻璃轉化溫度）是一個相變溫度，不是工作溫度上限。FR-4 屬環氧樹脂系統，在 Tg 以下呈剛硬的玻璃態，一旦越過 Tg 就轉為柔軟的橡膠態。要提醒的是：PCB 是難燃材料（UL94 V-0），超過 Tg 並不會燒起來，而是「軟化」。換句話說，Tg 標示的是樹脂基體從硬變軟的轉折點，而不是板子還能安全運轉的溫度天花板。把這兩者劃上等號，是實務上最貴的一個誤解——後面所有選型邏輯，都建立在把這一點分清楚之上。

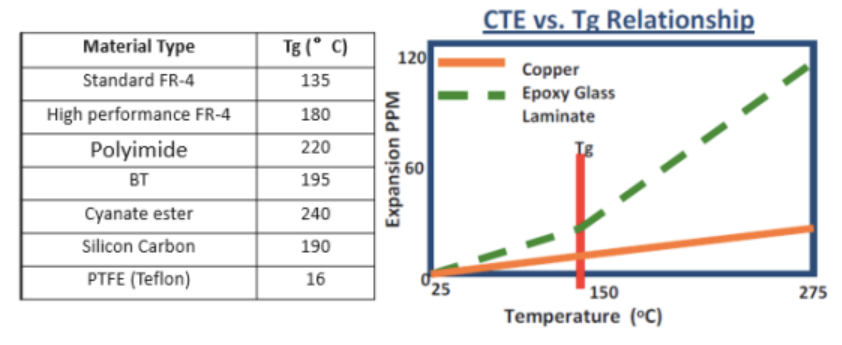

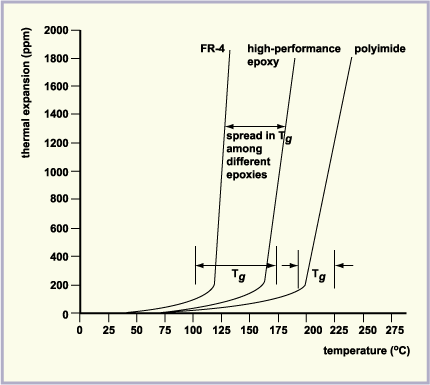

Tg 真正的工程意義，藏在 Z 軸的熱膨脹係數（CTE） 裡。溫度低於 Tg 時，CTE 維持在較低且穩定的範圍；但一旦越過 Tg，樹脂分子鏈鬆動，Z 軸 CTE 往往暴增 3～5 倍。這種急遽且不均勻的膨脹，會對鍍通孔（PTH）施加巨大的熱機械應力。在自動迴銲或波銲的高熱過程中，這股應力經常誘發內層孔銅開裂、pad 分層，甚至嚴重翹曲。所以選擇高 Tg 板材的本質，並不是「耐更高溫」這麼簡單，而是把越過 Tg 之後的 Z 軸膨脹壓下來，藉此保住貫孔的物理與電氣完整性。
FR-4 依 Tg 大致分三級，耐熱與成本呈階梯關係。工程師應對照應用場景挑選，而不是一律往高規靠。
| Tg 等級 | 典型 Tg | 建議連續工作溫度 | 適用場景 | 成本與製程 | | :--- | :--- | :--- | :--- | :--- | | 一般 Tg | 130–140°C | ≤110°C | 消費性 3C、一般數位電路、低功耗 IoT | 最低成本；製程成熟，鑽孔與壓合效率高 | | 中 Tg | 150–155°C | ≤130°C | 工業控制、多層板、高速通訊模組 | 中等成本；耐濕與抗翹曲優於一般 Tg | | 高 Tg | ≥170°C | ≤150°C | 車用電子、高層數密集板（可達 20 層）、精密醫療 | 成本較高；板材偏硬脆，鑽孔須嚴控參數 |
要特別注意的是：高 Tg 板材冷卻後結構偏硬脆，會影響機械鑽孔品質與部分電氣特性，因此不是 Tg 越高越好。在多數一般場景，中、低 Tg 的 FR-4 其實就綽綽有餘。
這裡有一條必記的設計鐵則：PCB 的實際連續工作溫度，應維持在其標示 Tg 以下至少 20～30°C。原因就是前面說的——Tg 是相變點，不是安全上限。舉個實例：一片標示 TG135–140 的板材，連續工作溫度就不建議超過約 110°C。刻意保留這段裕度，是為了在產品長期使用中，避免樹脂逐漸軟化、尺寸漂移與 pad 掀起。少了這層緩衝，帳面上「沒超過 Tg」的設計，實際運轉時仍可能慢慢劣化。
選對 Tg，實務上就是把四個變數疊在一起看：
連續工作環境：先估算裝置連續運轉時的最高環境溫度與內部發熱。內部溫度若低於 90～100°C，一般 TG135–140 的 CP 值最高；一旦爬升到 110～130°C，就必須升級到 TG155 或 TG170，以免材料劣化與 pad 掀起。
元件熱耗分布：查閱高功率元件（MOSFET、CPU、電源模組）的 datasheet。這些元件會把集中的熱能灌進局部銅層，基材的 Tg 必須頂得住這些局部熱點，確保元件周邊的工作溫度遠低於板材 Tg。
機械與電氣需求：選用較高 Tg 可直接降低 Z 軸 CTE，帶來更好的尺寸穩定性、溫度變動下更小的阻抗漂移，以及更強的抗翹曲能力。對多層板與要求低訊號失真的設計尤其受用。
組裝熱應力：不同組裝方式對基材的熱衝擊差異很大。無鉛製程（無鉛噴錫、ENIG 迴銲）峰溫常 ≥230°C，雖然這已超過所有 FR-4 的 Tg，但高 Tg 板（TG170）具備更高的熱裂解耐受度，能在迴銲與波銲的瞬間高熱中，抑制多層分層與 PTH 開裂。
談無鉛與多層板，光看 Tg 並不夠，還要看 Td（熱裂解溫度）。無鉛迴銲峰溫 ≥230°C 已超過所有 FR-4 的 Tg，這時真正關鍵的其實是 Td——高 Tg 板（如 TG170）的 Td 常達 ≥340°C，能在短暫峰溫中抵抗分層與起泡。此外，多層板在製造時要歷經多次壓合熱循環，殘留應力被一層層鎖入；到了組裝階段，跨層累積的熱應力更加劇烈。這正是為什麼 6～20 層的密集疊構幾乎都指定高 Tg，藉此確保跨層尺寸穩定與抗翹曲表現。
選對 Tg 的核心，是在連續工作環境、元件局部熱耗、多層疊構複雜度與無鉛組裝熱應力之間，抓出一個足夠、但不浪費的安全裕度。開過頭，成本與鑽孔難度隨之上升；開不足，PTH 開裂與分層的良率風險則會在量產階段才顯現。我們在協助客戶做板材選型與 DFM 預審時，最常見的兩個極端就是——消費性小板硬上 TG170，以及車用／多層板卻沿用一般 Tg。
eCloud 累積了高速網通、車用、工業控制與多層 HDI 的板材選型經驗。下一個專案正在評估耐熱等級？歡迎在設計階段就與我們的工程團隊聯繫，把 Tg 裕度與孔銅可靠度一次談清楚，避免過度設計、也守住長期可靠度。
