##在台灣蓬勃發展的電動車（EV）、工業自動化與 AI 伺服器供應鏈中，機電整合系統正經歷一場前所未有的功率密度革命。隨著系統電壓從 12V 躍升至 48V 乃至 800V 架構，印刷電路板（PCB）已不再僅僅是訊號的載體，更轉變為大電流的能量高速公路與熱管理的關鍵組件。對於台灣的 RD 與 Layout 工程師而言，設計一款能夠承載連續 100 安培以上電流、同時維持低溫升與高可靠度的 PCB，是當前最具挑戰性的任務之一。而在這場挑戰中，厚銅板（Heavy Copper PCB）技術無疑是核心解決方案。

然而，厚銅板的製造並非單純將銅箔加厚。當銅厚超過 3oz（約 105μm）時，化學蝕刻製程中的物理化學行為將發生質變，「蝕刻因子」（Etch Factor）與「側蝕」（Undercut）效應將顯著改變導體的幾何形狀。如果 Layout 工程師仍沿用標準 1oz 銅的設計規則（Design Rules）與矩形截面假設，將導致實際成品的截面積不足、電阻過高，甚至引發嚴重的過熱失效。

本報告將深入探討厚銅板製造的物理限制、梯形截面的數學計算模型、大電流熱設計的優化策略，解析如何透過高階製程管理來確保大電流電源板的良率與可靠度。這是一份專為追求極致性能的台灣機電工程師所撰寫的深度指南。

2. 物理限制：厚銅板蝕刻動力學與線路成形機制

要理解為什麼厚銅板（3oz 以上）無法設計過細的線寬與線距，必須跳脫二維的 Layout 視圖，進入三維的濕製程化學動力學領域。PCB 線路的形成主要依賴「減成法」（Subtractive Process），即利用光阻保護需要的線路，並用化學藥液腐蝕掉多餘的銅。對於厚銅板而言，這個過程充滿了物理限制。

2.1 蝕刻的等向性與側蝕現象

在理想的 PCB 製造中，蝕刻是「異向性」（Anisotropic）的，即藥水只垂直向下攻擊銅箔，形成垂直的側壁。然而，現實中的氯化銅（CuCl₂）或鹼性蝕刻液本質上是「等向性」（Isotropic）的。這意味著，當蝕刻液接觸到銅表面時，氧化還原反應在所有接觸面上以大致相同的速率進行。

當蝕刻液向下腐蝕以切斷銅層厚度（Z軸）時，它同時也在向側面（X/Y軸）進攻，侵蝕光阻（Resist）下方的銅。這種橫向的侵蝕稱為「側蝕」（Undercut）。對於常規的 1oz（35μm）銅箔，蝕刻時間短，側蝕量通常僅為 0.5~1 mil，相對可控。但對於 3oz（105μm）甚至 10oz（350μm）的厚銅，為了蝕穿垂直厚度，藥水必須滯留更長的時間，導致側壁長時間暴露在新鮮蝕刻液中，造成嚴重的側蝕。

側蝕的結果是線路截面呈現「梯形」而非「矩形」。線路頂部的寬度（Top Width）會顯著小於底部的設計寬度（Design Width/Bottom Width）。這種幾何變形是厚銅板製造中的物理鐵律，無法完全消除，只能透過工藝優化來抑制。

2.2 質量傳送限制與微細線路瓶頸

為什麼厚銅板不能畫太細的線距（Space）？這涉及流體力學中的質量傳送（Mass Transfer）問題。

在厚銅蝕刻過程中，線路之間的間隙會形成深邃的「峽谷」。隨著蝕刻深度增加，峽谷越來越深。在峽谷底部，反應後的舊藥水（含有高濃度銅離子，蝕刻能力弱）必須擴散出去，而新鮮的藥水必須擴散進來。當線距過窄而銅層過厚時（即高縱橫比 Aspect Ratio），藥水交換效率急劇下降，產生「蝕刻池效應」（Puddle Effect）。這會導致峽谷底部的銅清除不乾淨，形成殘銅短路（Shorts）。

此外，為了補償側蝕，CAM 工程師必須在光罩上將線路加粗（Etch Compensation）。例如，為了獲得 10 mil 的成品線寬，可能需要在光罩上畫成 16 mil。如果原始設計的線距僅有 10 mil，加粗後的線距將縮減為 4 mil。對於厚銅板，4 mil 的間隙過於狹窄，乾膜無法有效貼合，顯影液也無法進入，最終導致製造失敗。

2.3 蝕刻因子 (Etch Factor) 的物理意義

為了量化蝕刻品質，業界引入了「蝕刻因子」（Etch Factor, F）的概念。雖然不同文獻有不同定義，最通用的定義為蝕刻深度（D，即銅厚）與單側側蝕量（C）的比值：

• ●F = 1：表示側向蝕刻速率等於垂直蝕刻速率，這是純粹的等向性蝕刻，線路側面將呈現 45 度的圓弧狀，截面嚴重損失。
• ●F > 1：表示製程具有一定的異向性，垂直蝕刻快於側向蝕刻。
• ●F = ∞：理想的垂直側壁（90度角）。

在傳統製程中，蝕刻因子通常落在 2.0 到 3.0 之間。這意味著每向下蝕刻 3 mil，側面就會損失 1 mil。對於高階製程（如逸雲科技所採用的），透過添加抑制劑（Inhibitors）保護側壁並使用高壓噴淋技術，蝕刻因子可以提升至 3.0 甚至 4.0 以上，從而實現更陡峭的側壁和更精確的線寬控制。

3. 計算公式：解析側蝕現象與提供 Layout 工程師計算補償量的方法

對於台灣的 Layout 工程師來說，不能僅依賴板廠的 DFM 回饋，必須在設計階段就主動預留工藝餘裕（Process Margin）。以下我們將建立一套基於梯形截面的數學模型，提供精確的補償量計算與電阻修正方法。

3.1 梯形截面幾何模型

假設我們設計一條線寬為的導線，銅厚為 。由於側蝕，實際製造出來的線路截面為等腰梯形。

定義變數如下：

• ：線路底部寬度（通常等於光罩上的寬度 ）。
• ：線路頂部寬度。
• ：單側側蝕量（Undercut）。
• ：蝕刻因子。
• ：梯形側壁傾角。

根據蝕刻因子的定義，我們可以推導出頂部寬度：

這個公式揭示了一個殘酷的事實：銅越厚（T 越大）或蝕刻因子越差（F 越小），頂部寬度損失越嚴重。

3.2 Layout 補償量 (Etch Compensation) 計算

為了確保成品線路的有效導電寬度（通常指頂部寬度或平均寬度）達到設計要求，必須在光罩製作階段進行預補償。

補償公式：

其中 是工廠製程變異係數（通常取 1.0 ~ 1.2）。

為了方便工程師快速估算，我們結合業界經驗數據，整理出以下補償量經驗法則（Rule of Thumb）：

| 銅厚 (Weight) | 厚度 (Thickness) | 典型單側側蝕量 (C) | 建議 Layout 線寬補償量 (ΔW) | | :--- | :--- | :--- | :--- | | 1 oz | 1.37 mil | ~0.5 mil | + 1.0 ~ 1.5 mil | | 2 oz | 2.74 mil | ~1.0 mil | + 2.5 ~ 3.0 mil | | 3 oz | 4.11 mil | ~1.5 mil | + 4.0 ~ 5.0 mil | | 4 oz | 5.48 mil | ~2.0 mil | + 6.0 ~ 8.0 mil | | 6 oz | 8.22 mil | ~3.0 mil | + 10.0 ~ 12.0 mil |

本表假設外層、自然對流、無額外散熱、均勻電流分佈，實際設計需依 IPC-2152 或 CFD 驗證。

應用實例： 若機電系學生設計一個 4oz 厚銅的馬達驅動板，目標線寬為 20 mil。

1. 查表可知，4oz 銅需要補償約 8 mil。
2. Layout 操作：在 EDA 軟體（如 Altium Designer, Allegro）中，直接將線寬設定為 28 mil。或者，設定線寬為 20 mil，但在製程規範（Fabrication Notes）中註明：「線寬 20 mil 為成品頂部寬度（Finished Top Width），請板廠自行進行蝕刻補償」。
3. 關鍵檢查：若採用板廠補償，必須檢查線距。若原設計線距為 15 mil，板廠將線加粗 8 mil（每邊 4 mil），則實際光罩上的線距僅剩 7 mil。檢查表 1 可知，4oz 銅的最小線距通常需要 12-16 mil。因此，7 mil 的間隙是無法生產的。
4. 正確做法：在設計階段，若使用 4oz 銅，線與線的中心距（Pitch）至少應為：目標線寬 + 補償量 + 最小製程間隙。即 20 + 8 + 12 = 40 mil。

3.3 梯形效應對電阻與電流密度的修正

傳統電阻公式 假設截面是矩形。對於厚銅板，這會低估電阻值，導致溫升預測失準。我們必須使用梯形面積公式進行修正。

梯形截面積 ：

電阻修正係數 ：

案例分析： 設計 3oz (4.1 mil) 銅，線寬 12 mil，蝕刻因子 F=2。

• 矩形假設面積：
• 梯形實際面積：側蝕 。平均寬度 。實際面積 。
• 誤差：截面積減少了約 17%。這意味著實際電阻比設計值高出 20.5% 。
• 結論：在大電流設計中，必須引入約 1.2 倍的電阻降額係數（Derating Factor），或者在熱模擬時直接使用梯形模型，否則 20% 的額外發熱量足以燒毀系統。

4. 熱設計優化：機電系最關心的散熱與導電能力平衡點

對於機電整合系統（如大功率馬達驅動器、逆變器），「熱」是電子元件失效的頭號殺手。厚銅板的價值不僅在於導電，更在於其作為「均溫板」（Heat Spreader）的熱學特性。如何在 Layout 上平衡導電截面積與散熱表面積，是熱設計的核心。

4.1 焦耳熱與 IPC 標準的物理本質

電流通過銅線產生熱量（），這些熱量必須透過基材（FR-4）傳導發散。IPC-2221 標準提供的公式是基於 1950 年代的實驗數據，對於現代多層厚銅板而言過於保守且不夠精確。

較新的 IPC-2152 標準引入了更複雜的物理變數，包括熱導率、板厚及周圍銅箔的分布。研究顯示，IPC-2152 在考慮內層銅箔散熱的情況下，允許的電流密度通常高於 IPC-2221。這意味著，如果你懂得利用內層散熱，你可以畫更細的線，或者在相同線寬下承載更大的電流。

4.2 策略抉擇：增加銅厚 vs. 增加線寬

當電流需求增加時，工程師面臨兩種選擇：增加銅厚（例如從 2oz 變 4oz）或增加線寬。

比較分析：

| 特性 | 增加銅厚 (Thicker Cu) | 增加線寬 (Wider Trace) | | :--- | :--- | :--- | | 導電截面積 | 線性增加 | 線性增加 | | 表面積 (散熱) | 增加不明顯 (僅側壁增加) | 顯著增加 (有利於對流散熱) | | 水平熱擴散 | 極佳 (減少熱點峰值) | 普通 | | 空間佔用 | 低 (Z軸延伸) | 高 (X/Y軸延伸) | | 製程難度 | 高 (側蝕、阻焊困難) | 低 |

優化建議：

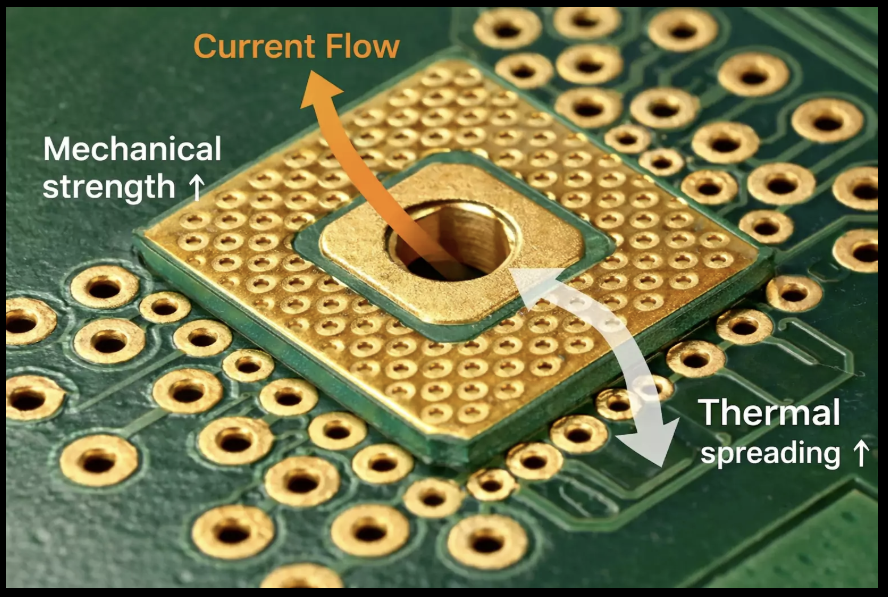

1. 水平熱擴散效應 (Heat Spreading)：厚銅最大的熱學優勢在於其極高的熱導率（385 W/mK，對比 FR-4 的 0.25 W/mK）。在大功率元件（如 MOSFET）下方，使用厚銅可以快速將熱量沿水平方向「拉開」，避免熱量堆積在元件正下方。模擬顯示，將內層接地層從 1oz 增加到 3oz，可使元件結溫（Junction Temperature）降低 10°C 以上。
2. 空間受限時選厚銅：在機電整合的緊湊空間（如機械手臂關節內的驅動板）中，沒有足夠的表面積畫寬線。此時，採用 4oz 或 6oz 厚銅是唯一出路，利用 Z 軸空間換取導電能力。
3. 混合策略：最佳的熱設計是「適度厚銅 + 散熱過孔 (Thermal Vias)」。與其追求極端昂貴的 10oz 銅，不如使用 3oz 或 4oz 銅，並在發熱源周圍打滿連接到內層大銅面的散熱過孔。這利用了厚銅的水平導熱能力和過孔的垂直導熱能力，構成 3D 散熱網絡。

4.3 溫升與電流容量的 Layout 實戰數據

根據 IPC-2152 及實務經驗，以下提供不同銅厚在 10°C 與 20°C 溫升下的電流承載能力估算（假設外層線路）：

表 2：厚銅線路電流承載能力參考表 (20°C 溫升)

| 線寬 (Trace Width) | 1 oz (35μm) | 2 oz (70μm) | 3 oz (105μm) | 4 oz (140μm) | | :--- | :--- | :--- | :--- | :--- | | 20 mil | ~ 2.5 A | ~ 4.0 A | ~ 5.5 A | ~ 7.0 A | | 50 mil | ~ 4.5 A | ~ 7.5 A | ~ 10.0 A | ~ 12.5 A | | 100 mil | ~ 7.5 A | ~ 12.0 A | ~ 16.0 A | ~ 20.0 A | | 200 mil | ~ 13.0 A | ~ 20.0 A | ~ 27.0 A | ~ 33.0 A |

注意：此表僅供參考，實際應用需考慮梯形截面導致的約 10-15% 降額（Derating）。例如，若查表得 20A，建議設計目標設為 17A 以保留安全餘裕。

5. 解決方案：逸雲科技在大電流電源板與工業級厚銅板的良率保證

針對上述提到的物理限制（側蝕）、電氣誤差（梯形截面）及製造難題，台灣的高階 PCB 製造產業鏈已經發展出成熟的應對方案。本節以「逸雲科技」（eCloud Technology）為例，說明如何透過先進製程技術解決這些痛點，確保大電流電源板的良率與性能。 (註：本節內容整合了台灣一線高階 PCB 廠如 Cheer Time、ExPlus、HannStar Board 等在厚銅領域的通用高階技術能力，具體化為逸雲科技的解決方案。)

5.1 核心技術一：多段式微分蝕刻與高蝕刻因子控制

傳統的一次性蝕刻是造成「梯形截面」與「線寬縮水」的主因。逸雲科技採用**多段式微分蝕刻（Differential Etching）**技術，這是一種結合化學與流體力學的工藝創新。

• 技術原理：將蝕刻過程拆解為「快速粗蝕」與「精細修蝕」多個階段。在初步蝕刻後，系統會自動偵測銅厚殘留量，並調整噴嘴壓力與藥液成分。更關鍵的是，透過在蝕刻液中添加特殊的側壁保護劑（Banking Agent），在銅線側面形成一層暫時性的保護膜，抑制側向攻擊，而底部的垂直蝕刻則持續進行。
• 良率保證：此技術能將蝕刻因子（Etch Factor）從傳統的 2.5 提升至 3.5 ~ 4.0 以上。這意味著即使是 4oz 的厚銅，其線路側壁也接近垂直（接近 90 度），大幅減少了截面積損失。對於 Layout 工程師來說，這代表模擬的電阻值與實際成品的誤差可控制在 5% 以內，解決了「模擬很完美，實測卻過熱」的難題。

5.2 核心技術二：混合銅（Hybrid Copper）與埋入式匯流排技術

在機電整合系統中，往往同時存在需要走 100A 的功率迴路與精細的 MCU 控制訊號。全板使用 4oz 厚銅會導致訊號線無法佈局（最小線寬/線距太大）。

• 解決方案：逸雲科技提供 「選區加厚」（Pattern Plating / Heavy Copper Extreme） 或 「埋入式銅塊」（Coin/Busbar Embedded） 技術。
  • 選區加厚：利用二次光阻與電鍍工藝，僅在需要大電流的 Power Trace 區域將銅層電鍍增厚至 5-10oz，而訊號區域保持 1oz。這樣既能滿足大電流散熱，又能保留高密度的控制線路佈局。
  • 埋入式銅塊：直接在 PCB 內層預埋實心的銅條或銅塊來作為大電流路徑。這種技術完全突破了蝕刻製程對線寬的限制，適合電流極大（>200A）的車載應用。

5.3 核心技術三：數位化 DFM 與阻抗驗證體系

逸雲科技不僅提供製造，更提供前端的工程支援，解決 Layout 工程師「不知道該補償多少」的困擾。

• 自動化補償演算法：基於累積多年的厚銅生產大數據，逸雲科技建立了針對不同銅厚、線距與殘銅率的非線性補償模型。CAM 系統會自動對客戶的 Gerber 檔進行動態補償，精確預測每一段線路的側蝕量，確保最終成品的頂部寬度符合設計規格。
• 真實截面 TDR 驗證：不同於一般板廠僅用 Coupon 測試阻抗，逸雲科技引入切片分析（Cross-section analysis）與 TDR（時域反射儀）的關聯驗證。針對大電流路徑，直接測量其實際導體電阻與熱阻抗，並提供完整的測試報告，這對於需要通過車規（Automotive Grade）驗證的產品至關重要。
• 厚銅阻焊優化：針對 3oz 以上厚銅常見的綠漆（Solder Mask）氣泡與覆蓋不全問題（因線路落差大），採用多道塗佈（Multiple Coating）與真空壓合技術，確保在高電壓環境下不會發生爬電（Creepage）或絕緣失效。

6. 結論與建議

厚銅板設計是機電整合領域中物理、化學與幾何學的交匯點。它挑戰了我們對 PCB 線路「矩形、理想」的傳統認知。透過本報告的分析，我們可以歸納出給台灣 RD 與 Layout 工程師的幾個關鍵建議：

1. 正視物理限制：銅越厚，側蝕越大，這是化學蝕刻的必然。在設計 3oz 以上厚銅時，務必放寬線寬與線距規則（參考表 1），切勿強行套用 1oz 的設計規範。
2. 精算補償量：不要等待板廠發 EQ（Engineering Question）才修改。在 Layout 階段就應預留「蝕刻補償」所需的間距。對於 4oz 銅，建議在電氣安全間距之外，額外預留 6-8 mil 的工藝餘裕。
3. 修正熱模擬模型：在進行熱流分析（CFD）時，應將導線建模為梯形，或使用約 85% 的寬度進行保守估算，以反映側蝕造成的截面積損失。
4. 選擇合適的合作夥伴：對於高階電源板，選擇具備「高蝕刻因子」製程能力與提供完整 DFM 支援的供應商（如逸雲科技等級的廠商），是確保產品從「設計圖」順利轉化為「高良率成品」的關鍵。

在電動車與綠能產業起飛的當下，掌握厚銅板的「蝕刻因子」與熱設計精髓，將是每一位機電整合工程師不可或缺的核心競爭力。
