在電子產品追求「輕、薄、短、小」與「AI 智慧化」的 2025 年，PCB 產業正迎來一波新的技術革命。根據台灣電路板協會 (TPCA) 與工研院的最新預測，受惠於 AI 伺服器與邊緣運算裝置的強勁需求，2025 年台灣 PCB 產業產值預估將成長 12.1%，突破新台幣 9157 億元。 在這個高度競爭的市場中，軟性電路板 (FPC) 不再只是單純的連接線，而是實現摺疊手機、智慧戒指 (Smart Ring) 與醫療穿戴裝置的關鍵賦能者。本系列文章將分為上下兩篇，上篇我們將深入探討 FPC 的材料特性與設計精髓，協助台灣的 RD 與工程師在產品開發初期做出最精準的選型。
軟板之所以能「軟」，關鍵在於其特殊的材料疊構。不同於硬板 (Rigid PCB) 使用玻纖布增強的環氧樹脂 (FR4)，FPC 採用的是高性能的高分子薄膜。
目前市面上 90% 以上的高階 FPC 均採用 聚醯亞胺 (Polyimide, PI) 作為基材（例如台灣大廠台虹 Taiflex 的產品系列）。對於工程師而言，PI 的以下物理特性至關重要：

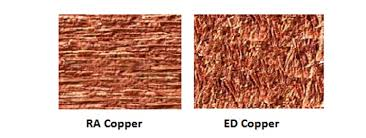

「為什麼我的 FPC 彎幾次就斷了？」這往往是選錯銅箔造成的。銅箔的微觀晶格結構決定了它的疲勞壽命。
| 特性參數 | 壓延銅 (Rolled Annealed, RA) | 電解銅 (Electro-Deposited, ED) | | :--- | :--- | :--- | | 微觀結構 | 水平層狀 (Horizontal Lamellar) | 垂直柱狀 (Vertical Columnar) | | 耐彎曲性 | 極優 (適合動態彎曲) | 差 (僅適合靜態彎曲) | | 表面粗糙度 | 低 (光滑，利於高頻訊號) | 高 (粗糙，利於膠合力) | | 典型應用 | 摺疊手機轉軸、滑蓋機構 | 模組組裝性彎折、靜態連接 |
設計準則： 如果您的應用場景涉及動態彎折（如滑鼠線、翻蓋機構），請務必在圖面註明使用 RA Copper。雖然成本較高，但這是確保產品通過 10 萬次以上彎折測試的唯一途徑。
FPC 的表面絕緣層不同於硬板的綠漆，主要有 覆蓋膜 (Coverlay) 與 軟性防焊油墨 (Flexible Solder Mask) 兩種選擇。
最佳實踐： 在高階設計中，eCloud 逸雲科技常採用「軟硬兼施」的策略——在元件焊接區使用防焊油墨以確保精度，而在排線彎折區使用 Coverlay 以確保壽命 2。
IPC-2223 標準對 FPC 的最小彎曲半徑有明確建議：單面板動態彎曲半徑應大於厚度的 100 倍。但更進階的設計心法是控制 中性軸。
中性軸是指彎曲時既不受拉也不受壓的平面。理想的動態 FPC 設計應採用對稱疊構，使導體層精確地位於中性軸上。例如，使用厚度相同的基材與覆蓋膜，可以讓銅箔在彎曲時受到的應力最小化，從而大幅延長壽命。

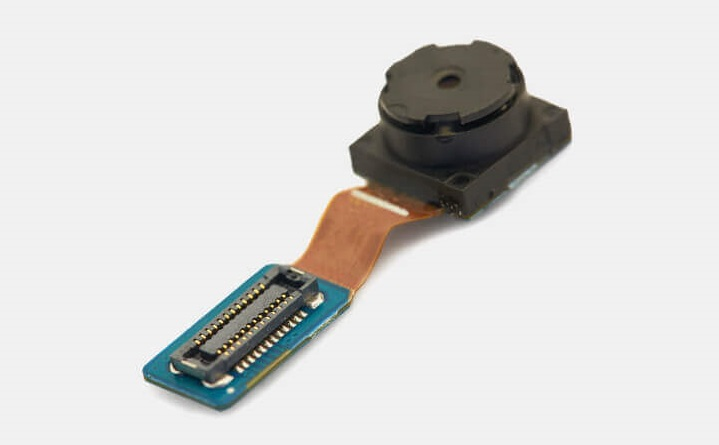

隨著穿戴裝置微型化，單純的 FPC 已不足以應付。軟硬結合板 (Rigid-Flex) 將 FPC 夾在硬板中間層壓而成，兼具硬板的支撐性與軟板的靈活性。

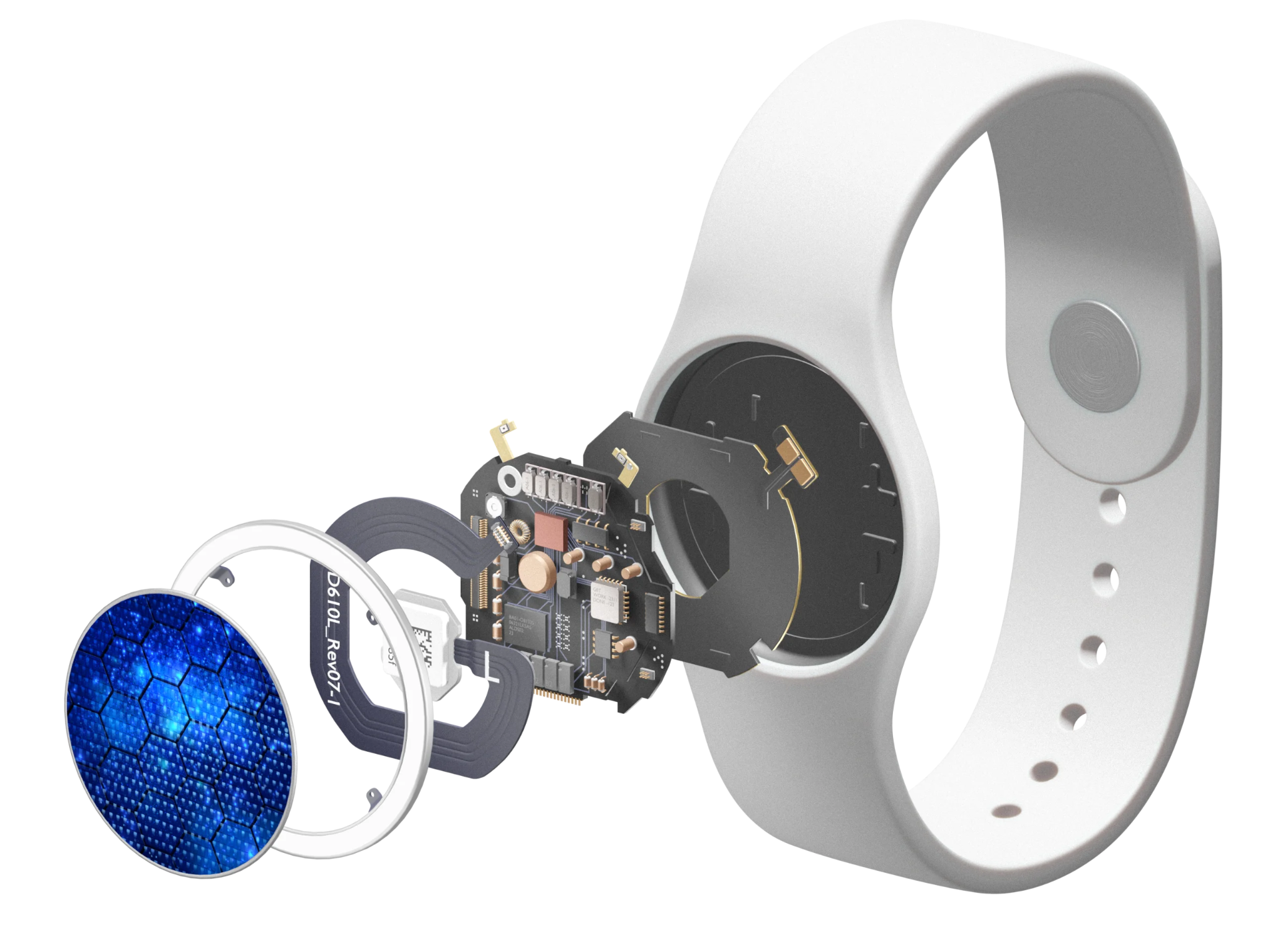

智慧戒指（如 Oura Ring Gen 4）是 FPC 密度的極致展現。在微小的環形空間內，必須整合電池、光學感測器、藍牙晶片與天線。
在連續血糖監測 (CGM) 等醫療應用中，FPC 需具備極低的模數以貼合皮膚。這類產品常使用超薄型 PI (12.5μm) 甚至可拉伸基材，並搭配特殊的蛇形線路 (Serpentine Trace) 設計來吸收拉伸應力。
軟板技術雖已成熟，但要在「動態壽命」、「訊號完整性」與「極致空間」三者間取得平衡，仍考驗著工程師的功力。從選用正確的 RA 銅箔，到精算中性軸位置，每一個細節都決定了產品的成敗。
eCloud 逸雲科技 (eCloud Tech) 專注於高階 PCB 製程，我們不僅提供從 FPC 到軟硬結合板 (Rigid-Flex) 的全製程打樣服務，更有專業的工程團隊能協助您進行 DFM (可製造性設計) 評估，確保您的創新設計能順利量產。
在下篇文章中，我們將轉向探討解決高功率散熱問題的救星——鋁基板 (Aluminum PCB)，深入解析其在電動車與 AI 伺服器電源模組中的關鍵角色。敬請期待！
