印刷電路板表面處理的經濟學：採購與 PM 的深度決策指南

在印刷電路板 (PCB) 的採購決策中，表面處理 (Surface Finish) 往往被視為報價單上的一個「選項」。但對於經驗豐富的採購與 PM 來說，這其實是一個關乎生產良率、組裝成本與庫存風險的**「財務決策」**。隨著電子元件邁向 0201 甚至更微小的封裝，加上 BGA 球距持續縮減，表面處理的選擇已經不再只是「防鏽」這麼簡單，它直接決定了後續 SMT (表面貼焊) 製程的難易度與重工率。

本報告將深度解析三種主流表面處理技術——噴錫 (HASL)、有機保焊膜 (OSP) 與化學鎳金 (ENIG) 的經濟學模型，帶您識破那些隱藏在單片報價底下的隱形成本。

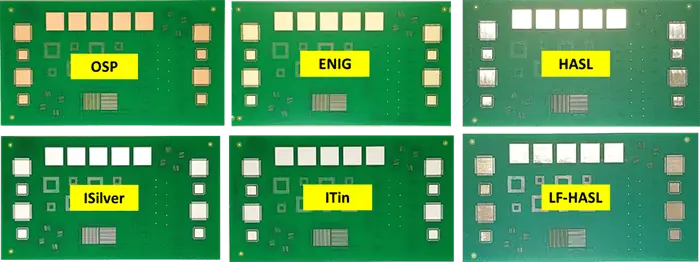

1. 三大表面處理的核心技術與物理限制

1.1 熱風整平 (HASL/噴錫)：低成本的長青樹

噴錫是 PCB 產業中歷史最悠久的工藝，透過將電路板浸入熔融的錫槽，再利用高壓熱風 (風刀) 吹平表面。

• 優勢：它的焊接界面是錫銅金屬間化合物 (IMC)，如 Cu₆Sn₅，這使得它擁有極佳的焊接強度與長達一年的儲存壽命。
• 物理致命傷：噴錫板最大的問題在於**「平整度」**。受限於液體表面張力，錫膏在焊盤上會呈現中心隆起的「丘狀」分布。當設計中包含 0.5 mm 以下間距的 BGA 或微型感測器時，這種不平整極易造成漏焊或短路錫橋。

1.2 有機保焊膜 (OSP)：極致成本的選擇

OSP 是利用化學方式在裸銅表面生長一層極薄且透明的有機絡合物。

• 原理：其化學反應式為： $$ \text{Cu + Azole Compound} \rightarrow \text{Cu-Azole Complex Layer} $$
• 優勢：OSP 的表面幾乎等同於裸銅，平整度極佳，且加工成本是所有處理中最便宜的。
• 風險：它非常「嬌貴」。保護膜在經過一次回流焊後會產生熱降解，導致第二面的潤濕性大幅下降。此外，它對酸性環境與濕度極度敏感。

1.3 化學鎳金 (ENIG/化金)：高可靠性的代名詞

化金是由鎳 (3 - 6 μm) 與薄金 (0.05 - 0.1 μm) 組成的雙層金屬結構。

• 角色：鎳層作為擴散屏障防止銅遷移，金層則保護鎳不被氧化並提供絕佳導電性。
• 優勢：ENIG 具有完美的平面度、長效的儲存壽命與優異的耐腐蝕性，是目前醫療、航太與高性能運算產品的標準配置。

2. 成本精算模型：你看不到的隱形成本 (TCO Analysis)

採購不能只看「每平方米加工費」，必須將**「總體擁有成本 (Total Cost of Ownership)」**納入考量。

2.1 貴金屬附加費的衝擊 (Gold Surcharge)

化金 (ENIG) 的報價高度依賴國際金價。近年來貴金屬價格波動劇烈，使得 ENIG 成本呈現動態浮動機制。對於採購 PM 而言，若在金價高點鎖定大規模量產訂單，ENIG 的成本溢價可能比 OSP 高出 40% 至 60%。

2.2 良率損失與重工費 (Yield & Rework)

雖然 OSP 單價便宜，但其在複雜製程中的良率穩定性較低。根據行業數據，OSP 板在經過多次熱循環後，因潤濕不良導致的焊點失效風險顯著高於 ENIG。如果產品是高價值的多層板或伺服器主板，單片報價省下的 1 - 2 美元處理費，往往會被 1% - 2% 的良率損失抵消殆盡。

2.3 測試治具的損耗 (ICT Testing Cost)

這是採購最容易忽略的死角：OSP 是一種「不導電」的有機膜。在 ICT (電性測試) 時，探針必須刺穿 OSP 膜才能接觸銅面，這場「針床測試噩夢」會導致兩個問題：

1. 測試誤報率 (False Fail) 上升：迫使產線頻繁停工檢查，大幅降低 UPH (每小時產出)。
2. 探針磨損與髒污：OSP 殘留物會堆積在昂貴的 Pogo Pin 上，縮短治具壽命。根據統計，測試 OSP 板的探針維護週期比 ENIG 短數倍。

2.4 倉儲與庫存風險 (Inventory Management)

• ENIG / 噴錫：有效期 12 個月以上，庫存管理相對寬鬆。
• OSP：有效期通常僅 3 - 6 個月。如果專案需求預測 (Demand Forecast) 失準導致物料過期，OSP 板雖可重做處理 (Re-strip & Re-coat)，但每次重處理都會腐蝕部分銅層，對細微線路有極大風險。

3. 技術風險監控：黑墊 (Black Pad) 的財務危害

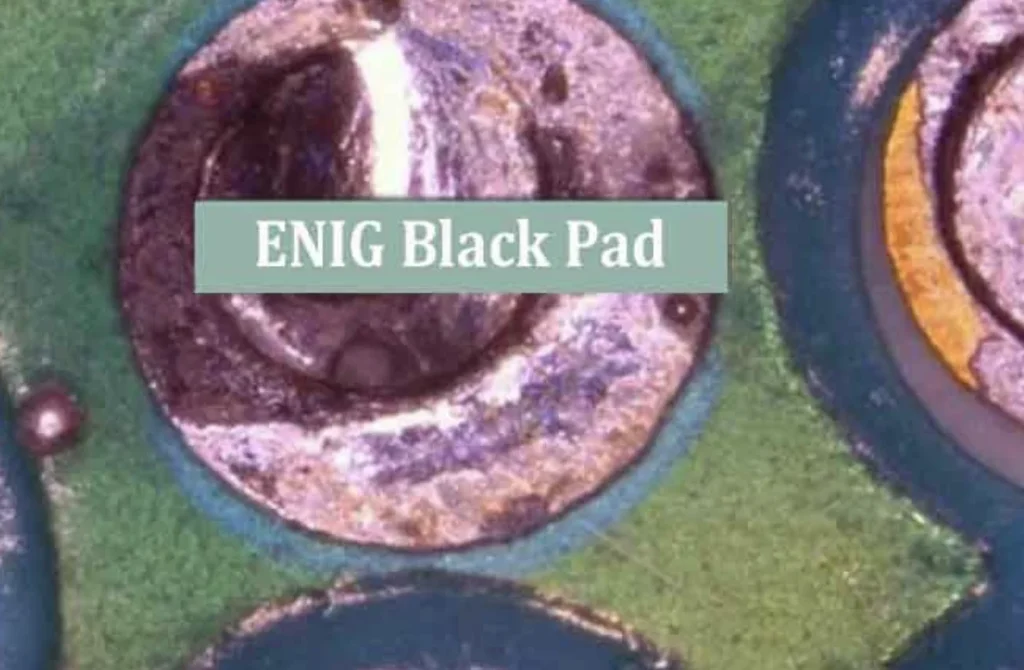

對於化金 (ENIG) 工藝，RD 與品質控管團隊最頭痛的就是「黑墊」現象。 什麼是「Black Pad」？ 在 ENIG 工藝中，因置換金反應過於劇烈，導致底層鎳層發生過度腐蝕與界面脆化。這種缺陷在 X-Ray 下極難發現，通常是在產品出貨、使用者使用幾個月後，因機械震動導致焊點突然斷裂。

• 決策指引：為了規避黑墊風險，高端產品應要求供應商符合 IPC-4552 標準，這需要較高等級的藥水監控與界面分析能力。若產品用於極限環境 (如車載、醫療)，甚至應考慮升級至 ENEPIG (化鎳鈀金)，透過鈀層作為緩衝，徹底杜絕黑墊隱患。

4. 打樣 vs. 量產：實戰決策矩陣

| 決策維度 | 打樣階段 (Prototyping) | 中大規模量產 (Mass Production) | 高端 / 極限 / 高頻應用 | | :--- | :--- | :--- | :--- | | 首選處理方式 | ENIG (化金) | OSP (抗氧化) | ENEPIG / 硬金 / (高頻選 OSP) | | 關鍵考量 | 焊接容錯率、手工作業友好 | 絕對單價、製程成熟度 | 壽命、訊號完整性 | | 策略理由 | 打樣板常需重複解焊、調試零件，ENIG 的高平整與多次重工能力能節省 RD 大量排障時間。 | 當生產鏈穩定、有氮氣爐保護且能在 24 小時內完成組裝時，OSP 能提供極致的成本優勢。 | 極限環境防黑墊選 ENEPIG；若針對 5G / 毫米波等極高頻應用，避免鎳層集膚效應帶來損耗，OSP 甚至是更好的選擇。 |

結論：採購決策清單 (The Checklist)

採購與 PM 在核准報價前，請與 RD 共同確認以下三點：

1. 零件密度：如果有 0.4 mm Pitch 的 BGA，請直接放棄噴錫 (HASL)，選擇平整度較高的工藝。
2. 製程條件：產線是否有氮氣 (N₂) 回流焊？若是雙面 SMT 且無氮氣保護，強推 OSP 將會面臨巨大的錫膏潤濕 (Wetting) 風險。
3. 隱性精算：對於 OSP 專案，是否已將 ICT 治具的高頻維護成本與真空包裝費計入預算？

綜上所述，PCB 表面處理的「省錢方案」並不存在於單純的報價單中。打樣階段堅持使用 ENIG 是對研發效率的投資；量產階段有條件地轉向 OSP 則是對供應鏈管理能力的展現。

作為硬體研發加速器，逸雲科技 (eCloud Technology) 具備從標準 ENIG 到高階 ENEPIG 的全系列製程能力，並能透過數據化的 DFM 預審，協助採購與 RD 在成本與性能之間找到最優的平衡點。選擇正確的表面處理，不僅是守護荷包，更是守護產品在客戶手中的每一刻可靠品質。
