在 PCB 設計領域，有一個爭論持續了二十年，至今仍是研發部門與製造商之間常見的摩擦點： 「淚滴 (Teardrops)，到底是救命的結構保險，還是高頻訊號的毒藥？」
對於傳統板廠的製程工程師而言，淚滴是良率的守護神。但對於正攻克 112G SerDes 或 PCIe Gen 6 的訊號完整性（SI）專家來說，在未經模擬驗證的情況下進行全板自動添加淚滴，往往被視為缺乏頻寬預算評估的風險行為。
本指南將打破「全加」或「不加」的二元思維，從物理結構、IPC Class 3 規範到超高頻仿真數據，為台灣 RD 工程師與設計主管建立一套基於數據的淚滴決策框架。

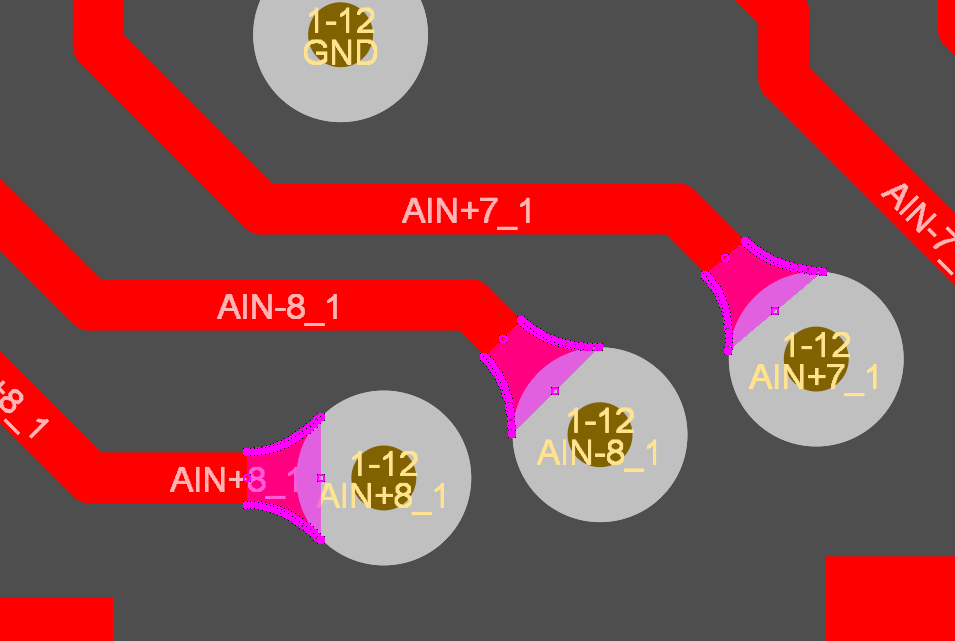

淚滴是指在導線（Trace）進入焊盤（Pad）或過孔（Via）的接點處，額外增加的錐形或圓弧形銅箔過渡區。這項設計並非美觀考量，而是在製造端與長期可靠性端提供了三項關鍵價值。
儘管現代 CNC 鑽孔設備具備極高的定位精度，但在多層電路板壓合過程中，基材常因溫濕度與壓力產生微米級的漲縮位移。若鑽孔偏移偏向導線連接側，極易切斷狹窄的導線頸部，導致整片板子報廢。淚滴設計透過增加「銅過渡面積」，確保即使鑽孔發生 2 mil 以上的偏差，導線與孔壁仍能維持足夠的電氣接觸與物理強度。在 HDI 高密度板製程中，這項補償手段能有效提升 3% 至 5% 的產出良率。
PCB 樹脂材料（如 FR-4）在 Z 軸方向的熱膨脹係數 (CTE) 約為 50-80 ppm/°C，遠大於金屬銅的 17 ppm/°C。在回流焊接或系統運作的溫升循環中，過孔結構會像活塞一樣劇烈拉扯連接處的導線。缺乏淚滴加固的 5 mil 以下細線，在 junction 處極易產生微裂痕甚至發生「焊盤抬起 (Pad Lifting)」。實驗數據顯示，採用 0.2mm 漸變過渡區的淚滴設計，能將熱膨脹錯配引發的應力峰值降低約 35%。
在化學蝕刻過程中，導線與焊盤間的 90 度銳角區域容易殘留蝕刻液。若清洗不淨，不僅會導致該區域過度蝕刻使導線變細，更可能引發長期潛伏的腐蝕失效。淚滴將銳角平滑化，使製程藥水流動更均勻，是高精度阻抗控制板的基本功。
當數據傳輸速率跨入 112G PAM4 (Nyquist 頻率 28 GHz) 時代，每一飛法 (fF) 的電容變動都可能影響眼圖的張開度。淚滴在訊號完整性上的副作用不容忽視。
淚滴設計額外增加的銅箔面積，會增加對參考地平面的寄生電容。在受控阻抗傳輸線中，這會引入一個明顯的低阻抗點。
實戰觀測： 在超過 10 GHz 的頻段，未經優化的淚滴設計可能產生可觀的插入損耗 (Insertion Loss) 增量，且依專案的堆疊結構不同，影響可能擴大至 0.5dB 以上。

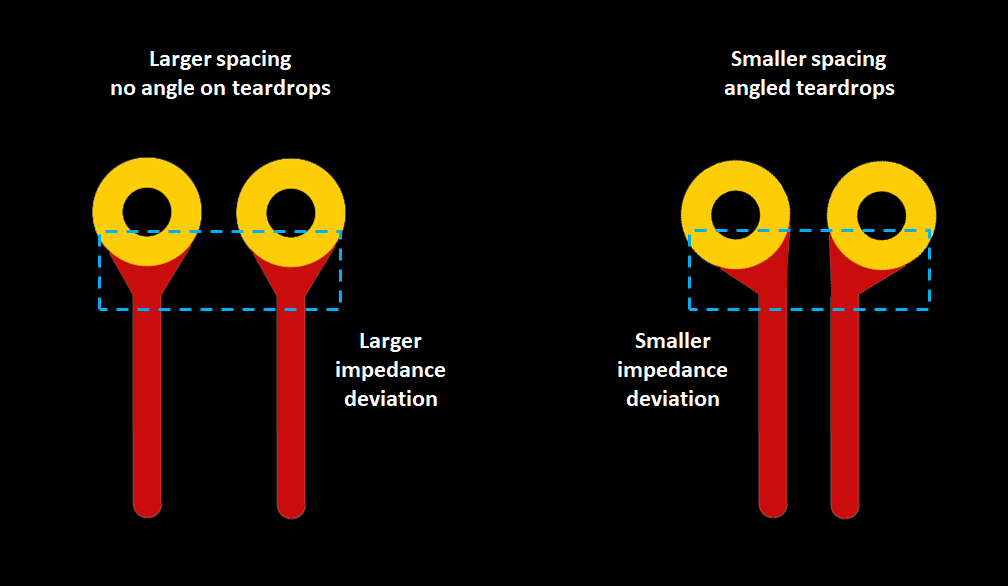

許多 EDA 工具的自動化處理並不具備對稱性感知能力。當佈線空間狹小時，軟體可能僅在差分對的一端生成淚滴，或兩側生成的淚滴幾何形狀不一。
這種「幾何不對稱」會引入相位偏置 (Skew)，導致 PAM4 訊號的三個垂直眼圖發生非對稱閉合，進而惡化系統的誤碼率 (BER)。
在 eCloud，我們強調基於頻寬預算的精細化決策，而非全板一鍵生成的自動化處理。
淚滴應用策略表 (Bandwidth-Based Strategy)
| 應用場景 / 頻率 | 阻抗下陷風險 | 淚滴建議策略 | 核心執行準則 | | :--- | :--- | :--- | :--- | | < 5 GHz (低速/一般數位) | 低 | 全面添加 | 優先考量機械可靠性與製造良率。 | | 5 – 25 GHz (PCIe 4.0/5.0) | 中 | 局部受控添加 | 僅針對細線添加，且須嚴格確保差分對稱。 | | > 25 GHz (112G / PCIe 6.0) | 極高 | 3D 模擬後添加 | 嚴禁未經仿真的自動化淚滴。需手動調整漸變段。 |
進階 SI 解決方案：受控漸變線理論
針對 112G 以上的極速鏈路，我們建議採用受控漸變線（如 Klopfenstein 型阻抗分布）。這不再是簡單的「補銅」，而是精確計算導體寬度變化的對數曲線，將淚滴從物理加固結構轉化為精密的「寬帶阻抗變壓器」，以抵消過孔帶來的電容效應。
對於航太、醫療或車載電子等失效零容忍領域，淚滴往往是達成法規要求的關鍵工具。
根據 IPC-6012F 規範：
在 Class 3 設計中，若佈線密度過高導致焊盤剩餘空間有限，淚滴常被用作提升 Annular Ring (孔環) 補償裕量的主要工程手段。在這種情境下，添加淚滴不僅是為了可靠性，更是為了確保產品能通過嚴苛的切片檢測並符合國際合規標準。
與其在產品打樣後才處理焊接斷裂或訊號失真，不如在佈線階段守住這五條紅線：
在 逸雲科技 (YiYun Technology) 的高階項目中，我們將淚滴視為精密工程的一部分。
針對 112G 以上的鏈路設計，我們不會採用「盲目加固」的做法。相反，我們會針對關鍵的差分 Via Transition 進行 3D EM (ANSYS HFSS) 全波模擬。透過微調 Antipad (反焊盤) 的幾何尺寸來精準補償淚滴引入的寄生電容，從物理底層將阻抗失真降至最低。
記住：「在極限工藝中，唯有可追蹤的數據能終結爭論。」 盲目全加是風險，盲目不加亦是隱患。只有根據頻寬預算進行精細化控制，才能在 DFM 良率與 SI 性能之間，為產品建立真正的品質護城河。
