作為一家專注於高階印刷電路板 (PCB) 製造的企業，eCloud 逸雲科技 的全球工程團隊致力於參與產品的完整生命週期。從前端研發、打樣 (Prototyping) 到最終的批量生產 (Mass Production)，我們提供一站式的技術解決方案，確保每一次交付都能滿足客戶對高品質與高可靠度的嚴苛要求。 今天，我們將與您分享由 eCloud 內部資深工程團隊總結的「5 個節省成本的 PCB 設計實務」。我們希望透過這些 DFM（可製造性設計）的觀點，幫助您在研發初期就能避開潛在的地雷，打造出兼顧性能與成本的完美產品。
我們的目標是協助客戶設計出卓越的 PCB。這意味著從採購、品保，到應用工程師與製程團隊，我們都主張在專案極早期就進行跨部門的深度對接。
在硬體開發中，我們非常反對那種「報喜不報憂」的西瓜專案 (Watermelon Projects)——也就是表面看起來進度是綠燈，但內部其實充滿了未解決的製造風險（紅燈）。雖然前期的 DFM 審查看似耗時，但絕對能大幅降低後期的重工成本。在開始 Layout 之前，請務必與團隊確認以下 6 個關鍵問題：
當您確定了設計中最複雜的關鍵核心後，請盡可能簡化其他部分。PCB 的製程越單純，不僅能提升產線良率，更能大幅省下金錢與時間，加速 NPI (新產品導入) 的上市時程。
舉例來說，在規劃高階伺服器或網通產品的 HDI 疊構時，不要盲目追求最高規格。有時候，一個精心規劃的 16 層 HDI 板，透過 4 階壓合 (4-lamination cycles) 的結構就能完美滿足訊號與佈線需求，完全不需要動用到造價極其昂貴的 Any-layer (任意層) 製程。
「設計師知道自己的設計已經達到完美，不是因為再也沒有東西可添加，而是再也沒有東西可以拿掉了。」 —— 安東尼·德·聖-埃克修伯里《小王子》
當您確立了主要的電氣屬性後，請務必考量 PCB 的技術門檻是否與生產工廠的能力匹配。
不同的應用領域（如：厚銅、RF 射頻、高密度互連 HDI、軟硬結合板 Rigid-Flex）需要完全不同的設備與製程 Know-how。更重要的是材料的選擇：
確保您的工程師與製造合作夥伴在「打樣」到「量產」的過程中，使用的是共通的材料庫與製程標準，避免因換廠而導致阻抗或信賴性跑掉。

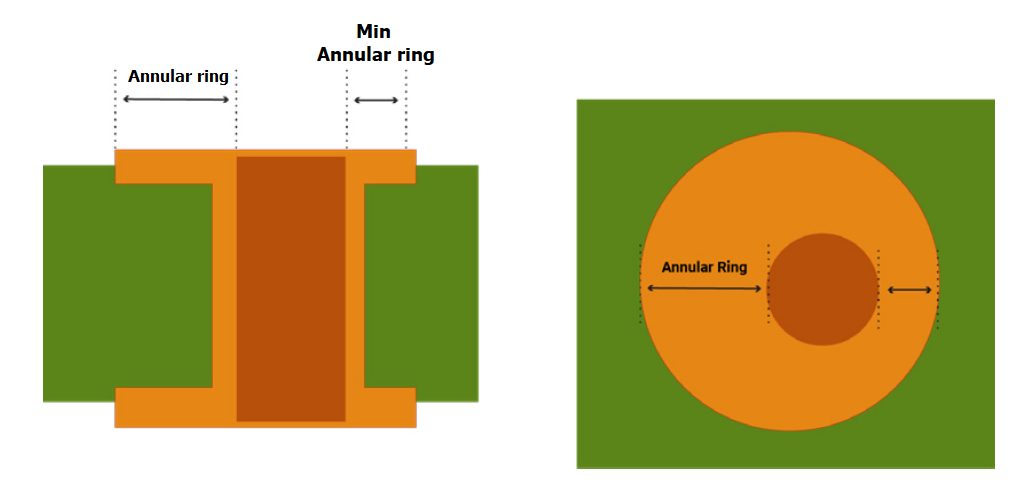

請在設計中為實際生產的物理變異預留空間。在板廠端，最常遇到的 DFM 攔路虎就是「空間不足」，而最致命的往往是孔環 (Annular Ring) 太小。
鑽孔機有其機械公差，壓合也有層間對位偏差。請盡可能放大 Via 的孔環尺寸，或是稍微放寬非關鍵區域的線寬/線距 (Trace/Space)。適度保留製程餘裕 (Tolerances)，能讓板廠的生產更加順暢，您也無需因為良率低落而被迫支付更高的單價。
PCB 成本的計算基礎往往來自於「工作板 (Working Panel)」的使用率。儘管業界標準的工作板尺寸通常是 18” x 24” 或 21” x 24”，但請務必與 eCloud 的工程師討論您的 Array (拼板) 排版方式。
有時候，只要將單板的尺寸微調個 2~3 mm，或是改變 V-Cut 與 Router 的走刀方式，就能讓一張 18" x 24" 的大板多塞入好幾個 Array，直接將單片 PCB 的製造成本降低 10% 以上！
