PCB成本精算專題11: 硬體開發週期的 PCB 成本精算——從概念驗證到量產的規格演進與跨領域差異

產品開發四階段的 PCB 規格演進與跨領域成本精算

這篇文章我們將結合產品開發週期，為你拆解每個階段的 PCB 規格要求與成本精算邏輯，並深度剖析不同產業的板子到底貴在哪裡。幫你在畫下第一根走線時，腦袋裡就有一張清晰的財務與製程地圖。

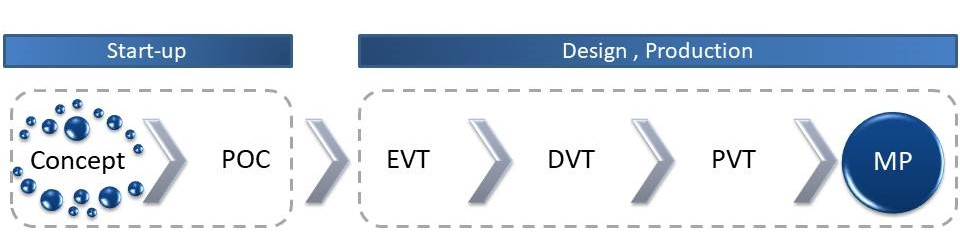

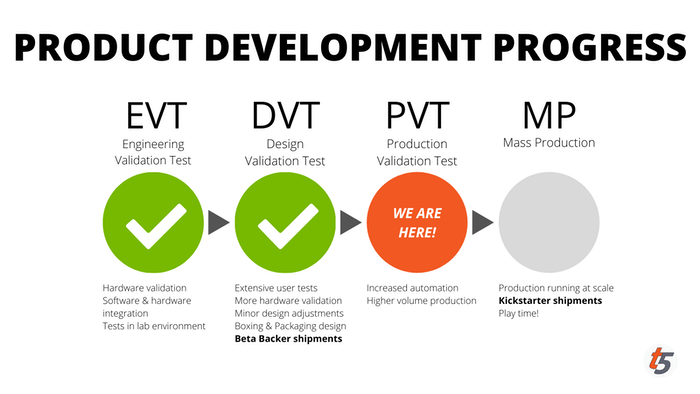

一、 開發四階段的 PCB 規格演進與成本邏輯

硬體開發是一場「用金錢買資訊、用階段降風險」的遊戲。每一個階段的 PCB 都有其階段性任務，千萬別拿量產的標準卡打樣，也別拿打樣的隨性去拼量產。

1. POC 階段：只求速度，不問單價

• 階段目標：核心技術可行性驗證。
• PCB 規格要求：幾乎沒有嚴格的疊構限制。為了最快拿到板子，通常會採用板廠的標準庫存板材、最寬鬆的線寬線距，甚至飛線修改都可接受。
• 成本精算邏輯：這時的成本核心是「時間」。打樣的工程費雖然均攤到單片板子上極高，但總金額極低。此階段絕對不要花時間去做極致的 DFM 最佳化，用最快的交期拿到板子寫韌體才是王道。

2. EVT 階段：規格收斂，真實疊構上線

• 階段目標：完整功能驗證與電氣缺陷排除。
• PCB 規格要求：必須開始採用產品最終預計的疊構與材質。高頻訊號的阻抗控制必須在此階段精準落地，元件封裝也必須與未來量產一致。
• 成本精算邏輯：EVT 會經歷多次改版。此階段的隱形成本在於「頻繁打樣的工程費」與「除錯時間」。這時必須啟動初階的 DFM 審查，確保你選用的特定高頻板材或特殊厚度，不是市場上的稀缺料，否則會為後續帶來巨大的供應鏈風險。

3. DVT 階段：認證掛帥，材料與拼板鎖定

• 階段目標：可靠度驗證與各國安規認證。
• PCB 規格要求：到了 DVT，PCB 的材料清單與疊構必須完全凍結。因為板子將送交實驗室進行極端高低溫、靜電、跌落等破壞性測試。任何板材型號或佈線的微調，都可能導致幾十萬的認證費打水漂。
• 成本精算邏輯：成本重心從打樣費轉移到「治具」與「拼板利用率」。Layout 工程師必須在此時與板廠確認最終的連片拼板方式、工藝邊設計、V-cut 走刀方向。如果拼板利用率低於 80%，在未來的量產中將會每分每秒都在浪費板材成本。

4. PVT 階段：專注良率，消滅隱患

• 階段目標：產線裝配工藝驗證與良率爬坡。
• PCB 規格要求：不允許任何設計變更。完全專注於解決上件時的吃錫不良、板翹、過爐變形等工藝問題。
• 成本精算邏輯：這裡算的是「規模成本」。如果防焊開窗沒設計好導致連錫重工，或是測試點（Test Point）留得太少導致 ICT 測試效率低下，這些在 EVT 看似微不足道的小事，到了 PVT 都會被放大成百萬級別的產線浪費。

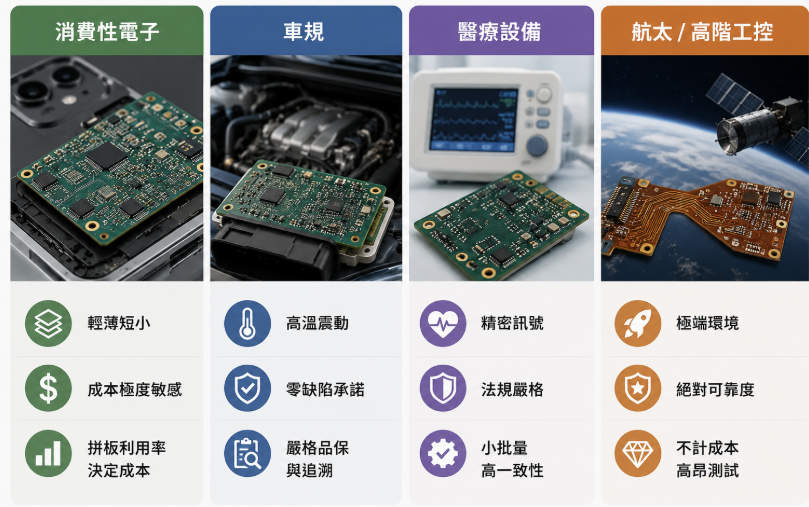

二、 跨領域的 PCB 降維打擊：為什麼車規與航太這麼貴？

了解了時間軸的演進，我們再來看看「空間軸」的差異。同樣是一片 8 層板，消費性電子、車規、醫療與航太的 PCB，其設計規範與製造成本完全是不同次元的概念。

1. 消費性電子：極致的空間與成本壓榨

• 設計痛點：輕薄短小、生命週期短、成本極度敏感。
• 規格特徵：大量使用 HDI 盲埋孔技術來壓縮面積，板材厚度常挑戰 0.8mm 甚至更薄。
• 成本重心：成本取決於拼板利用率與盲埋孔的良率。消費品利潤微薄，一片大板材能切出多少片小板，直接決定了產品的生死。供應鏈通常會尋求多家板廠比價，只要符合基本電氣規範，誰便宜就用誰。

2. 車規：嚴苛的極端環境與零缺陷承諾

• 設計痛點：持續的高溫震動、長達十幾年的生命週期、攸關人身安全。
• 規格特徵：強制要求高 Tg 板材以應付引擎室高溫，大電流路徑廣泛採用厚銅設計，孔銅厚度要求遠高於一般 IPC 標準。
• 成本重心：成本翻倍的原因在於極致的品質管控與追溯性。車規板廠必須具備 IATF 16949 認證，生產過程中頻繁的切片抽檢、自動光學檢驗與 100% 電測，這些品保流程耗費了巨大的成本。且車規一旦鎖定供應商與材料，幾乎不可能隨意更換。

3. 醫療設備：精密公差與嚴格法規

• 設計痛點：訊號極度微弱且不能受干擾，涉及生命維持的設備容錯率為零。
• 規格特徵：阻抗控制的公差要求極嚴（常要求小於 5%），可能需要特殊的表面處理技術以確保長期的接觸可靠度。部分侵入式設備甚至對基材的生物相容性有要求。
• 成本重心：醫療設備通常是「小批量、多樣化」，難以攤提模具與工程費用。最大的成本在於符合 ISO 13485 等醫療法規的驗證週期。打樣與量產板的性能必須具備極高的一致性，任何微小的批次差異都可能導致 FDA 審查卡關。

4. 航太與高階工控：不計代價的絕對可靠度

• 設計痛點：太空輻射、劇烈溫差、極端物理衝擊、維修成本幾乎無限大。
• 規格特徵：大量採用高階的軟硬結合板以適應複雜的機體結構，基材常使用昂貴的聚醯亞胺或其他特殊高頻材料。防焊與保護漆的等級極高。
• 成本重心：在這個領域，成本往往不是首要考量，可靠度才是唯一指標。為了確保萬無一失，可能需要進行高昂的太空環境模擬測試。特殊材料的採購週期極長，且報廢率極高，這些都直接反映在驚人的單片成本上。

三、 總結：DFM 就是把錢花在刀口上

做硬體產品，每推進一個階段都是用真金白銀在探路。

如果在 POC 階段過度糾結成本，你會失去搶佔市場的先機；如果在 DVT 階段才驚覺板材無法通過安規認證，你會面臨推倒重來的巨大災難；如果你拿做消費品的心態去設計車規板，那無休止的退貨與索賠會直接壓垮公司。

真正的成本精算，不是在比價單上砍那幾塊錢的單價，而是在開發初期，就精準對齊產品所屬的產業層級，並在每一個 NPI 階段，實施符合該階段目標的 DFM 策略。這，才是硬體工程師最具價值的護城河。
