在台灣競爭極度激烈的硬體產品開發環境中，專案經理（PM）與研發工程師（RD）的日常，往往充滿了無數次的規格妥協與成本拔河。在檢視 BOM（物料清單）時，團隊的注意力通常高度集中在以下幾個焦點： ●主晶片與記憶體的採購價格 ●各項被動元件的 BOM 總成本 ●代工廠的 SMT 製造與組裝費用 然而，在這些顯而易見的費用之外，PCB 製造成本結構中存在一個經常被跨部門團隊所忽略，卻具有決定性影響的關鍵因素：PCB 拼板利用率（PCB Panel Utilization）。這項指標不僅決定了你的裸板單價，更牽動了後端產線的製造效率，是 DFM（可製造性設計）中極具戰略意義的環節。
要釐清拼板利用率的影響，我們必須先解開 PCB 裸板的報價黑箱。在傳統的 PCB 製造中，材料成本（包含 FR-4 玻璃纖維基板與銅箔）通常佔據了總製造成本的 60% 至 70% 絕對比例。這意味著，當你向板廠採購 PCB 時，你付出的絕大部分金錢，都是在買「材料」本身。
當機構工程師（ME）與 Layout 工程師在設計階段未經妥善考量，導致拼板設計不佳、利用率低於 70% 甚至跌破 65% 時，企業實際上正在為大量被當作廢料丟棄的 FR-4 基板與銅箔材料買單。想像一下，你花錢買了一整塊頂級布料，卻因為剪裁排版不當，最後把 30% 到 40% 的布料直接扔進垃圾桶，這在利潤微薄的消費電子產業中，無疑是致命的浪費。
更重要的是，低拼板利用率的殺傷力不僅止於 PCB 裸板的採購成本，它還會引發連鎖效應，連帶重擊後段組裝工廠的表現，包括：
這也是為什麼在成熟的電子製造企業與頂尖的科技大廠中，拼板設計從來就不只是 Layout 工程師的個人作業，而是跨部門必須共同面對的重要 DFM（Design for Manufacturability）核心議題。
在探討如何優化之前，我們必須先確立拼板利用率的精確定義。
簡單來說，拼板利用率指的是：在一張標準的 PCB 生產大板（Production Panel）中，實際可用於最終產品子板的面積，與大板總面積的比例。
在 PCB 製造業界，工廠並不是直接切出你所需的小板子來生產，而是將多個小板子以陣列（Array）的方式排列在一張標準尺寸的大板上進行壓合、鑽孔與電鍍。目前業界最常見的標準 PCB 生產大板尺寸為 18 吋 × 24 吋（約 457 mm × 610 mm）。
許多初階工程師會誤以為只要把大板面積除以子板面積，就能算出可產出的數量。但實際上，大板並不能「百分之百」被使用，因為製程中必須預留許多不可或缺的物理空間：
扣除上述「必要之惡」後，真正能用來排版的有效區域會比理論面積小上許多。在 PCB 製造業界，通常會使用以下標準來評估拼板品質的優劣：| 拼板利用率 | 業界評估等級 | 狀態解析與建議行動 | | :--- | :--- | :--- | | > 70% | Excellent (極佳) | 排版達到最佳化，具備極高的成本效益。 | | 50%–70% | Good (良好) | 業界常態，在多數應用中可被接受，但仍有微調空間。 | | 30%–50% | Moderate (普通) | 成本開始溢高，建議強烈考慮改變大板尺寸或旋轉角度。 | | < 30% | Poor (極差) | 造成嚴重的材料浪費，必須重新檢視電路板與外型設計。 |
數據會說話，當利用率低於 70% 時，意味著有超過三成的板材最終會變成工業廢料。在毛利「毛三到四」的台灣消費性電子產業中，這種系統性的浪費會直接侵蝕產品的淨利潤，讓 PM 與 Sales 辛苦談下來的訂單白忙一場。
在探討如何提升利用率時，最大的戰場往往落在「分板技術」的選擇上。在 PCB 拼板設計中，最常見的分板方式有兩種，它們各自有著鮮明的優缺點，並直接決定了拼板利用率的上限。
V-cut 是一種非常傳統且高效的分板方式。它的原理是透過圓形刀具，在 PCB 生產大板的上下兩面預先切出 V 型的凹槽。當整塊大板在 SMT 產線完成所有零件的打件與迴焊爐高溫烘烤後，作業員或分板機可以直接沿著 V 型槽將子板折斷分離。
優點：
限制：
因此，V-cut 最適合應用在規則矩形且具備一定厚度的 PCB 設計。
當產品的機構設計要求不規則外型（如圓形的智慧手錶、特殊造型的 IoT 設備），或是板子邊緣有重要的連接器無法使用 V-cut 一刀切過時，工程師通常會採用「郵票孔搭配銑刀分板」的方式。
它的做法是在主板與廢料邊緣保留相連的「連接筋」，並在筋上打出一排密集的小孔（狀似郵票邊緣）。SMT 完畢後，再使用機械銑刀將其切斷。
優點：
缺點：
這些為銑刀與應力緩衝所保留的「淨空區」，就是讓拼板利用率暴跌、PCB 單價飆升的元兇。
許多 PM 在看 DFM 報告時，只看到 PCB 裸板單價的上升，卻忽略了一個隱藏在工廠深處的巨大問題：SMT 產線的生產效率（UPH）。
我們要理解，拼板（Panelization）存在的最大目的之一，就是為了配合 SMT 機台的運作邏輯，進而提高打件效率。如果拼板利用率低，意味著單一張大板上能容納的子板數量變少。這會帶來幾個致命的影響：

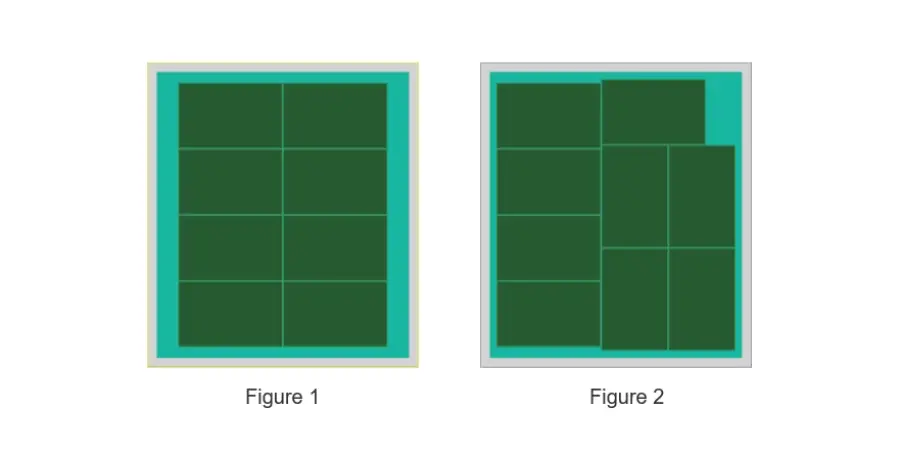

此外，在追求極致利用率的過程中，Layout 工程師有時會將幾塊子板旋轉 90 度或 180 度，試圖塞進大板的剩餘空間裡。這種「俄羅斯方塊」式的排版雖然在紙面上提高了 PCB 利用率，卻會對 SMT 造成另一種災難。
當同一張拼板上的子板方向不一致時，SMT 貼片機的吸嘴（Nozzle）在抓取元件後，需要頻繁地進行微秒級的「旋轉角度」動作，才能將元件準確對齊不同方向的焊盤。在動輒打件數十萬顆元件的量產中，這會大幅降低整體的貼片速度。
因此，卓越的拼板設計，必須是在 「材料利用率」與「SMT 產線效率」 之間取得完美的平衡。
在消費電子產業中，利潤是省出來的。產業的真實精算數據揭露了一個驚人的槓桿效應：
拼板利用率每提升 1%，PCB 的單片製造成本通常能下降 1.2% 至 1.5%。
這個非線性的降幅從何而來？原因在於，高利用率不僅減少了材料浪費，更重要的是，每一張大板所涵蓋的製程固定成本（如曝光、顯影、電鍍、壓合等）被更多的子板給分攤掉了。
我們透過一個真實的專案情境來進行成本試算：
假設工廠生產一張標準 PCB 大板的固定成本為 $50 美元。
| 成本比較項目 | 情境 A (粗放設計) | 情境 B (優化設計) | | :--- | :--- | :--- | | 大板容納子板數 | 80 片 | 100 片 | | 單板攤提成本 | $0.63 | $0.50 |
從上表可以清楚看到，僅僅是透過排版優化將大板產出從 80 片提升到 100 片，單板成本就瞬間下降了 20%。
如果這個專案的目標是量產 10,000 片 PCBA：
| 量產規模分析 | 情境 A (粗放設計) | 情境 B (優化設計) | | :--- | :--- | :--- | | 生產一萬片所需大板數 | 125 張 | 100 張 | | 總材料與加工成本 | $6,250 | $5,000 |
透過優化，專案在 PCB 裸板採購上直接節省了 $1,250 美元。而且，這還沒有將 SMT 產線因為少打了 25 張大板（進出板次數減少）所省下的機台工時與額外效益計算在內。
既然拼板利用率如此重要，硬體團隊該如何在實戰中突破 70% 甚至是 85% 的天花板？常見且有效的優化方法包括以下三項：
過去工程師多半依賴經驗，用 CAD 或 Excel 慢慢畫格子計算排版。現代先進的 PCB 工廠與研發團隊，早已全面導入專業的 Panelization tools。這類軟體擁有強大的演算法，能自動進行（Automatic Nesting）：
透過電腦計算找出最完美的幾何拼圖，同時自動避開工廠的邊緣限制與間距規範。業界數據顯示，採用這類軟體通常可比人工排版額外提高 10%–15% 的利用率。
當單一產品的外型極度不規則（例如 L 型的主機板），無論怎麼旋轉都會留下大量畸零空間時，最佳解法是將不同 PCB 設計混合排版。例如在同一張大板上，將：
全部拼在一起。利用體積細小的模組板去精準填補主板周邊的空白空間，將廢料降到最低。這對於具備多種子板的系統級產品來說，不僅省下材料，還能確保一套 PCBA 完美對應一台成品的物料管理。
這是最核心卻也最難執行的策略。最好的方法其實很簡單：在 PCB 輪廓（Outline）外型設計的最初階段，就將「拼板」納入考量。
這需要強大的跨部門協作：
總結來說，PCB 拼板利用率絕對不是單純的「工廠 Layout 問題」，更不是外包給板廠就能撒手不管的瑣事。它實際上是一個牽一髮而動全身的工程決策，直接影響了：
當你收到一份拼板利用率低於 70% 的 DFM 報告時，這意味著企業往往正在為大量即將被丟棄的廢料買單。
因此，在成熟的硬體開發流程中，企業團隊應該秉持 DFM 精神，在設計階段就提早評估拼板方式、與 PCB 製造商緊密合作進行排版討論，並善用自動化拼板工具優化矩陣。唯有在每一寸 FR-4 基板上錙銖必較，科技廠商才能在競爭極度白熱化的電子產業紅海中，穩穩守住每一分得來不易的利潤。
