前言：當摩爾定律遇上 AI 巨浪

2025 年，我們正站在運算歷史的轉折點。對於身處台灣資通訊（ICT）產業核心的工程師而言，無論你是負責 PCB Layout 的佈線專家、鑽研散熱機構的熱流工程師、還是埋首於 Verilog 的 IC 設計師，這波由生成式 AI（Generative AI）掀起的浪潮，都不僅僅是規格的升級，而是一場對「運算架構」的徹底重構。

過去，我們習慣於 CPU 主導的世界，摩爾定律（Moore‘s Law）穩定地為我們帶來效能紅利。然而，當兆級參數（Trillion Parameters）的模型成為常態，傳統的馮·諾伊曼架構（Von Neumann Architecture）已撞上了物理牆。我們看到的不再是單純的時脈提升，而是異質運算（Heterogeneous Computing）的全面爆發：CPU、GPU、TPU 三足鼎立，各自在不同的戰場上廝殺與合作。

本報告將為台灣的工程社群——從 RD、研究人員到學生——提供一份詳盡的技術指南。我們將深入探討這三種處理器的本質差異，剖析 NVIDIA Blackwell 與 Google Trillium 的架構秘密，並直面 224G SerDes 的 PCB 設計挑戰、CoWoS 先進封裝的良率瓶頸，以及液冷散熱與垂直供電的實作難題。這不僅是技術分析，更是對台灣供應鏈與工程師職涯發展的深度觀察。

TPU

1. 核心架構解密：CPU、GPU 與 TPU 的本質差異

在深入最新的晶片大戰之前，我們必須回到最底層的「第一原理」：為什麼我們需要這麼多種處理器？它們在處理資料的哲學上有何不同？

1.1 CPU：通用運算的指揮官，而非運算苦力

CPU（Central Processing Unit，中央處理器）的設計初衷是「通用性」（Generality）。無論是執行作業系統的核心排程、處理資料庫的複雜查詢，還是執行一段簡單的 Python 腳本，CPU 都能勝任。

標量運算（Scalar Processing）與低延遲： CPU 的核心架構是為了極小化單一指令的執行時間（Latency）而優化的。它擁有巨大的快取記憶體（Cache）和極其複雜的控制邏輯（Control Logic），例如分支預測（Branch Prediction）和亂序執行（Out-of-Order Execution）。這些機制是為了讓 CPU 在面對充滿條件判斷（if-else）的程式碼時，能夠保持流暢。
馮·諾伊曼瓶頸： 然而，在深度學習的訓練過程中，我們需要的是對海量數據進行重複且單調的矩陣乘法。CPU 將大量的電晶體預算花在了控制邏輯和快取上，真正用於算術邏輯單元（ALU）的面積佔比極低。這導致 CPU 在處理大規模平行運算時，受限於記憶體頻寬和運算密度的不足，效率極低。

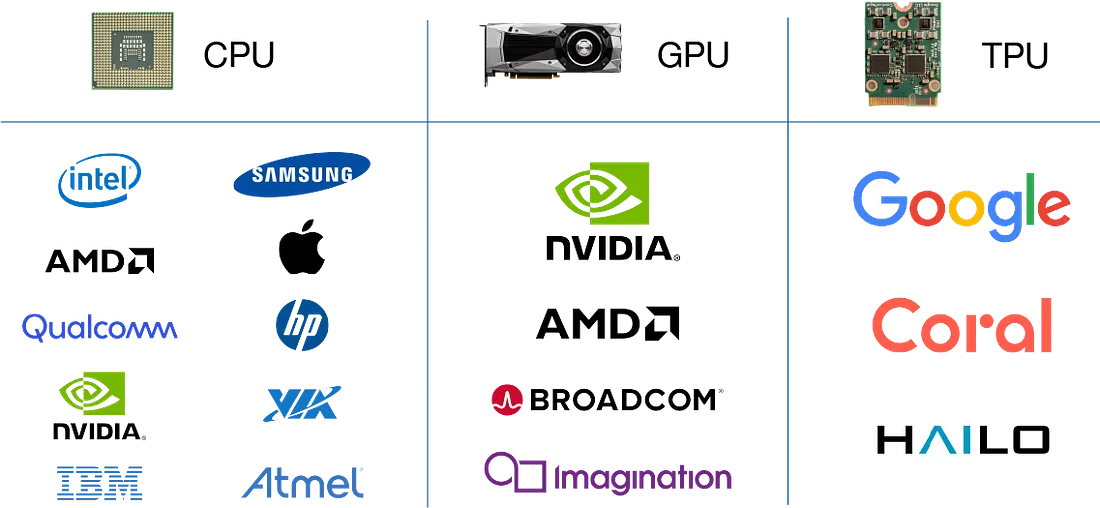

Source: Intel

1.2 GPU：從像素渲染到吞噬平行世界的巨獸

GPU（Graphics Processing Unit，圖形處理器）的崛起，是運算史上最美麗的意外之一。原本為了處理 3D 遊戲中數百萬個像素點的渲染而設計的 SIMT（Single Instruction, Multiple Threads）架構，竟完美契合了神經網路的需求。

向量運算（Vector Processing）與高吞吐量： GPU 擁有成千上萬個小型核心。與 CPU 不同，GPU 的設計哲學是「吞吐量導向」（Throughput-Oriented）。它透過同時執行成千上萬個執行緒（Threads）來隱藏記憶體存取的延遲。當一組執行緒在等待記憶體數據時，GPU 會瞬間切換到另一組執行緒繼續運算，從而保持 ALU 的滿載。
通用性與專用性的平衡： 隨著 NVIDIA 推出 CUDA（Compute Unified Device Architecture），GPU 從單純的繪圖卡進化為 GPGPU（General-Purpose GPU）。NVIDIA 在最新的 Blackwell 架構中，不僅強化了 FP8/FP4 等低精度運算的支援，還保留了相當程度的通用性，使其既能訓練 AI 模型，也能進行科學模擬。

Source: Nvidia

1.3 TPU：為矩陣而生的領域專用架構（ASIC）

Google 的 TPU（Tensor Processing Unit，張量處理器）則是徹底的「領域專用積體電路」（ASIC）。如果說 CPU 是瑞士刀，GPU 是電鋸，那麼 TPU 就是為了切開神經網路這塊硬骨頭而打造的高精密雷射刀。

脈動陣列（Systolic Array）： 這是 TPU 與 CPU/GPU 最本質的區別。在傳統架構中，數據需要頻繁地在暫存器（Register）和記憶體之間搬運。而在 TPU 的脈動陣列中，數據像血液在血管中流動一樣，有節奏地流過運算單元陣列。
- 運作機制： 權重（Weights）被預先載入並固定在陣列中，輸入數據（Activations）從陣列的一端流入，在流動過程中與權重進行乘加運算（MACs），並將部分和（Partial Sums）傳遞給下一個單元，最終從另一端流出結果。
極致能效： 這種設計大幅減少了對記憶體的讀寫次數（Memory Access），從而顯著降低了功耗並提高了運算密度。這也是為什麼 Google 敢於宣稱 TPU 在每瓦效能（Performance per Watt）上優於 GPU 的核心物理基礎。

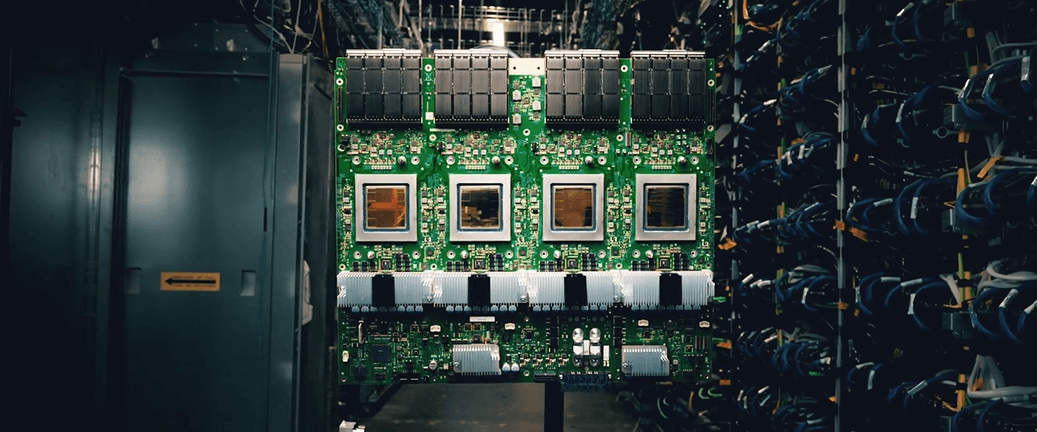

Source: Google

1.4 架構對比總結

2. 2025 硬體軍備競賽：Blackwell、Trillium 與 MI300X 的巔峰對決

2025 年是 AI 硬體的「軍備競賽」元年。隨著模型參數突破兆級，單晶片的效能已不足以支撐，現在的競爭是「系統級」的戰爭。

2.1 NVIDIA Blackwell (B200/GB200)：暴力美學的極致

NVIDIA 的 Blackwell 架構（B100/B200）展現了其在通用 AI 加速領域的統治力。這不僅僅是一顆晶片，而是一個龐大的運算平台。

雙晶片封裝（Dual-Die Design）： 摩爾定律放緩，單顆晶片的面積受限於光刻機的光罩尺寸（Reticle Limit, 約 858mm²）。為了追求極致效能，NVIDIA 在 B200 上採用了 Chiplet 設計，將兩顆全尺寸的 GPU Die 封裝在一起。
- NV-HBI 互連： 這兩顆 Die 之間透過頻寬高達 10 TB/s 的 NV-HBI（High Bandwidth Interface）連接。這個頻寬大得驚人，使得軟體層面完全感覺不到這是兩顆晶片，它表現得就像一顆擁有 192GB HBM3e 記憶體的超級 GPU。
FP4 精度與 Transformer Engine： 這是 B200 的殺手鐧。透過第二代 Transformer Engine，B200 支援 FP4（4-bit Floating Point）精度。這意味著在相同的記憶體頻寬下，吞吐量可以比 FP8 翻倍，對於推論（Inference）任務來說是巨大的優勢。
NVL72 機櫃與銅纜互連： 在 GB200 NVL72 系統中，NVIDIA 做了一個大膽的決定——在機櫃內部使用銅纜（Copper）而非光纖進行 NVLink 互連。
- 背板設計： 這將 72 顆 GPU 連接成一個巨大的單一邏輯 GPU。這種設計大幅降低了功耗和成本（銅纜比光模組便宜且省電），但也對機櫃背板（Backplane）的訊號完整性（SI）提出了地獄級的挑戰。

2.2 Google TPU v6 (Trillium)：垂直整合與光學交換的逆襲

Google 的第六代 TPU（代號 Trillium）走了一條與 NVIDIA 截然不同的道路。Google 不賣晶片，賣的是「服務」與「算力」，這讓他們在架構設計上更能針對自家資料中心進行最佳化。

光路交換（OCS, Optical Circuit Switching）： 這是 Google TPU Pods 最大的護城河。傳統的 GPU 集群依賴電訊號交換機（Infiniband 或 Ethernet），需要昂貴的光電轉換模組。Google 自研了 OCS，透過微機電系統（MEMS）反射鏡，直接在光層面上動態重構 TPU 之間的連線。
- 優勢： 這使得 TPU 集群可以極快地改變拓撲結構（Topology），並且在某個節點故障時，OCS 可以物理上繞過該節點，實現極高的系統可用性。這對於動輒數月的大型模型訓練至關重要。
能效優先： Trillium 的單晶片峰值算力（Peak FLOPS）或許不如 B200 驚人（TPU v6e 的 INT8 算力約 1836 TOPS，而 B200 高達 9000 TOPS），但在「每瓦效能」上，Google 宣稱 Trillium 比上一代 v5e 提升了 67%。
HBM 與互連： Trillium 配備了 32GB HBM，頻寬提升至 1600 GB/s，晶片間互連（ICI）頻寬達到 800 GB/s。雖然規格上看似落後於 B200，但 Google 的策略是依靠其強大的軟體堆疊（JAX/XLA）和大規模集群（Scale-out）能力來彌補單點效能的差距。

2.3 AMD MI300X 與 Intel Gaudi 3：性價比與開放生態的突圍

AMD MI300X： AMD 採取了極致的堆疊策略。MI300X 採用 CDNA 3 架構，透過 3D Hybrid Bonding 將運算核心（XCD）堆疊在 I/O Die 之上。它最大的賣點是 192GB HBM3 的超大記憶體容量和 5.3 TB/s 的頻寬。對於記憶體頻寬受限（Memory-Bound）的 LLM 推論任務（如 Llama 3 70B），MI300X 往往能提供比 H100 更好的性價比。
Intel Gaudi 3： Intel 雖然在 GPU 戰場失利，但 Gaudi 3 走出了一條獨特的路。它放棄了專有的互連協議，直接在晶片上整合了大量 200GbE RoCE 乙太網路介面。這意味著客戶可以使用標準的乙太網路交換機來組建集群，大幅降低了網路建置成本，適合預算敏感的企業用戶。

3. PCB Layout 工程師的極限挑戰：224G SerDes 與訊號完整性

對於台灣的硬體研發團隊，特別是 PCB Layout 工程師和 SI（Signal Integrity）模擬專家來說，AI Server 的規格升級是一場惡夢。當傳輸速率從 112G PAM4 邁向 224G PAM4，PCB 上的每一微米誤差都可能成為致命傷。

3.1 224G SerDes：物理層的泥沼

在 224 Gbps 的速率下，訊號在 PCB 銅箔上的傳輸如同在泥沼中奔跑。

板材大戰（Megtron 8 vs. Megtron 7）： 過去在 100G/400G 交換機上常用的 Panasonic Megtron 6 甚至是 Megtron 7，在 224G 時代已顯得力不從心。
- 介質損耗（Df）： 為了將插入損耗（Insertion Loss）控制在每英吋 1dB 以內（Nyquist頻率下），設計端必須採用 Df 值更低的材料，如 Panasonic Megtron 8、AGC Nelco Meteorwave 8000 或 Isola Tachyon 100G。這些材料的 Df 值通常需低於 0.0015。
銅箔粗糙度（Surface Roughness）： 隨著頻率升高，集膚效應（Skin Effect）使得電流僅在導體表面極薄的一層傳輸。傳統銅箔的表面粗糙度會造成巨大的導體損耗。現在必須指定使用 HVLP（Hyper Very Low Profile） 甚至更高等級的銅箔，其表面粗糙度 Rz 可能小於 1.5 微米。

3.2 Via Stub 的夢魘與背鑽工藝

在 Layout 設計中，Via（導通孔）是訊號換層的必要結構，但未使用的 Via Stub（殘樁）是高頻訊號的殺手。

天線效應與諧振： Stub 會形成開路傳輸線，在高頻下產生強烈的諧振（Resonance Dip），導致特定頻率的訊號被完全吃掉。
背鑽（Backdrilling）的極限： 為了消除 Stub，PCB 廠必須進行背鑽。
- IEEE 802.3df 規範： 針對 224G 應用，建議的 Stub 長度必須小於 6 mil（約 0.15mm），甚至有些設計要求控制在 5 mil 以內。
- 公差挑戰： 一般 PCB 廠的背鑽深度公差約為 ±2 mil 到 ±4 mil。這意味著 Layout 工程師在設計疊構（Stack-up）時，必須在訊號層與下方的參考層之間預留足夠的空間，否則過度背鑽會切斷內部連線，鑽不夠深則 Stub 過長影響 SI。這考驗著台灣 PCB 供應鏈（如欣興、金像電）的精密製程能力。

3.3 佈線與串擾（Crosstalk）

Skip Layer Routing： 為了減少 Via Stub 的影響並降低損耗，現在的設計傾向使用 Skip Layer（跳層） 佈線，例如從 Layer 1 打孔直接連到 Layer 3，而非穿過整個板厚。或者直接採用 HDI（高密度互連） 的盲埋孔技術，雖然成本高昂，但能有效消除 Stub。
玻纖效應（Fiber Weave Effect）： 224G 訊號對 PCB 基材中玻璃纖維的編織方式極度敏感。如果差分對的一條線走在玻纖束上（Dk較高），另一條走在樹脂上（Dk較低），會導致兩者傳播速度不同，產生偏斜（Skew）。解決方案是使用 Spread Glass（扁平玻纖布） 或將走線旋轉一個小角度（Zig-zag routing）。

4. 半導體製程與先進封裝：CoWoS 的良率之戰

台積電的 CoWoS（Chip-on-Wafer-on-Substrate）技術是這波 AI 浪潮的物理基礎，也是目前產能的瓶頸所在。對於半導體製造與封測工程師，理解 CoWoS-S 與 CoWoS-L 的差異至關重要。

4.1 CoWoS-S vs. CoWoS-L：突破光罩極限

CoWoS-S（Silicon Interposer）： 這是 NVIDIA H100 使用的成熟技術。它使用一片巨大的矽中介層來連接 GPU 和 HBM。
- 限制： 矽中介層是透過光刻製程製造的，受限於光罩尺寸。雖然台積電可以透過拼接（Stitching）技術做出超過光罩極限的中介層（如 3 倍光罩尺寸），但矽片越大，良率越低，且極易碎裂。這限制了封裝的總面積。
CoWoS-L（Local Silicon Interconnect）： 這是 Blackwell（GB200）採用的技術，也是造成初期良率波動的關鍵。
- 架構創新： CoWoS-L 放棄了全矽中介層，改用有機中介層（Organic Interposer）作為基底，僅在 GPU 與 HBM、GPU 與 GPU 之間需要高密度互連的地方，嵌入局部的矽橋（LSI, Local Silicon Interconnect）。
- 優勢： 有機中介層可以做得非常大（超大尺寸封裝），且成本較全矽中介層低，適合整合多顆 Chiplet。

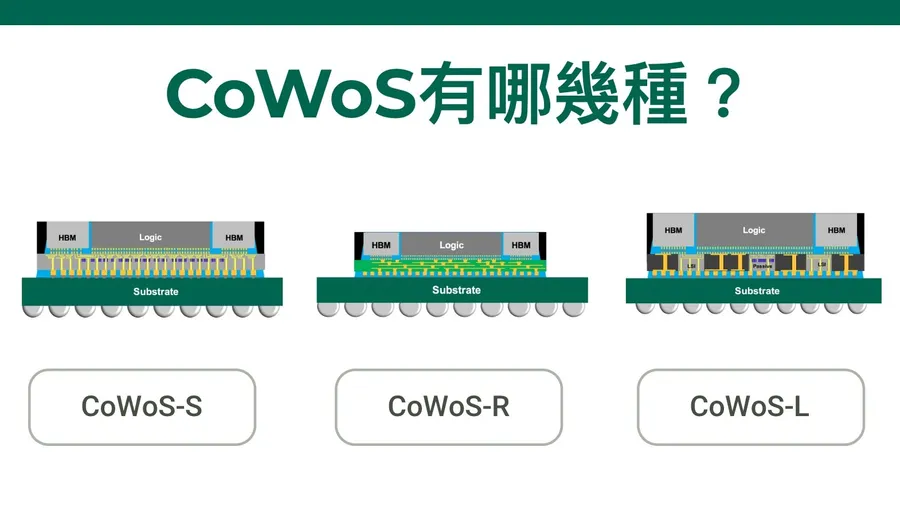

CoWoS-S

4.2 LSI Bridge 與 CTE Mismatch 的戰爭

CoWoS-L 雖然解決了面積問題，卻帶來了新的物理難題，這是近期台灣封測供應鏈（OSAT）最頭痛的問題。

熱膨脹係數（CTE）失配： 一個 CoWoS-L 封裝體包含了 GPU Die（矽）、LSI Bridge（矽）、有機中介層（聚合物/銅）、以及底部的基板。這些材料的 CTE 差異巨大。
翹曲（Warpage）與斷裂： 在封裝的回焊（Reflow）高溫過程中，不同材料的膨脹速度不同，會導致嚴重的翹曲。這可能導致極其微小的 LSI 橋接點（Micro-bumps）斷裂或位移。特別是 Blackwell 需要透過 LSI 橋接兩顆 GPU Die，對準精度（Alignment Accuracy）要求極高。一旦發生偏移，10 TB/s 的互連就會失效。
Underfill（底部填充）挑戰： 由於 LSI Bridge 與周圍有機材料的間隙極小，如何確保 Underfill 膠材能均勻流動且無氣泡（Void-free），也是製程上的一大挑戰。

5. 電源完整性與散熱革命：打破物理熱牆

隨著 NVIDIA B200 的 TDP 突破 1000W 甚至 1200W，傳統的供電和散熱方案已宣告失效。這為台灣的電源供應器與散熱模組廠商（如台達電、光寶、雙鴻、奇鋐）帶來了巨大的機會與挑戰。

5.1 垂直供電（Vertical Power Delivery, VPD）

在傳統的橫向供電（Lateral Power Delivery）中，電流需經過長距離的 PCB 銅箔從 VRM（電壓調節模組）流向 GPU。

IR Drop 的挑戰： 當電流超過 1000A 時，即便 PCB 銅箔再厚，路徑上的 I²R 損耗（銅損）也會產生顯著的電壓降（IR Drop）和熱量。這不僅浪費能源，還會導致 GPU 電壓不穩。
VPD 解決方案： 以 Vicor 為代表的廠商推動了 VPD 架構。將電源模組直接放置在 GPU 的正下方（PCB 背面），電流垂直穿過 PCB 給 GPU 供電。
- 優勢： 這將 PDN（Power Delivery Network）阻抗降至最低，大幅減少傳輸損耗。
- PCB 設計難度： 這使得 PCB 設計變得極其複雜，因為要在 GPU 正下方佈置大量的電源過孔（Power Vias），同時還要避開高速訊號過孔，對 PCB 的層數和鑽孔精度要求極高，這是台灣 PCB 廠的高階製程護城河。

5.2 液冷革命：從選配變標配

GB200 NVL72 的推出宣告了氣冷時代在高效能運算領域的終結。

Cold Plates（水冷板）： 冷板必須精密加工以覆蓋 GPU、HBM 及 VRM。內部的微流道（Micro-channels） 設計是散熱效率的關鍵，需要極高的 CNC 加工精度和真空釺焊技術以防漏液。台灣廠商如雙鴻（Auras） 和奇鋐（AVC） 在此領域擁有深厚的專利佈局。
CDU（Coolant Distribution Unit）： 這是液冷系統的心臟，負責監控流量、壓力與溫度。台灣廠商正在從單純的零組件供應商轉型為系統整合商，提供 Manifold（分歧管）和 CDU 的整體解決方案。
UQD（Universal Quick Disconnect，快拆接頭）： 這是液冷系統中最關鍵的「小零件」。為了防止在維護時冷卻液洩漏，UQD 必須具備極高的可靠性和防漏設計。目前市場主要由 Stäubli 等外商主導，但台灣廠商如富世達（Fositek） 正在積極切入此高毛利領域，力求通過 NVIDIA 的認證。

6. 軟體定義硬體：CUDA、JAX 與編譯器戰爭

硬體只是入場券，軟體才是護城河。對於台灣的軟體工程師和學生來說，選擇學習哪種技術堆疊（Tech Stack）關乎未來的職涯發展。

6.1 CUDA：NVIDIA 的絕對防線

CUDA 已經發展了近 20 年，擁有最豐富的算子庫（Libraries）和開發者社群。大多數現有的 AI 模型和論文程式碼都是基於 PyTorch + CUDA 開發的。這形成了強大的路徑依賴（Path Dependency），使得競爭對手難以在短期內撼動其地位。

6.2 JAX 與 XLA：Google 的函數式編程反擊

PyTorch 在 TPU 上的運行（透過 PyTorch/XLA）歷史上體驗並不完美，除錯（Debugging）困難且常有性能折損，主要因為 XLA 的 Lazy Execution 模式與 PyTorch 的 Eager Mode 本質上的衝突。

因此，Google 大力推廣 JAX。

JAX 的優勢： JAX 是一個基於函數式編程（Functional Programming）的框架，它與 XLA（Accelerated Linear Algebra）編譯器結合得天衣無縫。在 TPU 上，JAX 通常能比 PyTorch 發揮出更高的效能，特別是在大規模並行訓練（SPMD）上。JAX 的 jit (Just-In-Time) 編譯能將 Python 函數轉換為極致優化的 XLA HLO (High Level Operations) 代碼。

6.3 Kernel 開發：Triton vs. Pallas

對於追求極致效能的 AI 工程師，撰寫自定義 Kernel 是必經之路。

Triton： OpenAI 推出的語言，讓開發者可以用類似 Python 的語法寫出高效的 GPU Kernel，打破了 CUDA C++ 的高門檻。Triton 現在是 PyTorch 2.0 的預設編譯後端（Inductor），生態系日益壯大。
Pallas： Google JAX 推出的 Kernel 語言，允許開發者針對 TPU（和 GPU）撰寫底層 Kernel。Pallas 提供了對 TPU 記憶體階層（HBM -> VMEM -> SMEM）的精細控制。
- 難度對比： Pallas 的學習曲線極其陡峭，需要開發者對 TPU 的硬體管線（Pipeline）和 DMA 傳輸有深刻理解，目前主要由 Google 內部和頂級研究機構使用。

7. 台灣工程師的職涯與市場觀察

7.1 系統廠（ODM）的價值重估

過去，台灣的系統組裝廠（如廣達、緯穎、鴻海）常被視為毛利微薄的代工廠。但在 AI Server 時代，情況發生了逆轉。

Rack-Scale Integration： 現在的 AI Server 不再是單機出貨，而是以「機櫃（Rack）」甚至「Pod」為單位。GB200 NVL72 一個機櫃的造價高達數百萬美元，設計難度涵蓋了液冷流體力學、高壓配電（Busbar）、高速訊號佈線。ODM 廠掌握了這些複雜的系統整合能力，成為了 CSP（雲端服務供應商）不可或缺的夥伴。
薪資結構變化： 頂級的 AI 系統工程師在 O
