##本報告將作為「實戰總結」，深入剖析從基礎材料物理到混合層壓（Hybrid Construction）的工藝細節，並結合台系與全球供應鏈的最新動態，為台灣的 RD 與機電系學生提供一份詳盡的選材實戰指南。我們將打破迷思，探討如何在追求極致性能與控制 BOM 成本之間，找到那個稍縱即逝的「黃金平衡點」。

第一章：材料物理與經濟學——打破 FR-4 與高頻材料的二元對立

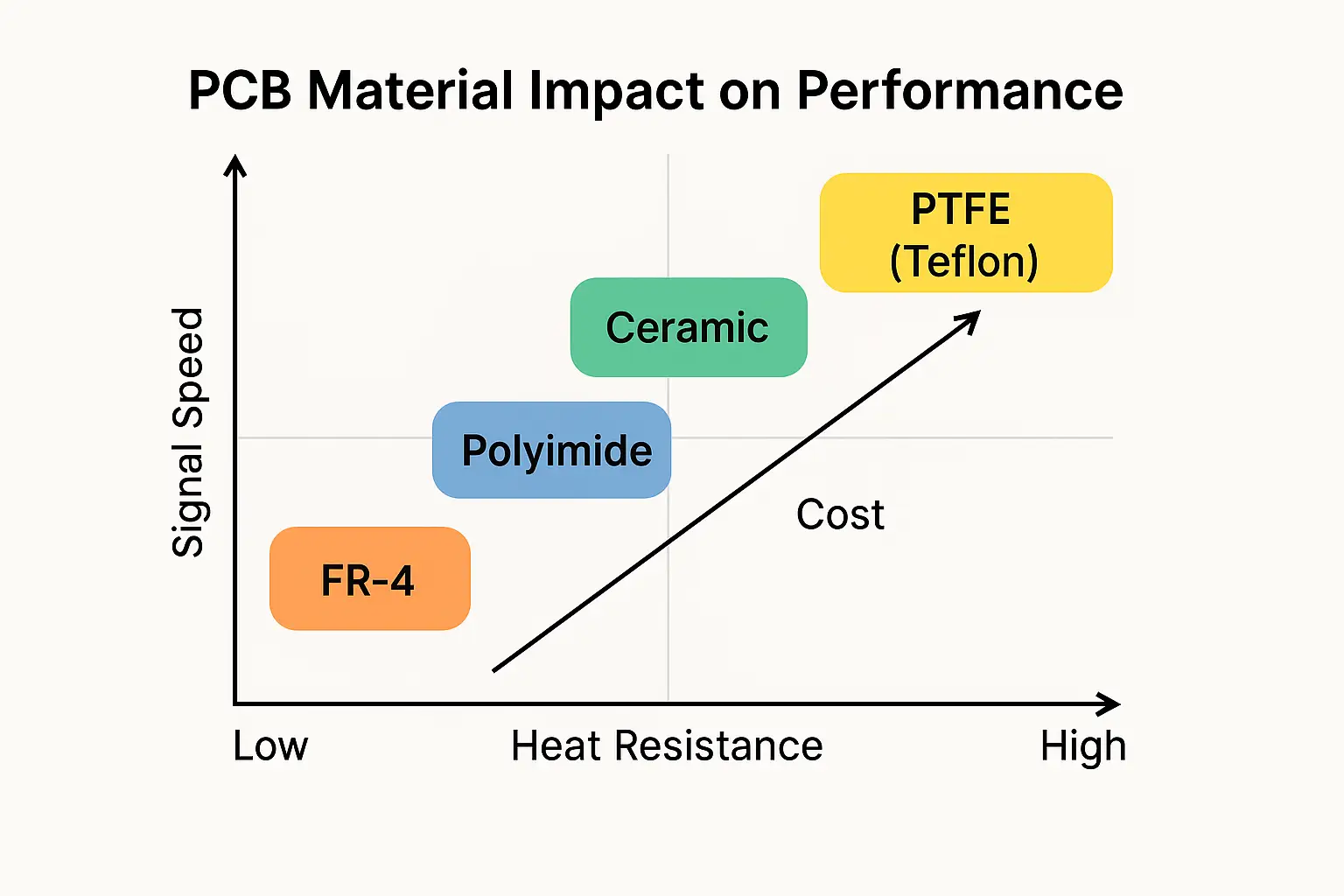

在過去的低速時代，PCB 選材往往是一個簡單的二元選擇：絕大多數情況下使用標準的 FR-4（環氧樹脂+玻纖布），只有在極少數的射頻（RF）設計中才會考慮昂貴的 PTFE（如 Rogers 品牌）。然而，這種二分法在當今的高速數位電路設計中已經完全失效。隨著訊號頻率突破 10GHz、20GHz 甚至 100GHz，材料介電損耗（Dielectric Loss）成為了訊號衰減的主因，市場上也隨之演化出了細分極為精細的材料光譜。

1.1 介電常數（Dk）與散逸因子（Df）的頻率響應深層解析

對於資深 RD 而言，Dk 和 Df 不僅僅是 datasheet 上的一個數字，它們代表了訊號在微觀層面與材料交互作用的物理機制，以及隨之而來的成本代價。

1.1.1 Dk（介電常數）：速度與阻抗的物理意義

介電常數（Dielectric Constant, Dk）衡量的是材料在電場中儲存電能的能力。

• 訊號傳播速度： 訊號在 PCB 走線中的傳播速度 Vp 與 Dk 的平方根成反比。低 Dk 材料意味著更快的傳輸速度，這對於需要嚴格控制時序（Timing Budget）的高速匯流排（如 DDR5）至關重要。
• 阻抗控制與線寬： 在阻抗固定（例如 50Ω單端或 85Ω差分）的前提下，降低 Dk 允許工程師設計更寬的走線寬度。更寬的走線意味著更大的導體截面積，從而降低了「導體損耗」（Conductor Loss）和「集膚效應」（Skin Effect）的影響。
• 成本隱喻： 降低 Dk 通常需要改變樹脂配方（例如引入 PPE/PPO 取代環氧樹脂）或使用特殊的低 Dk 玻纖布（如 NE-glass），甚至引入中空玻璃球填充物。這些技術手段直接推高了材料成本。

1.1.2 Df（散逸因子）：能量損耗的熱力學

散逸因子（Dissipation Factor, Df 或 tan delta）代表了電場能量在介質中轉化為熱能的比例。

• 訊號衰減： Df 是介電損耗（Dielectric Loss）的決定性因素。在 25Gbps 以上的速率中，介電損耗往往超過導體損耗成為主導。一個 Df 從 0.020（普通 FR-4）降低到 0.002（極低損耗材料）的改變，在 20 英寸的長走線中可能意味著 10dB 以上的訊號改善。
• 熱穩定性： 低 Df 材料通常也意味著分子極性較低，這有助於在高頻高功率下減少材料本身的自發熱，這對於 AI 伺服器中動輒數百瓦的 OAM 模組尤為關鍵。

1.2 從 Mid-Loss 到 Ultra Low-Loss：材料分級與成本指數

為了在性能與成本間取得平衡，RD 必須熟悉各個等級材料的特性與價格區間。以下表格綜合了市場主流材料的性能與相對成本（以標準 FR-4 為基準 1.0）：

| 材料等級 (Grade) | Dk @ 10GHz | Df @ 10GHz | 相對成本 (Cost Index) | 典型應用 (Typical Applications) | 代表材料 (Representative Materials) | | :--- | :--- | :--- | :--- | :--- | :--- | | Standard FR-4 | 4.2 - 4.5 | 0.015 - 0.020 | 1.0 | 消費電子, IoT, 低速控制板 | Nan Ya NP-175F, Isola 370HR | | Mid-Loss | 3.8 - 4.0 | 0.010 - 0.015 | 1.3 - 1.6 | Entry Server, PCIe Gen 3 | Doosan DS-7409D, Shengyi S7045G | | Low-Loss | 3.6 - 3.8 | 0.006 - 0.008 | 1.8 - 2.5 | Mainstream Server, PCIe Gen 4 | Panasonic Megtron 6, ITEQ IT-170GRA | | Very Low-Loss | 3.4 - 3.6 | 0.004 - 0.005 | 2.5 - 3.5 | High-end Server, 100G Switch | ITEQ IT-968, EMC EM-888, Megtron 7 | | Ultra Low-Loss | 3.2 - 3.4 | 0.002 - 0.003 | 4.0 - 6.0 | AI OAM/UBB, 400G/800G, PCIe Gen 5/6 | Megtron 8, EMC EM-892K, TUC ThunderClad 3+ | | RF/PTFE | 2.9 - 3.2 | 0.001 - 0.002 | 8.0 - 15.0+ | 77GHz Radar, 5G Antenna | Rogers RO3003/4350B, Taconic TLY-5 |

深度解析：

• 性價比陷阱： 許多 RD 習慣使用 Panasonic Megtron 6 作為「高級板材」的代名詞。然而，在 PCIe Gen 5 的設計中，Megtron 6 的 Df (約 0.004) 可能已經捉襟見肘，導致需要使用更昂貴的 Retimer 晶片來補償訊號。此時，若升級到 Megtron 7 或台系同級的 EMC EM-891K，雖然 PCB 成本上升，但若能省下一顆 Retimer，系統總成本（Total BOM Cost）反而下降。這就是「黃金平衡」的精髓。
• PTFE 的極端代價： Rogers RO3000/4000 系列雖然電氣性能無敵，但其加工成本極高（難鑽孔、需特殊電漿除膠渣）。除非是 77GHz 雷達或極高頻天線，否則在數位電路中應盡量避免全板使用 PTFE，這也是「混合層壓」技術誕生的主因。

1.3 鏈路預算（Link Budget）與選材的數學遊戲

選材不應是憑感覺，而應基於嚴謹的「損耗預算」。

假設一個 PCIe Gen 5 通道（32 GT/s, Nyquist 頻率 16 GHz）允許的總通道損耗為 -36 dB。

• 晶片封裝損耗： -4 dB
• 連接器損耗： -2 dB
• 留給 PCB 走線的預算： -30 dB

若走線長度為 15 英寸：

• 使用 Mid-Loss 材料（損耗約 1.2 dB/inch @ 16GHz）： 總損耗 18 dB -> PASS (裕度很大)。
• 使用 FR-4（損耗約 2.5 dB/inch @ 16GHz）： 總損耗 37.5 dB -> FAIL。

但若走線長度增加到 25 英寸（如大型伺服器背板）：

• 使用 Mid-Loss 材料： 總損耗 30 dB -> 邊緣 PASS (風險高)。
• 使用 Low-Loss 材料（損耗約 0.9 dB/inch）： 總損耗 22.5 dB -> PASS (安全)。

RD 的工作就是透過模擬（Simulation），在滿足 Pass 的前提下，找到成本最低的材料等級。

eCloud 給研發工程師的建議 1

「不要為過剩的性能買單，但也不要讓 PCB 成為系統瓶頸。」

1. 建立自己的損耗資料庫： 不要只依賴廠商的 Datasheet。不同疊構（Stripline vs Microstrip）、不同銅箔粗糙度（HVLP vs RTF）下的真實損耗值往往與標稱值有差異。建議 RD 團隊建立內部的材料損耗實測資料庫。
2. 系統級成本觀（TCO）： 在評估材料貴賤時，要把 Retimer、Redriver、連接器升級的成本一起算進來。有時候，把 PCB 每平方英尺成本增加 20 美元，可以省下 50 美元的 IC 成本，這才是真正的 Cost Down。
3. 善用台系替代料： Panasonic 是行業標竿，但不是唯一選擇。對於非核心專案，台光電（EMC）、聯茂（ITEQ）和台豐（TUC）的材料往往能提供更好的性價比和交期。

第二章：混合層壓 (Hybrid Stack-up) 的核心設計邏輯

當單一材料無法同時滿足電氣性能與機械強度，或者全板使用高頻材料成本過高時，「混合層壓」（Hybrid Construction）成為了解決方案。這種技術在車用雷達、5G 天線模組以及高階伺服器主板中已成為主流。

2.1 混合層壓的物理挑戰：CTE 不匹配的詛咒

混合層壓最令人頭痛的問題在於不同材料的熱膨脹係數（CTE, Coefficient of Thermal Expansion）不一致。

• CTE 機制： FR-4 是玻璃纖維增強的環氧樹脂，其 X-Y 軸 CTE 受玻纖布控制（約 12-16 ppm/°C），Z 軸 CTE 受樹脂控制（較大）。而 PTFE（如 Rogers 3003）是陶瓷填充的氟聚合物，其 CTE 特性可能截然不同。
• 失效模式：
  1. 分層（Delamination）： 當板子經歷 Reflow 高溫（260°C）時，如果層與層之間的膨脹速度差異過大，結合力較弱的介面（通常是 PTFE 與 FR-4 Prepreg 之間）就會被撕裂。
  2. 導通孔斷裂（Via Barrel Crack）： 如果混合材料的 Z 軸 CTE 差異很大，導通孔的銅壁在熱脹冷縮中會受到週期性的拉扯應力，最終導致斷裂開路。
  3. 板彎板翹（Warpage）： 這是 SMT 製程的噩夢。如果結構不對稱，冷卻後的板子會像洋芋片一樣捲曲，導致 BGA 焊接失效。

2.2 結構對稱性：Hybrid 設計的第一鐵律

為了對抗 CTE 不匹配帶來的應力，堆疊設計必須嚴格遵守「對稱性」。

• 材料對稱： 以 PCB 中心層為軸，上下的材料型號、厚度、樹脂含量必須盡量一致。例如，如果 Top Layer 使用了 10mil 的 Rogers 4350B，Bottom Layer 最好也使用相同的材料和厚度。
• 銅分布對稱： 除了材料，各層的殘銅率（Copper Balance）也必須平衡。RD 在 Layout 階段，必須在空曠區域鋪設「假銅」（Dummy Copper/Thieving），這不僅是為了電鍍均勻性，更是為了平衡熱應力。

2.3 黏合系（Bonding System）的選擇策略

在 Rogers Core 與 FR-4 混壓時，普通的 FR-4 Prepreg 有時無法提供足夠的結合力，或者其流膠特性（Rheology）無法填滿 Rogers 表面的微孔。

• 相容性 Prepreg： Rogers 4000 系列是碳氫化合物陶瓷材料，設計上特意使其加工特性接近 FR-4，因此通常可以直接使用標準的 High-Tg FR-4 Prepreg（如 Isola 370HR PP）進行壓合。
• 專用黏合片（Bondply）： 對於純 PTFE 材料（如 Rogers 3000），通常需要使用專用的 Bondply（如 RO3001 或 2929 Bondply）或各向異性導電膜（ACF）類材料，這類材料能提供更好的化學鍵結，但成本較高且壓合參數視窗較窄。
• 工藝順序： 常見的做法是「Cap Construction」——先將 FR-4 內層板做好線路，再將 Rogers Core 壓合在最外層。這樣可以保護脆弱的高頻材料免受過多製程傷害。

2.4 實戰案例：車用 77GHz 雷達的 Hybrid 結構

車用雷達需要極低損耗的 PTFE 材料（如 Rogers RO3003，Dk=3.0, Df=0.0010），但全板使用 RO3003 成本太高且機械強度太軟。

• 解決方案：
  • L1-L2 (RF Layer): 使用 5mil 或 10mil 的 Rogers RO3003。RF 訊號走在 L1 微帶線，參考層為 L2。
  • L2-L3 (Bonding): 使用 FR-4 Prepreg (需具備低流動性 Low Flow 或專用 Bondply) 黏合。
  • L3-L6 (Digital/Power): 使用 High-Tg FR-4 Core (如 ITEQ IT-180 或 Nan Ya NP-175F)。數位控制訊號和電源走在這些便宜且堅固的層上。
• 優勢： 關鍵的毫米波訊號完全在高性能材料上傳輸，而數位部分使用便宜材料，且 FR-4 提供了整板所需的機械剛性（Stiffness），便於安裝和散熱。

eCloud 給研發工程師的建議 2

「混合層壓是一門藝術，對稱是它的靈魂。」

1. 盡早與 PCB 廠溝通（Early Vendor Involvement）： 不要等到 Layout 做完了才去問工廠能不能做。Hybrid Stack-up 需要特殊的壓合參數（升溫速率、壓力曲線）。請務必在設計初期就向南亞、欣興或高技（Unitech）索取「已驗證的 Hybrid 參考堆疊」。
2. 關注 Z 軸 CTE： 在選擇與 Rogers 混壓的 FR-4 材料時，務必選擇 High-Tg (Tg > 170°C) 且 Low Z-CTE 的型號。這能最大程度減少熱循環中的 Z 軸拉扯，保護導通孔。
3. 避免「孤島」效應： 在混合板的 FR-4 層區域，大面積的銅箔能幫助抓住樹脂，減少分層風險。不要在介面處留下大面積無銅區。

第三章：台系供應鏈的崛起——性價比的替代方案

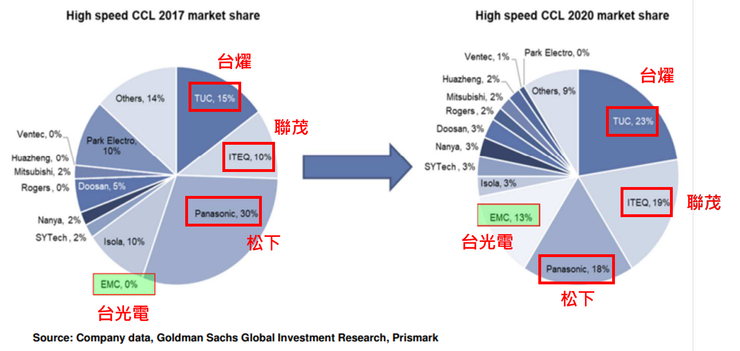

過去，高階高頻材料市場長期被美系（Rogers, Isola）和日系（Panasonic, Mitsubishi）廠商壟斷。但近年來，隨著 AI 伺服器需求的爆發和地緣政治供應鏈重組，台灣本土材料商在技術上取得了巨大突破，提供了極具競爭力的替代方案。這也是 RD 進行成本控制的重要武器。

3.1 聯茂電子（ITEQ）與台光電（EMC）的逆襲

在 NVIDIA 的 AI 伺服器與 Google TPU 供應鏈中，台系材料商已不再是配角，而是核心供應商。

3.1.1 台光電 (EMC - Elite Material Co.)

• 強項： 無鹵素（Halogen-free）材料的霸主，手機與手持裝置市佔率極高，近年在 AI Server 領域大有斬獲。
• 殺手級產品： EM-892K / EM-892K2。這款材料定位於 Ultra Low Loss，主要對標 Panasonic Megtron 7/8。其 Df 值可達 0.002 以下 (@10GHz)，且具備優異的耐熱性，已大量應用於 800G 交換機與高階 AI 伺服器主板（UBB）。
• 應用建議： 若專案需要符合嚴格的環保法規且追求極致性能，EMC 是首選。

3.1.2 聯茂電子 (ITEQ)

• 強項： 長期深耕網通與伺服器基礎建設，產品線覆蓋 Mid-Loss 到 Extreme Low Loss。
• 殺手級產品： IT-968 / IT-988GSE。IT-968 是目前伺服器市場的高性價比之王，性能接近 Megtron 7 但價格更具優勢。其特殊的樹脂配方使其在多層板壓合後的 Dk 穩定性極佳。
• 應用建議： 對於 PCIe Gen 5 伺服器或 400G 交換機，IT-968 是一個能顯著降低成本且性能足夠的選擇。

3.2 台豐（TUC）與南亞塑膠（Nan Ya Plastics）

3.2.1 台豐 (TUC - Taiwan Union Technology Corp.)

• 強項： 被稱為「隱形冠軍」，在超低損耗材料領域技術深厚。
• 殺手級產品： ThunderClad 3+ (TU-933+)。專為 112G/224G 應用設計，電氣性能極具競爭力，且在熱可靠性上表現出色，適合高層數（High Layer Count）的背板設計。其特殊的極低輪廓銅箔（HVLP）結合力技術，使其在高速訊號表現上不輸日系大廠。
• 應用建議： 當遇到極高層數（>30層）的背板設計且擔心 CAF 問題時，TUC 的材料值得評估。

3.2.2 南亞塑膠 (Nan Ya Plastics)

• 強項： 台塑集團的垂直整合能力（玻纖紗、銅箔、樹脂全自製），成本控制能力無人能敵。
• 殺手級產品： NP-175F / NP-175F (Low Loss)。雖然南亞在 Ultra Low Loss 領域起步較晚，但在 Mid-Loss 和 High-Tg FR-4 領域是絕對的王者。NP-175F 品質極度穩定，常被用於 Hybrid 板的「非訊號層」以降低成本。
• 應用建議： 在混合層壓設計中，將 NP-175F 作為 Core 和 Prepreg 用於電源層和地層，搭配外層的高階材料，是降低 BOM Cost 的最佳組合。

3.3 替代料驗證的關鍵指標（Qualifying Second Source）

當 RD 想要引入台系材料替代日美系材料以降低成本時，不能只看 Datasheet 上的 Dk/Df。必須執行嚴格的驗證流程：

1. CAF（導電陽極絲）耐受性測試： AI 伺服器通常在高電壓（48V/54V）下運行，且層間距極小。材料必須通過高溫高濕偏壓測試（THB），確保不會生長銅絲導致內部短路。
2. 吸濕率（Moisture Absorption）： 吸水是 PCB 的隱形殺手，會導致 Dk/Df 升高（水是高 Dk 物質），並在回流焊時引發爆板。台系材料在配方改良後，吸濕率已大幅降低，但仍需關注 Datasheet 中的吸水率數據（通常應 < 0.1%）。
3. 銅箔粗糙度（Surface Roughness）： 材料商通常有多種銅箔選項（Standard, RTF, VLP, HVLP）。有時候，使用較便宜的介質材料搭配 HVLP（Hyper Very Low Profile） 銅箔，其訊號表現可能優於昂貴介質搭配標準銅箔，且成本更低。這是一個經常被忽略的 Cost-down 技巧。

eCloud 給研發工程師的建議 3

「善用供應鏈競爭，建立階梯式 AVL。」

1. 建立 AVL（合格供應商清單）階梯： 不要在 BOM 表上只寫一家料號。
   • Tier 1 (核心訊號層): 指定 Panasonic Megtron 7 或 EMC EM-892K（確保性能）。
   • Tier 2 (次要電源層): 開放 Nan Ya NP-175F 或 ITEQ IT-180（確保成本）。
2. HVLP 銅箔是低成本升級的神器： 如果你的模擬結果顯示損耗在邊緣（Marginal），先別急著換更貴的樹脂材料。試著問廠商：「這款材料能不能配 HVLP 銅箔？」通常 HVLP 帶來的損耗改善（減少集膚效應）非常顯著，而成本增加遠小於升級樹脂。
3. 關注垂直整合廠商： 像南亞這種連玻纖布和銅箔都自己做的廠商，在產能吃緊（如 AI 爆發期）時，供貨穩定性和價格波動通常比純壓合廠更好控制。

第四章：AI 伺服器與高速運算的實戰案例分析

以 NVIDIA H100/H200 或 GB200 為代表的 AI 伺服器，是目前 PCB 技術的巔峰，也是混合層壓與高階材料應用的最佳範本。了解這些頂級產品的選材邏輯，能讓 RD 在設計中低階產品時有更宏觀的視野。

4.1 OAM (OCP Accelerator Module) 模組的選材策略

OAM 模組（如 NVIDIA 的 GPU 模組）承載了核心運算晶片，訊號速率極高（112G PAM4），且電流密度極大。

• 設計特徵： 通常為 18-24 層，高密度 HDI（3階或 4階 Any-layer），極高的佈線密度。
• 材料選擇：
  • 性能優先： 必須使用 Ultra Low Loss 材料（如 Megtron 8, EMC EM-892K, TUC ThunderClad 3+）。因為在這麼小的空間內，散熱和訊號完整性是絕對的瓶頸，沒有任何妥協空間。
  • 混合策略： OAM 極少使用混合層壓。為什麼？因為 OAM 尺寸小、層數多、盲埋孔多，混合不同 CTE 的材料會導致極高的 HDI 製程風險（鐳射鑽孔對位不準、孔壁分離）。此外，OAM 單價極高（數千美元），PCB 材料成本佔比相對較小，因此傾向全板使用最高階材料以確保可靠度。

4.2 UBB (Universal Baseboard) 主板的混合設計

UBB 是承載 8 顆 OAM 的大尺寸主板，尺寸巨大（通常大於 20x24 英寸），且層數多（22-26 層）。

• 設計特徵： 超大尺寸、長距離走線（需跨越整張板子連接 GPU）、極大的電源需求（數千瓦）。
• 材料選擇與混合實戰： UBB 是混合層壓的典型應用場景。
  • 高速訊號層： 使用 Megtron 7/8 等級材料，確保 GPU-GPU 及 GPU-Switch 之間的 112G/224G 訊號品質。
  • 電源/地層（Middle Layers）： 由於 UBB 需要極大的電流傳輸能力，中間的厚銅層（2oz/3oz）主要負責導電和散熱，對 Dk/Df 不敏感。因此，這裡可以使用 High-Tg FR-4 (如 Nan Ya NP-175F) 或 Mid-Loss 材料。
  • 經濟效益： 一張 UBB 面積巨大，如果全板使用 Megtron 8，成本將是天文數字。透過將中間 10-14 層替換為 FR-4，材料成本可降低 30%-40%，且 FR-4 較好的機械剛性（Young's Modulus）有助於抑制大尺寸板在 Reflow 時的下垂（Sagging）與翹曲。

4.3 玻璃基板（Glass Core）與未來的 CPO 趨勢

雖然目前尚未普及，但針對下一代光電共封裝（CPO, Co-Packaged Optics）和 224G/1.6T 傳輸，傳統有機材料（Organic Substrate）已接近極限。

• 玻璃基板優勢： 玻璃具有極低的 Dk/Df，且表面極度平整（Roughness 近乎零），能完美支持細線寬（<5um）光刻製程。更重要的是，玻璃的 CTE 可以調整至與矽晶片（Silicon Die）完全匹配，徹底解決熱應力問題。
• RD 的前瞻： 雖然現在還在研發階段，但了解 TGV（Through Glass Via）技術和玻璃基板特性，有助於 RD 規劃未來 3-5 年的技術路線圖（Roadmap）。

eCloud 給研發工程師的建議 4

「大板混壓，小板全高階。」

1. 尺寸決定策略： 對於 OAM 這種小尺寸、高密度、高價值的模組，不要為了省一點錢去嘗試混合層壓，HDI 的良率風險會讓你得不償失。
2. UBB 級大板必混壓： 對於伺服器主板或背板，混合層壓幾乎是必須的。但要注意，混合層壓的 FR-4 部分必須是「Low Flow」或與高頻材料相容的型號，避免壓合時流膠不均導致厚度失控，影響阻抗控制。
3. 向參考設計學習，但要驗證： NVIDIA 或 Intel 的 Reference Design 通常會指定最高規的材料以確保 Pass。但在量產階段，RD 的價值在於透過驗證找到 Cost-down 的空間（例如在 UBB 上導入台系混合材料）。

第五章：先進製造與成本控制——除了材料單價還有什麼？

很多 RD 在做成本估算時，只計算了每張芯板（Core）和膠片（Prepreg）的單價，卻忽略了「隱形成本」。在混合層壓中，隱形成本往往佔據了總成本的 30% 以上。

5.1 製程複雜度帶來的成本（Process Overhead）

• 壓合次數（Lamination Cycles）： 標準通孔板（Through Hole）只需一次壓合。但若設計了 2 階或 3 階 HDI（如 3+N+3），或者需要埋孔（Buried Via），就需要 2 次、3 次甚至更多次壓合。每次壓合都意味著工廠產能的佔用、能源消耗和良率風險。
  • RD 策略： 在不影響佈線密度的前提下，盡量減少 HDI 階數。例如，透過優化 Fan-out 設計，將 3+N+3 簡化為 2+N+2，這對成本的節省效果往往大於更換材料。
• 鑽孔成本（Laser vs. Mechanical）：
  • 機械鑽孔： PTFE 材料質地軟且韌，容易堵塞鑽頭並產生鑽污。鑽 PTFE 的鑽頭壽命可能只有鑽 FR-4 的 1/3，且需要特殊的進刀參數。
  • 雷射鑽孔： 對於含玻璃纖維的高頻材料，雷射燒蝕的效率較低，且孔型容易呈現錐狀（Taper），影響電鍍品質。
• 除膠渣（Desmear）： 高頻材料化學惰性強，傳統的高錳酸鉀除膠渣效果差，通常需要昂貴的電漿（Plasma）清洗製程。這也是混合板成本高昂的原因之一。

5.2 良率損耗（Yield Loss）與排版利用率（Panelization）

• 排版利用率： 這是最直接但最常被忽視的成本。PCB 是在標準尺寸的「工作盤（Working Panel）」上生產的（例如 18x24, 21x24 英寸）。
  • 案例： 假設你的單板尺寸設計為 200mm x 150mm，可能排版利用率高達 85%。但如果你隨意增加到 210mm x 160mm，可能導致每張大板少排一片，利用率瞬間掉到 60%。這意味著你浪費了 40% 的昂貴高頻材料。
• 層偏（Registration）： 混合層壓中，不同材料的漲縮比例（Scaling Factor）不同，導致內層對位極其困難。層數越多，對位偏差累積越嚴重，導致導通孔破環（Breakout）或開路，這是混合板報廢的主因。

5.3 阻抗控制的隱性成本

在混合層壓中，由於使用了不同廠商、不同 Dk 的材料，阻抗計算變得非常複雜。如果 RD 僅依賴軟體模擬而沒有考慮工廠實際的壓合厚度變化（Press-out Thickness），生產出來的板子阻抗可能超標，導致整批報廢。

• Prepreg 的流膠變薄： 在高樹脂含量的 Low-loss PP 中，壓合後的厚度會比標稱值薄。RD 必須使用 PCB 廠提供的「壓合後厚度」來計算阻抗，而不是 Datasheet 上的原始厚度。

eCloud 給研發工程師的建議 5

「成本不是採購談出來的，是 RD 設計出來的。」

1. 先問排版再定尺寸： 在產品機構堆疊（ME Stack-up）還沒定案前，先拿著預估尺寸去問 PCB 廠：「這個尺寸在你們的工作盤上利用率是多少？」有時候，長寬各縮減 2mm，就能讓利用率提升 15%，這等於直接打了八五折。
2. 減少不必要的過孔： 盲埋孔雖然好用，但它是成本殺手。如果能透過優化佈局，用通孔替代部分盲孔，或者減少背鑽（Back-drill）的數量，都能顯著降低加工成本。
3. DfM (Design for Manufacturing) 是必修課： 不要只會畫線路。了解電漿除膠渣的原理、了解雷射鑽孔的極限、了解層壓偏移的公差。一個懂製程的 RD，設計出來的板子不僅性能好，而且工廠愛做，良率高，這才是真正的「黃金平衡」。

結論

在 2025 年及未來的電子設計賽局中，「性能」與「成本」不再是互斥的選項，而是必須同時滿足的邊界條件。對於 RD 工程師而言，掌握材料的物理本質、精通混合層壓的工藝細節、並熟悉台系供應鏈的優勢，是從單純的「執行者」晉升為「系統架構師」的關鍵。

我們不必迷信昂貴的進口材料，也不必恐懼混合層壓的風險。透過精準的鏈路預算分析、對稱的結構設計、以及與供應鏈的深度協作，我們完全有能力設計出既滿足 AI 時代嚴苛性能要求，又具備極致成本競爭力的黃金產品。這不僅是技術的勝利，更是台灣研發價值的體現。
