為什麼我的訊號「迷路」了？
處理器是最頂級的，記憶體是最快的，Layout 走線也拉得漂漂亮亮。但是，當你把板子送去打樣回來，一上電測量，卻發現眼圖（Eye Diagram）糊成一團，誤碼率（BER）高得嚇人。
這時候，你的主管可能會走過來，指著那張綠色的 PCB 板說：「你是不是選錯『賽道』了？」
是的，在高速電路的世界裡，PCB 不再只是支撐零件的塑膠板，它是一條「賽道」。而這條賽道的路面材質——也就是 PCB 的板材（Laminate），直接決定了你的電子訊號這輛「超跑」能跑多快、能跑多遠。

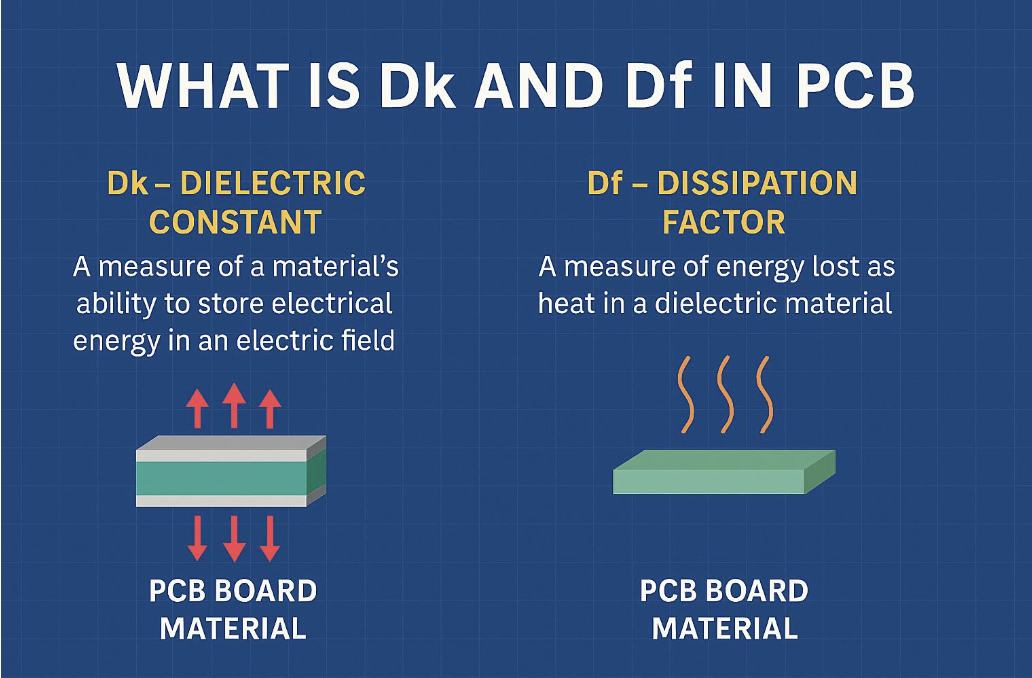

今天這篇文章，不談艱澀的麥克斯韋方程式，我們用最白話的方式，帶領台灣的研發工程師與準工程師們，徹底搞懂這兩個控制著高速電路命脈的參數：**Dk（介電常數）**與 Df（散逸因子）。
Dk，全名 Dielectric Constant，在物理課本裡叫 ε* （相對電容率）。在 Datasheet 裡，你通常會看到它的數值在 3.0 到 4.8 之間。
要理解 Dk，請想像你在跑步。
結論一：Dk 數值越低，訊號跑得越快。
你可能會問：「訊號不是電嗎？電不是跑得跟光一樣快嗎？」
沒錯，電磁波在真空中是光速。但是，PCB 的介質材料（樹脂、玻纖）裡面充滿了各種分子。這些分子通常帶有「極性」，也就是說它們像是一個個迷你的小磁鐵（電偶極），有正極和負極。
當你的訊號（電磁波）通過這些材料時，訊號產生的電場會去拉扯這些小分子。
這種「轉頭」的動作是需要時間和能量的。材料的 Dk 越高，代表這些分子越「愛湊熱鬧」，跟著電場轉得越起勁。結果就是，電磁波被這些分子「拖住」了腳步，好像在黏稠的膠水中前進一樣。
對於一般只有幾 MHz 的低速訊號，這種拖慢沒什麼感覺。但當你的訊號頻率來到 10 GHz（每秒震動 100 億次），這種微小的延遲累積起來，就會變成巨大的傳輸延遲（Propagation Delay）。
Dk 還有一個對 RD 來說非常實際的用途：決定走線的寬度。
在 PCB 設計中，我們通常要控制「特性阻抗」。這就像是水管的標準口徑，口徑對了，水流才順。
這為什麼重要？
走線越寬，導體的電阻就越小，訊號損耗就越少。所以，選用低 Dk 材料，不僅讓訊號跑得快，還能讓你畫出更寬、損耗更低的走線，這是一舉兩得！
如果說 Dk 決定了「速度」，那麼 Df 就決定了「體力」。
Df，全名 Dissipation Factor，也常被稱為 Loss Tangent 。它代表訊號在傳輸過程中，有多少能量被材料「吃掉」了。
想像一下開車：
結論二：Df 數值越低，訊號衰減越少，傳得越遠。
還記得剛剛說的那些「愛轉頭」的分子嗎？
在高頻訊號下，這些分子每秒要轉頭幾十億次。分子和分子之間會發生摩擦。摩擦就會生熱。
沒錯，介質損耗（Dielectric Loss）的本質就是微波爐原理。
微波爐利用 2.4 GHz 的電磁波讓食物裡的水分子劇烈摩擦生熱。同樣的，如果你的 PCB 材料 Df 很高（像 FR-4），你的高頻訊號在裡面跑，就像是在微波爐裡跑一樣，能量都被轉化成熱能散失掉了，訊號到了終點自然就剩下一點點殘渣 。
這就是為什麼在 5G、AI 伺服器這種高頻應用中，我們一定要用「Low Df」的材料。我們不希望寶貴的訊號能量被板子「煮熟」了。
作為台灣的工程師，我們很幸運。台灣是全球 PCB 產業的重鎮，從上游的銅箔基板（CCL）到下游的 PCB 廠，資源都在我們身邊。
我們來看看市面上的材料分級，這就像是買車一樣。
這是目前的主戰場！
看完上面的介紹，你可能熱血沸騰想要全上最高級的材料。修但幾勒（等一下），工程是妥協的藝術。以下是給台灣 RD 的幾個生存建議：
很多材料商的 Datasheet 第一頁寫的 Dk 是在 1 MHz 下測量的（例如 Dk=4.4）。
千萬別信！
你的電路跑在 10 GHz，那時候的 Dk 可能已經掉到 4.0 了。如果你用 4.4 去算阻抗，做出來的板子阻抗會偏高（例如變 55 歐姆），導致反射過大。
正確做法： 翻到後面找 "Dk/Df vs. Frequency" 的圖表，找你工作頻率下的數值 。
如果你整張板子都用 Rogers 做，那價格會貴到讓你被採購部門追殺。
聰明的做法是「混搭」。
這就像是穿西裝配短褲開視訊會議一樣，把錢花在刀口上。不過要注意，不同材料的膨脹係數（CTE）如果差太多，回流焊時板子可能會彎曲（Warpage），這就需要板廠的工藝配合了。
除了 Dk/Df，還有一個隱形殺手叫「銅箔粗糙度」。
為了讓銅箔黏在樹脂上，銅箔表面通常做得像山峰一樣粗糙（牙）。但對於高頻訊號，電流只在銅箔表面薄薄的一層流動（趨膚效應 Skin Effect）。
如果銅箔太粗糙，電流就要爬過一座座山峰，路徑變長，電阻變大，損耗就增加了。
所以，買了頂級的板材（M7），記得要配上 HVLP（Hyper Very Low Profile） 的平滑銅箔，否則就像法拉利裝了越野輪胎，跑不快的。
雖然日系（Panasonic）和美系（Rogers）名氣大，但台灣本土的 台光電 (TUC) 和 聯茂 (ITEQ) 在近年進步神速。他們的 TU-883 或 IT-968 系列，在許多高階應用上已經能與 M6 分庭抗禮，且交期和成本更有優勢。在做 Second Source（第二供應商） 評估時，絕對值得納入考量。
在高速電路的時代，Layout 工程師不能只會拉線，硬體工程師不能只會看電路圖。我們必須具備「材料感」。
當你下次看著示波器上完美的眼圖，或者你的產品順利通過 PCIe Gen5 的認證時，別忘了感謝板子裡那些默默工作的低 Dk/Df 分子們，以及那個當初堅持選對材料的自己。
希望這篇科普文能幫助你在下一次的 Design Review 中，更有自信地說出：「為了這個 25G 的訊號，我們必須換掉 FR-4，改用 Low Loss 板材！」
