1. 破除工程迷思：FR-4 的真實身分

在電子研發（RD）與製造（EMS）現場，"FR-4" 是最常見的規格。然而，許多工程師誤以為 FR-4 代表一種特定的「配方」或「材質」。事實上，根據 NEMA（美國電氣製造商協會）的定義，FR-4 僅是一個「等級」（Grade），代表該材料是「玻璃纖維增強環氧樹脂」（Glass-Reinforced Epoxy Laminate），且符合 UL94 V-0 阻燃標準。

這意味著，無論是低階的遙控器板材，還是高階伺服器的 Low Loss 板材，只要符合上述定義，都可以被稱為 FR-4。但它們在耐熱性、熱膨脹係數（CTE）與電氣特性上卻有天壤之別。隨著無鉛製程（Lead-Free Process）將 Reflow 峰值溫度推升至 245°C-260°C，傳統定義下的低階 FR-4 已無法應對，導致「爆板」（Delamination）與「通孔斷裂」（Barrel Crack）頻發。本文將從材料科學角度，深入解析如何挑選正確的板材，解決工程實務中的熱可靠度問題。

2. 複合材料的微觀力學：樹脂與玻纖的愛恨情仇

FR-4 是一種複合材料（Composite Material），由 環氧樹脂（Resin） 與 玻璃纖維布（Glass Fabric） 組成。這兩者的物理特性差異，是所有 PCB 翹曲與失效的根源。

2.1 玻璃纖維的束縛效應與異向性

玻璃纖維提供了 PCB 的骨架。在 X/Y 平面方向，堅硬的玻璃纖維「束縛」了樹脂的熱膨脹，將 X/Y 軸的 CTE 壓制在 14-17 ppm/°C 左右，這與銅箔的 CTE（~17 ppm/°C）相匹配，保證了線路的穩定。

然而，在 Z 軸（厚度方向），沒有連續的玻璃纖維貫穿。樹脂在 Z 軸是可以「自由膨脹」的。這導致 FR-4 在 Z 軸的 CTE（通常 40-60 ppm/°C）遠大於 X/Y 軸，這種巨大的「異向性」（Anisotropy）是導致通孔失效的主因。

2.2 玻璃布型號的選擇：106 vs 7628

不同的玻璃布編織密度決定了板材的樹脂含量（RC%），進而影響 CTE 與訊號完整性。

• 106 / 1080 (薄布)： 編織疏鬆，樹脂含量高（>60%）。雖然適合 HDI 雷射鑽孔，但因樹脂多，Z 軸熱膨脹量大，爆板風險較高。
• 7628 (厚布)： 編織緊密，樹脂含量低（<45%）。機械強度好，尺寸穩定，常用於厚板的核心層（Core）。

工程師需注意 「纖維編織效應」（Fiber Weave Effect）： 在高速訊號設計中，若差分訊號線分別走在 106 布的玻璃束（Dk ~6.0）與樹脂空隙（Dk ~3.0）上，會導致阻抗不連續與 Skew（延遲差），影響訊號品質。

2.3 樹脂化學的演進：Dicy vs Phenolic

早期的 FR-4 使用 Dicy（雙氰胺） 作為硬化劑，其極性基團容易吸濕，且耐熱性較差（Td ~300°C）。

為了適應無鉛製程，現代高效能 FR-4（如 High Tg 材料）多改用 Phenolic（酚醛 PN） 硬化系統。Phenolic 形成的交聯網絡更緻密，具備更高的熱分解溫度（Td >330°C）與較好的抗吸濕性，是目前中高階產品的標準配置。

3. 關鍵指標一：Tg (玻璃轉移溫度) 的迷思

Tg 是 PCB 規格書中最常被引用的參數，但也是最容易被誤解的。

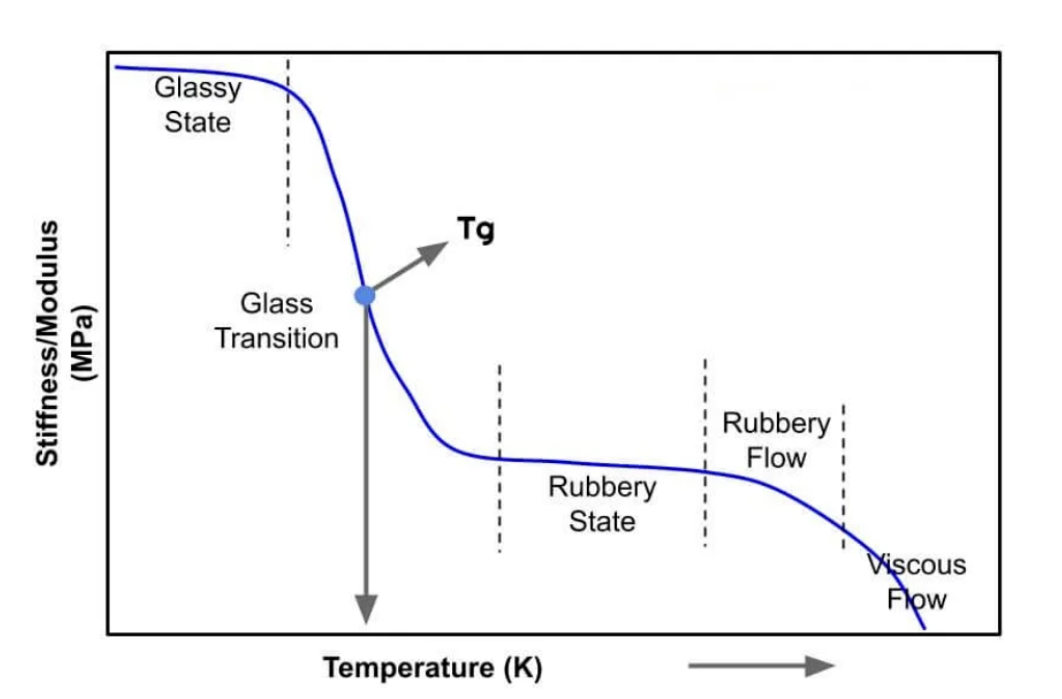

Tg 不是熔點，而是高分子材料從堅硬的「玻璃態」（Glassy State）轉變為柔軟的「橡膠態」（Rubbery State）的臨界溫度。

3.1 自由體積理論

在微觀上，當溫度超過 Tg，分子鏈獲得足夠能量，開始在內部的「自由體積」（Free Volume）中劇烈運動。此時材料的物理性質發生劇變：

1. 模量（硬度）下降： 材料變軟。
2. CTE (熱膨脹係數) 飆升： 這是最致命的。超過 Tg 後，CTE 會從 ɑ1 跳升為 ɑ2，數值通常增加 4 到 6 倍。

3.2 常見 Tg 等級 (IPC-4101)

• Standard Tg (~130-140°C): 僅適用於單雙面板或消費性電子。
• Mid Tg (~150°C): 目前最通用的規格，性價比高。
• High Tg (≥170°C): 適用於多層板（>8層）、汽車電子、伺服器。擁有更好的耐化學性與較低的 Z 軸膨脹。

注意測試方法： 閱讀 Datasheet 時請認明 Tg (DSC)。有些廠商會標示數值較高的 Tg (DMA) 來美化規格，工程師若混淆可能導致熱預算評估錯誤。

4. 關鍵指標二：CTE (熱膨脹係數) 與 Z 軸失效

如果說 Tg 決定了防線何時崩潰，CTE 就決定了崩潰後的破壞力。在 PCB 失效分析中，Z-axis CTE 是評估「通孔可靠度」最重要的指標。

4.1 通孔斷裂 (Barrel Crack) 的物理機制

回焊爐（Reflow）的溫度（245-260°C）遠高於板材 Tg。

1. 加熱階段： 銅的 CTE 僅 17 ppm/°C，相當穩定。但基板在超過 Tg 後，Z 軸 CTE ɑ2 會飆升至 250-350 ppm/°C。
2. 拉扯效應： 基板像千斤頂一樣瘋狂膨脹，試圖撐開厚度；而鍍銅孔壁像一根繩子被強行拉伸。
3. 疲勞斷裂： 當這種拉伸超過銅的延展極限，或經歷多次冷熱循環（Thermal Cycling），銅壁就會在應力集中的位置斷裂，形成開路（Open）。

4.2 黃金指標：CTE (50-260°C) 總膨脹率

單看 ɑ1 或 ɑ2 不夠直觀，現在高階板材（如伺服器用）更看重 Z-axis Expansion (50-260°C) 這一總體指標。

• 一般 FR-4: 總膨脹率約 4.0% - 5.0%。
• Low CTE 高階板材: 總膨脹率可控制在 3.0% 以下。

對於 12 層以上的厚板，務必選用 Low CTE 材料（通常添加 Silica 填料），否則通孔斷裂風險極高。

5. 關鍵指標三：Td (熱分解溫度) 與爆板機制

許多人誤以為 Tg 越高越耐熱，其實 Td (Thermal Decomposition Temperature) 才是決定板材是否會「爆板」或「分層」的絕對門檻。

5.1 什麼是 Td？

Td 是材料重量損失達 5% 時的溫度。在無鉛製程中，要求 Td ≥ 340°C。若 Td 過低，在回焊高溫下樹脂內部化學鍵斷裂，產生氣體（Outgassing），這些氣體被封在板材內部形成高壓，一旦壓力超過層間結合力，就會發生分層（Delamination）。

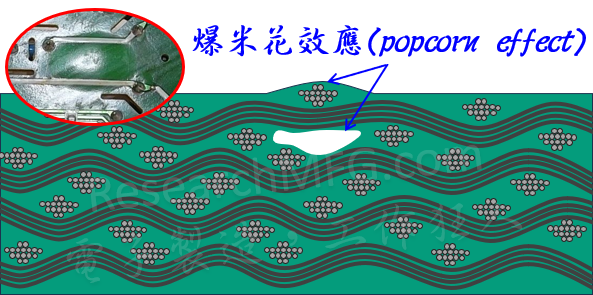

5.2 爆米花效應 (Popcorn Effect)

爆板的另一個兇手是 濕氣。吸濕後的 PCB 在高溫下，水分子瞬間汽化，體積膨脹約 1600 倍，產生巨大的蒸汽壓。

• 對策： 上線前的 烘烤 (Baking) 與嚴格的 MSL (Moisture Sensitivity Level) 管控是防止爆板最有效的手段，其重要性甚至高於選材。

5.3 耐熱持久性：T260 / T288

除了瞬間高溫，我們還關心「能撐多久」。T288 代表在 288°C 下材料發生分層前的時間。

• 標準要求： T288 > 10 分鐘（IPC Class 3 建議）。
• 高階材料： T288 > 30 分鐘（如 EMC EM-827），這保證了經過多次重工（Rework）也不會爆板。

6. 實戰數據：主流板材規格對比

為了讓工程師更有感，我們挑選三款台灣市場最常見的材料：Nan Ya (南亞) NP-175、ITEQ (聯茂) IT-180A 與 EMC (台光電) EM-827 進行對比。

| 參數 (IPC-TM-650) | Nan Ya NP-175 | ITEQ IT-180A | EMC EM-827 | 工程解讀 | | :--- | :--- | :--- | :--- | :--- | | Tg (DSC) | 175°C | 175°C | 175°C | 三者皆為 High Tg 材料。 | | Td (TGA 5%) | 351°C | 350°C | 350°C | 皆符合無鉛製程要求 (Phenolic Cured)。 | | Z-CTE ɑ1 | 40-60 ppm/°C | 50 ppm/°C | 45 ppm/°C | Tg 前的膨脹率，差異不大。 | | Z-CTE ɑ2 | 270-300 ppm/°C | 250 ppm/°C | 225 ppm/°C | 關鍵差異： EM-827 表現最佳，高溫膨脹最小。 | | Z-Expansion (50-260°C) | ~3.5% | 3.0% | < 3.0% | 選材核心： 多層板或 HDI 建議選用 <3.0% 的材料 (ITEQ/EMC)。 | | T288 (Time to Delam) | > 20 min | > 20 min | > 30 min | 數值越高，維修重工越安全。 | | 填料 (Filler) | 有 | 有 | 有 (高含量) | 填料雖降 CTE，但會磨損鑽針，需調整鑽孔參數。 |

選材建議：

• 一般 4-8 層板： NP-175 性價比極高，足以應付。
• 伺服器、網通、12 層以上厚板： 強烈建議使用 IT-180A 或 EM-827。其 Low CTE 特性能顯著降低導通孔在熱循環中的失效率。

7. 板彎與板翹 (Warpage)：結構力學的失衡

板彎是 SMT 產線的惡夢，輕則拋料，重則 BGA 空焊（Head-in-Pillow）。除了材料本身的熱應力，疊構設計 (Stackup) 才是主因。

7.1 結構不對稱

PCB 就像三明治，上下層結構必須對稱。

• 銅分布不均： 若 Top 層是大銅面，Bottom 層是稀疏走線，冷卻時銅面收縮小、樹脂收縮大，板子就會朝樹脂多的一側彎曲 。
• 介質不對稱： Core 與 Prepreg 的厚度或型號若不對稱，會導致中性軸偏移，產生彎曲力矩。

7.2 測量利器：Shadow Moiré (陰影疊紋)

傳統用塞規測量板彎已不足以應付 BGA 封裝。業界標準是使用 Shadow Moiré 設備。

它利用光柵干涉原理，能模擬 Reflow 的完整溫度曲線（25°C -> 260°C -> 25°C），動態測量 PCB 在高溫下的變形量。這能揪出那些「室溫下是平的，進爐後卻變成洋芋片」的隱性殺手。

8. 失效分析 (FA) 手段

當懷疑是板材問題導致失效時，SOP 如下：

1. 非破壞性檢測 (C-SAM / SAT)： 超聲波掃描。能清晰看到板材內部的分層（紅/黃色區塊）或爆板位置，是判斷 Popcorn Effect 的首選。
2. 破壞性檢測 (Cross-section 切片)： 將失效孔位切開研磨，在顯微鏡下觀察。
   • Barrel Crack (孔壁斷裂)： 若斷口呈現被拉伸狀，通常是 Z-axis CTE 不匹配造成。
   • Corner Crack (轉角斷裂)： 發生在孔口轉角，通常與應力集中或鍍銅延展性不足有關。
   • Resin Recession (樹脂退縮)： 高溫下樹脂與孔壁分離，暗示材料 Td 不足或鑽孔產熱過高 。

9. 結論：給工程師的實務建議

在電子供應鏈中，追求 Cost Down 與 Reliability 的平衡是永恆的課題。掌握 FR-4 的材料科學，能讓你不再被供應商的話術迷惑。

1. 規格明確化： 停止在圖面上只寫 "Material: FR-4"。請明確標註規格，例如：「Tg ≥ 170°C (DSC), Td ≥ 340°C, Z-CTE (50-260) ≤ 3.0%」。
2. Low CTE > High Tg： 在高層板與 HDI 應用中，低 Z 軸膨脹率（Low CTE）比單純追求超高 Tg 更能保證通孔壽命。
3. 防潮是基本功： 嚴格執行 PCB 真空包裝與上線前烘烤，是避免爆板最高效且低成本的手段。
4. 設計對稱： Layout 工程師應負責板彎問題的一半。保持疊構對稱與銅箔平衡（Copper Balance）是物理定律的要求。

透過科學的選材與嚴謹的設計，我們能駕馭這些材料的極限，製造出代表台灣品質（MIT）的高可靠度電子產品。
