第一章前言：PCB 製程中的「皮膚」哲學

在台灣蓬勃發展的電子產業中，印刷電路板（Printed Circuit Board, PCB）被譽為電子產品之母。然而，對於許多埋首於線路圖（Schematic）與佈線（Layout）的研發工程師（RD）而言，PCB 的物理製程往往是一個充滿迷霧的黑盒子。當我們在 CAD 軟體中畫下一條 Trace、放置一個 Pad 時，我們是否真正理解這些幾何圖形在工廠中是如何被轉化為實體的？

其中，表面處理（Surface Finish） 是連接「設計」與「製造」最關鍵的介面。它不僅是銅箔的一層保護衣，更是後續表面黏著技術（SMT）成敗的決定性因素。如果將 PCB 比喻為人體，銅箔是血管，基材是骨架，那麼表面處理就是皮膚。皮膚的健康與否，直接決定了這個人體能否抵禦外界的氧化侵襲，以及能否與外界（電子元件）建立良好的連結。

本報告旨在為台灣的電子工程師、PCB Layout 工程師以及機電系學子，提供一份詳盡、深入且具備實戰價值的技術指南。我們將跳脫教科書式的定義，深入探討「噴錫（HASL）」與「化金（ENIG）」這兩大主流製程的愛恨情仇，剖析「黑墊效應」的化學機制，揭開「綠油」統治世界的秘密，並從高頻訊號完整性（Signal Integrity）的角度，重新審視表面處理的選擇策略。

第二章綠色的主場：防焊漆（Solder Mask）的原理與常見迷思

當你拿起一片 PCB，映入眼簾的通常是滿眼的綠色。為什麼不是藍色、紅色或紫色？這不僅僅是審美習慣，更是材料科學、光學物理與經濟學共同作用的結果。

2.1 為什麼板子大多是綠色的？（The Hegemony of Green）

在 PCB 產業中，綠色防焊漆（Solder Mask）佔據了絕對的統治地位，其市佔率超過 90%。這種現象並非偶然，而是基於以下幾個核心因素的演化結果。

2.1.1 視覺檢測與人眼工學

在自動光學檢測（AOI）普及之前，PCB 的品質檢驗高度依賴人工目視檢查（Visual Inspection）。根據人眼視網膜的生理結構，人眼對可見光譜中波長約 500-570nm 的綠色光最為敏感。

對比度優勢： 綠色防焊漆與金黃色的銅墊（或鍍金墊）、銀色的噴錫墊以及白色的文字層之間，能形成最高的視覺對比度。這使得檢驗人員能更容易地識別出短路（Short）、斷路（Open）、刮傷或異物。
抗疲勞性： 相較於紅色或藍色，長時間注視綠色較不易引起視覺疲勞，這對於需要整天盯著顯微鏡的品管人員（QC）來說至關重要。

2.1.2 成本效益與規模經濟

這是一個典型的「馬太效應」（Matthew Effect）：因為綠色用的人多，所以產量大；因為產量大，所以成本低；因為成本低，所以更多人選用。

採購成本： 綠色油墨的採購成本通常比其他特殊顏色低 20% 甚至更多。對於毛利錙銖必較的消費性電子產品，這是一個無法忽視的優勢。
研發資源投入： 油墨供應商（如太陽油墨 Taiyo Ink）將大部分的研發資源投入在綠色配方的改良上。因此，綠色油墨通常擁有最寬的製程視窗（Process Window）、最短的固化時間（Curing Time）以及最佳的耐化學性。

2.1.3 化學與物理特性

解析度（Resolution）： 防焊漆是透過曝光顯影製程定義的。綠色油墨對紫外線（UV）的吸收與穿透特性經過最佳化，能做出最精細的防焊壩（Solder Dam）。相比之下，黑色油墨會吸收大量 UV 光，導致底部固化不全（Undercure）；白色油墨則會反射 UV 光，導致側蝕或解析度變差。

2.2 黑色防焊漆的挑戰（The Dark Side of Black Solder Mask）

儘管黑色 PCB 在高端消費電子（如 Apple 產品、高階電競主機板）中被視為「高質感」、「專業」與「神秘」的象徵，但對於製程工程師而言，黑色簡直是噩夢。

2.2.1 AOI 檢測的盲點

自動光學檢測機（AOI）利用光線反射來判讀焊點品質。

吸光特性： 黑色防焊漆會吸收大部分的入射光，導致背景與焊點之間的對比度急劇下降。AOI 設備難以區分哪裡是銅面，哪裡是基材，容易產生大量的誤判（False Calls），迫使工廠必須增加人工複檢，降低了生產效率（UPH）。
熱管理災難： 根據黑體輻射定律，黑色物體是優良的熱吸收體。在回流焊（Reflow）爐中，黑色 PCB 吸收輻射熱的速率遠快於淺色 PCB。這會導致板面溫升過快，可能超過敏感元件（如電解電容或某些 IC）的耐熱極限，或者造成板彎翹（Warpage）加劇。

2.2.2 潛在的電氣風險

導電性疑慮： 為了達到深黑色澤，部分低階油墨配方會添加碳黑（Carbon Black）或鈷化合物。這些導電物質若微量殘留，可能在高壓電路中引發微小的漏電流（Leakage Current），甚至影響阻抗控制，增加短路風險。因此，高壓電源板極少使用黑色防焊。

PCB 製程

2.3 白色防焊漆：LED 產業的雙面刃

白色防焊漆是 LED 照明與背光模組的標準配置，因為其高反射率能顯著提升流明數（Lumen）。然而，白色油墨面臨著嚴重的「變色」（Discoloration）問題。

2.3.1 變色機制

白色油墨通常使用二氧化鈦（TiO₂）作為白色顏料。

熱變色： 在經歷 SMT 回流焊的高溫（約 240-260°C）後，白色油墨容易泛黃（Yellowing）或變粉紅。這是因為樹脂基材氧化或光引發劑殘留所致。
化學污染： 若使用化金（ENIG）製程，鎳槽中的化學藥劑若清洗不淨，殘留在白色漆面上，經烘烤後會顯現出難看的黃褐色斑點。
後果： 變色不僅影響外觀，更會降低反射率，導致 LED 產品的光色偏移（Color Shift），這是光學產品的大忌。

LED 產業

第三章表面處理大對決：HASL vs. ENIG

這是所有硬體工程師在 BOM 表建立初期必須面對的靈魂拷問：選擇便宜耐用的噴錫（HASL），還是平整高貴的化金（ENIG）？這不僅是成本問題，更是對產品可靠度與應用場景的深刻理解。

3.1 熱風整平 (HASL - Hot Air Solder Leveling)

HASL 是 PCB 業界最古老、最成熟的表面處理工藝。儘管新技術層出不窮，HASL 憑藉其無可比擬的焊接性，依然佔據半壁江山。

3.1.1 製程原理詳解

HASL 的製程相當直觀且粗暴：

塗布助焊劑： 將裸銅板浸入助焊劑中。
浸錫： 將整片 PCB 垂直浸入熔融的焊錫槽中（溫度約 250-260°C）。
風刀整平： 板子從錫槽拉起時，兩道高壓熱風刀（Air Knives）會吹過板面，將多餘的焊錫吹除，並將存留在孔內與焊盤上的錫整平。

3.1.2 優勢分析

焊接相容性王者（Solderability）： 由於表面本身就是焊錫（錫鉛或錫銅合金），在 SMT 回流焊時，錫膏與焊盤表面的融合是「同質融合」，完全沒有材料介面障礙。潤濕性（Wetting）極好，幾乎不會出現拒焊（Non-wetting）現象。
成本低廉（Cost-Effective）： HASL 的製程設備相對簡單，原物料（錫）便宜，且製程速度快，是目前成本最低的表面處理方式。
可重工性（Reworkability）： 如果在製程中發現鍍層不良（如露銅），可以直接將板子清洗後重新過一次噴錫機即可修復，這是化學鍍層（如 ENIG）無法比擬的。
保存期限長（Shelf Life）： 厚實的錫層提供了優異的物理抗氧化保護，保存期限可達 12 個月甚至更久，且過期後重工性也較好。

3.1.3 劣勢與限制

表面平整度差（Poor Planarity）： 這是 HASL 最大的致命傷。由於受到重力與液態錫表面張力的影響，焊盤表面會呈現「圓弧狀」或「龜背狀」（Dome shape）。
- 後果： 對於細間距（Fine Pitch）元件（如 Pitch < 0.5mm 的 BGA、CSP 或 QFN），錫球極易從圓頂滑落，導致偏移；或者因為錫厚不均，導致短路（Bridging）或空焊（Open）。
熱衝擊（Thermal Shock）： PCB 需直接浸入 260°C 的高溫錫爐中。
- 後果： 這對板材是一次巨大的熱衝擊，容易導致薄板（< 0.8mm）彎曲變形（Warpage），甚至導致多層板層間剝離（Delamination）或通孔斷裂。
橋接風險： 對於極細的腳距（如 QFP），熱風刀難以完全吹淨相鄰焊盤間的殘錫，容易形成錫橋短路。

HASL

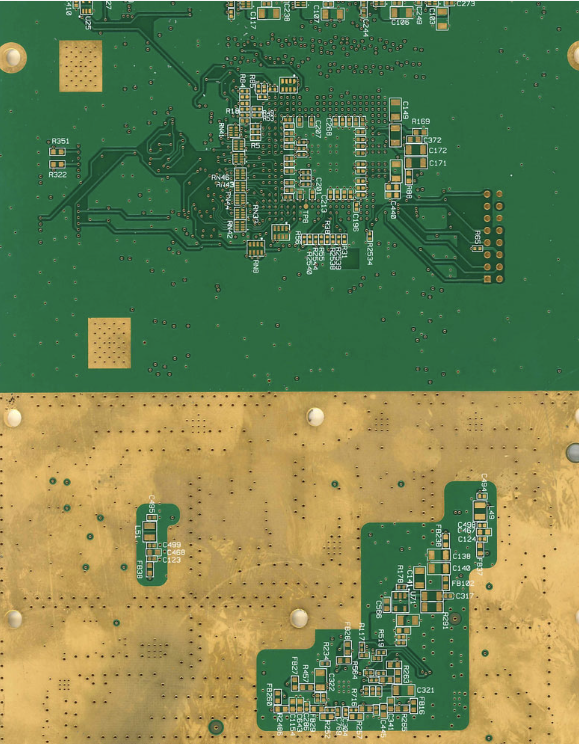

3.2 無電解鎳浸金 (ENIG - Electroless Nickel Immersion Gold)

隨著電子元件向微型化發展，HASL 的不平整性成為瓶頸，ENIG 應運而生，成為高階板的代名詞。

3.2.1 製程原理詳解

ENIG 是一種化學置換製程，無需通電：

化學鍍鎳（Electroless Nickel）： 利用次磷酸鹽（Hypophosphite）作為還原劑，在銅面上自催化沉積一層厚度約 3-6 µm 的鎳磷合金層。這層鎳是焊接的主體，負責與錫膏生成介金屬化合物（IMC）。
浸金（Immersion Gold）： 利用鎳與金之間的電位差，進行置換反應。金離子奪取鎳原子的電子還原成金，沉積在鎳表面，厚度極薄（約 0.05-0.15 µm / 2-5 µin）。金層的作用僅是保護鎳層不氧化，在焊接瞬間，金會迅速溶入錫膏中，露出鎳層進行焊接。

ENIG

3.2.2 優勢分析

極致平整（Excellent Planarity）： 化學沉積的厚度非常均勻，表面如鏡面般平整。這對於 0201、01005 等微型被動元件以及 Fine Pitch BGA 的貼裝至關重要，能顯著提高 SMT 直通率。
耐腐蝕與接觸電阻： 金是惰性金屬，抗氧化能力極強。這使得 ENIG 成為按鍵接觸點（Keypad contacts）、金手指（Gold Fingers，雖然硬金更耐磨，但 ENIG 可用於插拔次數較少的場合）以及導電膠接觸面的首選。
散熱耐受性： ENIG 能承受多次回流焊循環（Reflow Cycles），適合雙面 SMT 製程。

3.2.3 劣勢與限制

黑墊效應（Black Pad Syndrome）： 這是 ENIG 最著名的失效模式，也是工程師聞之色變的夢魘。它會導致焊點強度極具脆性，受力即斷（詳見第四章）。
成本高昂： 製程複雜（包含除油、微蝕、酸洗、活化、鍍鎳、鍍金等多道水洗與藥水），且金價昂貴，導致成本比 HASL 高出 30-50%。
訊號損失： 鎳是鐵磁性材料，在高頻下會產生磁滯損耗（Magnetic Loss），影響訊號完整性（詳見第五章）。

3.3 決策矩陣：工程師該怎麼選？

為了方便 RD 快速決策，我們整理了以下詳細的對比表：
