PCB 製程專題3：PTH 與外層曝光——決定 PCB 良率與阻抗的三大「隱形殺手」

1. 開篇：打破「所見即所得」的數位幻想

在現代電子硬體開發的流程中，Layout 工程師與 RD 往往花費數週甚至數月的時間在 EDA 工具（如 Altium Designer, Cadence Allegro, Mentor Graphics）上進行原理圖設計與 PCB 佈線。在電腦螢幕的高解析度畫面裡，過孔（Via）是完美的圓柱體，走線（Trace）是邊緣銳利的矩形銅箔，層與層之間的對位則是數學上絕對精準的坐標重合。這種「所見即所得」（WYSIWYG）的數位幻象，容易讓設計者誤以為 PCB 製造僅僅是像噴墨印表機將圖案印在紙上一樣簡單。

然而，當 Gerber 檔案被傳送到 PCB 板廠（Fab House）的那一刻起，這些理想化的數位數據就必須經歷一場嚴酷的物理化學轉換。PCB 的製造過程並非單純的圖形複製，而是一連串在微觀尺度上挑戰材料物理極限的工藝。從機械鑽孔在環氧樹脂（Epoxy）與玻璃纖維（Fiberglass）複合材料上造成的劇烈熱應力，到化學銅在非導體表面上的原子級形核（Nucleation），再到光刻製程中紫外線在乾膜（Dry Film）上的繞射與半影效應，每一個步驟都隱藏著可能導致產品最終失效的「隱形殺手」。

對於追求高可靠度（High Reliability）與訊號完整性（Signal Integrity, SI）的產品而言，理解這些製程細節不再是板廠的專屬責任，而是設計端的必要素養。一個微小的設計疏忽，例如過高的縱橫比（Aspect Ratio）或過於緊迫的孔環（Annular Ring），都可能在量產階段引發災難性的良率下降（Low Yield），甚至導致產品在終端客戶手中發生場失效（Field Failure）。

本篇文章將聚焦於將絕緣基材（Laminate）轉化為精密互連載板的三個核心步驟——PTH、電鍍與曝光，揭示那些在 Datasheet 中鮮少被提及，但卻直接決定 PCB 可靠度與電氣性能的深層機制。

2. 前置作業：鑽孔與除膠渣——物理損傷的修復

在進入化學銅製程之前，我們必須先探討鑽孔（Drilling）及其後續的除膠渣（Desmear）製程，因為這是決定通孔品質的物理基礎。

2.1 鑽孔熱能與膠渣形成 (Smear Formation)

機械鑽孔是一個高轉速（通常 150k - 300k RPM）、高進給的切削過程。鑽針（Drill Bit）在穿透銅箔、玻璃纖維與樹脂時，會產生巨大的摩擦熱。

• 樹脂熔化： 當鑽孔區域的瞬時溫度超過樹脂的玻璃轉化溫度（Tg，通常 FR-4 為 130°C - 170°C）甚至熔點時，樹脂會由玻璃態轉變為橡膠態甚至流體態。
• 膠渣塗抹： 鑽針的螺旋槽（Flute）負責排屑，但熔化的樹脂容易被鑽針帶動，塗抹在孔壁剛剛切開的內層銅環（Inner Layer Copper Ring）截面上。這層絕緣的樹脂膜就被稱為「膠渣」（Smear）。
• 後果： 如果這層膠渣不被徹底清除，後續的化學銅就會沉積在膠渣上，而非直接接觸內層銅環。這形成了一個電氣上的「偽連接」（False Connection），在高溫回流焊（Reflow）或熱衝擊測試中，樹脂膨脹導致膠渣斷裂，造成內層互連缺陷（ICD, Interconnect Defect）或開路（Open）。

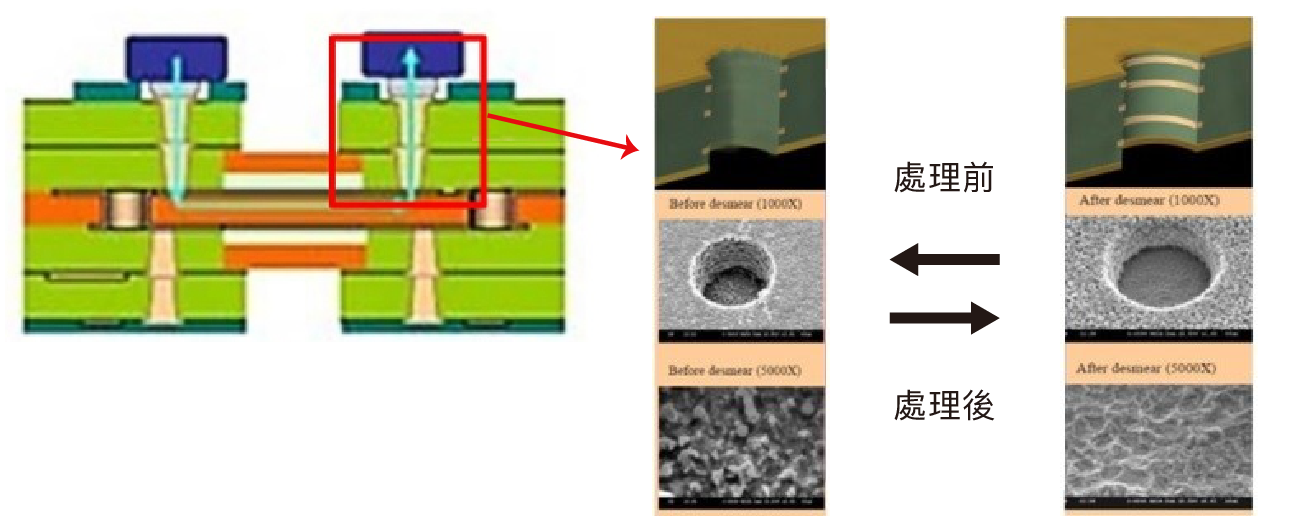

2.2 除膠渣 (Desmear) 的化學機制

為了清除膠渣並確保電性連接，業界標準做法是使用高錳酸鉀（Permanganate）製程。這不僅僅是清潔，更是對孔壁結構的重塑。

1. 膨鬆 (Swelling)： 使用鹼性溶劑（如乙二醇醚類）滲透進入孔壁表面的樹脂結構中，使其軟化、膨脹，打斷聚合物分子鏈間的凡得瓦力（Van der Waals forces），為後續的氧化反應做準備。
2. 咬蝕 (Permanganate Etch)： 這是核心步驟。在高溫（約 70-80°C）的鹼性環境中，高錳酸根離子作為強氧化劑，攻擊樹脂分子中的碳-碳鍵與碳-氫鍵。

此反應不僅移除了覆蓋在銅環上的膠渣，還在孔壁的樹脂表面咬蝕出無數微米級的蜂窩狀孔洞（Microporous structure）。這些微孔在後續的 PTH 製程中提供了關鍵的「錨定點」（Anchor Points），大幅提升化學銅與樹脂基材的機械結合力。

3. 中和 (Neutralization)： 使用酸性還原劑（如硫酸與雙氧水混合液或草酸）將殘留的七價錳與六價錳還原為可溶性的二價錳，徹底清洗孔壁。

（鑽孔後切面圖）

eCloud 的 DFM 警示：

• 材料選擇： High Tg 材料（Tg > 170°C）具有更強的抗化學性和熱穩定性，這意味著它們更難被鑽孔熱熔化產生膠渣，但也更難被高錳酸鉀咬蝕出足夠的粗糙度。因此，針對 High Tg 板材，板廠必須調整除膠渣參數或改用電漿（Plasma）除膠。
• 過度除膠 (Over-Etch)： 若咬蝕過度，會導致「樹脂凹陷」（Resin Recession），即孔壁樹脂退縮到玻璃纖維束後面，造成孔壁不平整，容易藏液導致爆板（Delamination）。

3. 第一關：PTH (化學銅) —— 「無中生有」的微觀魔術

完成除膠渣後，PCB 仍是一個絕緣體。要在絕緣的樹脂與玻璃纖維上建立導電層，必須依賴「無電解電鍍」（Electroless Plating），即 PTH（Plated Through Hole）。

3.1 鈀活化：化學沈積的引信

銅離子無法在塑膠表面自發還原。我們需要一個催化劑。

• 敏化與活化 (Sensitization & Activation)： 傳統工藝使用氯化亞錫與氯化鈀的膠體溶液。錫離子包覆在鈀原子周圍形成保護層。當板子浸入活化液時，膠體鈀吸附在帶負電的孔壁表面。
• 解膠 (Acceleration)： 使用酸性溶液去除外層的錫殼，暴露出具催化活性的金屬鈀（Pd）核。這些鈀核就是後續銅原子生長的「種子」。

3.2 化學銅反應機制：自催化的連鎖反應

進入化學銅槽後，發生的是一場精密的氧化還原反應。以甲醛（Formaldehyde, HCHO）為還原劑的體系最為常見。反應必須在強鹼性（pH > 12）環境下進行。

總反應式如下：

這是一個**自催化（Autocatalytic）**反應：

1. 起始： 溶液中的銅離子在孔壁上的「鈀核」表面獲得電子，還原為金屬銅。
2. 成長： 一旦第一層銅原子沉積出來，銅本身也具備催化甲醛氧化的能力。因此，反應可以在新生成的銅層上繼續進行，銅層得以逐漸增厚。
3. 厚度控制： 典型的化學銅厚度僅為 0.5 ~ 1 µm。這層銅非常薄，僅作為導電的種子層，無法承受大電流。

3.3 工程師的痛點：失效機制深度解析

3.3.1 孔壁分離 (Pull Away) 與內層斷路

這是在可靠度測試中最令人頭痛的問題。切片顯示孔銅與基材分離，或者內層銅箔與孔銅之間有黑色斷裂線。

• 根本原因： 除膠渣不完全。如果內層銅環上殘留有微量的透明樹脂膜，化學銅雖然能長在上面，但沒有形成真正的金屬鍵結（Metallurgical Bond）。
• 熱應力機制： FR-4 基材的 Z 軸熱膨脹係數（CTE, 約 50-70 ppm/°C，Tg 前；250-300 ppm/°C，Tg 後）遠大於銅（約 17 ppm/°C）。當進行回流焊（260°C）時，基材劇烈膨脹，將孔銅「拉離」內層銅環。如果有膠渣存在，這個介面就是最脆弱的一環，隨即斷裂。

3.3.2 燈芯效應 (Wicking) 與 CAF 風險

• 現象： 顯微鏡下觀察，孔壁的銅像樹根一樣滲入玻璃纖維束的縫隙中，深度通常要求控制在 80-100 µm 以內（視 IPC 標準而定）。
• 成因： 鑽孔時的機械應力震碎了玻璃纖維與樹脂的結合介面，或者鑽針鈍化導致拉扯玻璃纖維。在除膠渣與 PTH 過程中，藥水沿著這些微裂縫利用毛細現象滲入。
• CAF (導電陽極絲) 威脅： 燈芯效應縮短了導體間的絕緣距離。在潮濕與電壓偏壓（Bias Voltage）存在的環境下，銅離子可能沿著玻璃纖維束遷移，生長出導電絲（Filament），導致絕緣失效甚至燒板。

3.3.3 縱橫比 (Aspect Ratio) 的流體力學限制

• 定義： 板厚與孔徑之比（例如 3.0mm 板厚 / 0.3mm 孔徑 = AR 10:1）。
• 質傳限制 (Mass Transport Limitation)： 化學銅反應會消耗 HCHO，同時產生氫氣泡。在深孔內部，新鮮藥水難以進入，反應產物（氫氣）難以排出。
• 結果： 孔中心的反應速率遠低於孔口，導致孔中心銅層極薄甚至不連續。這是高厚徑比板（如 Backplane）最常見的報廢原因。

3.4 eCloud 給 Layout/RD 的 DFM 建議 (PTH 篇)

1. 嚴格控制縱橫比：
   • 對於標準製程，AR < 8:1 是安全區。
   • 8:1 ~ 10:1 需要板廠具備較好的製程能力。
   • > 10:1 則進入高風險區，通常需要使用特殊的脈衝電鍍（Pulse Plating）或垂直連續電鍍設備，成本顯著增加。
2. 避免在厚板使用極限小孔： 雖然雷射鑽孔（Microvia）可以做到 0.1mm，但那是盲孔。對於通孔，請盡量保持在 0.25mm (10mil) 以上。大孔徑有利於藥水交換，能有效減少孔無銅風險。
3. 關注材料 Tg 與填料： 對於高層板，選用 High-Tg 材料。若使用含填料（Filler，如陶瓷粉末用於散熱或控制 CTE）的板材，需注意鑽嘴磨損極快，容易加劇燈芯效應，需提醒板廠縮短鑽針壽命設定（Drill Hit Count）。

4. 第二關：全板電鍍 (Panel Plating) —— 電流分佈的物理博弈

化學銅層（~0.5µm）極薄且脆弱，無法承受後續圖形轉移的顯影液侵蝕，更無法承載電流。因此，必須透過電解電鍍（Electrolytic Plating）將銅層加厚至 5-8µm（作為圖形電鍍底銅）或全厚度。

4.1 電化學原理與「狗骨頭」效應

這是電鍍製程中最違反直覺的物理現象。Layout 工程師常設定「通孔銅厚 25µm」，並假設它是均勻的。事實上，電流在幾何表面的分佈極不均勻。

• 法拉第定律與電力線： 金屬沈積量與通過的電荷量成正比。電力線（Electric Field Lines）傾向於集中在導體的尖端與邊緣（邊緣效應）。
• 孔口 vs. 孔內： 在通孔的轉角處（Knee），電力線最密集，電流密度（Current Density, i）最高，銅離子沉積最快。反之，孔內部被上下表面的銅層屏蔽，電力線難以深入，電流密度低，沈積慢。
• 狗骨頭 (Dog-bone)： 這種不均勻沈積導致孔口銅極厚，甚至將孔徑縮小堵塞，而孔中心銅厚僅勉強達標。切片觀察時，銅層形狀如同一根骨頭，兩頭大中間小。

4.2 添加劑戰爭：光澤劑 vs. 整平劑

為了對抗這種物理定律，現代電鍍液中添加了複雜的有機添加劑系統，這是一場分子層面的戰爭：

1. 加速劑/光澤劑 (Accelerator/Brightener)： 通常是小分子的含硫化合物（如 SPS）。它們吸附在銅表面，降低還原反應的活化能，加速銅的生長。
2. 抑制劑/載體 (Suppressor/Carrier)： 長鏈聚合物（如 PEG）。它們與溶液中的氯離子協同作用，在陰極表面形成一層緻密的阻擋膜，增加極化電阻，抑制銅的生長。
3. 整平劑 (Leveler)： 這是解決狗骨頭效應的關鍵。整平劑通常帶正電（如季銨鹽類），容易被吸引到帶負電較強的高電流密度區（即孔口與尖端）。
   • 作用機制： 整平劑優先「佔領」孔口位置，強烈抑制該處的銅沉積速率。而孔內由於整平劑濃度低（擴散慢），加速劑佔主導地位，銅反而長得比孔口快。

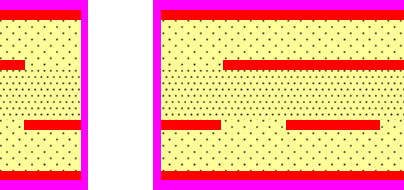

   • 結果： 這種「抑強扶弱」的機制使得孔內銅厚能追上孔口，大幅提升了深鍍能力（Throwing Power, TP）。TP 值越高，孔內外銅厚越接近 1:1。 （電鍍後截面圖）

4.3 eCloud 給 Layout/RD 的 DFM 建議 (電鍍篇)

1. 孤立孔 vs. 密集孔 (Isolated vs. Dense Holes)：
   • 現象： 在一片大面積接地銅皮中，孤零零的一個過孔（Isolated Via）會吸引周圍所有的電力線，導致該孔電流密度極高。
   • 風險： 該孔可能發生「燒焦」（Burning，銅層粗糙發黑）或孔口鍍銅過厚導致孔徑變小，造成插件元件（DIP）無法插入。
   • 對策： 板廠通常會在 CAM 階段於孤立孔周圍增加「陪鍍點」（Thieving Pads/Dummy Pads），用來分散電流。Layout 工程師應理解並允許這種修改，或者自己在設計時保持孔位分佈的相對均勻。
2. 銅分佈平衡 (Copper Balance)：
   • 如果 PCB 一邊是大面積銅皮（高電流消耗），另一邊是細線路（低電流消耗），電鍍時會造成整板電流分佈不均。
   • Action： 務必使用 EDA 軟體的 Copper Pour 功能，在空曠區域鋪設網格銅或實心銅（Dummy Copper）。這不僅是為了減少蝕刻液消耗（環保），更是為了電鍍均勻性，確保整板銅厚一致。
3. 理解孔徑公差與鍍銅補償：
   • 當你標註 0.3mm±0.075mm 時，工廠會選用 0.35mm 或 0.4mm 的鑽針。這是為了預留 20-25 µm 的雙面銅厚。
   • 誤區： 不要以為鑽多大孔最後就是多大。對於非壓接孔（Non-Press-fit），盡量放寬公差，給工廠更大的製程窗口來應對狗骨頭效應帶來的孔徑變化。

5. 第三關：外層曝光 (Outer Layer Exposure) —— 光與影的雕刻藝術

完成了全板電鍍後，板子表面覆蓋著厚厚的銅。接下來需要定義出線路與焊墊（Pad），這一步驟稱為「外層成像」。

5.1 製程原理：圖形轉移 (Pattern Transfer)

1. 壓膜 (Lamination)： 在銅面上貼上一層感光乾膜（Dry Film Photoresist）。乾膜通常是負片型（Negative），即受紫外線（UV）照射的部分會聚合硬化（Polymerization），變得耐酸；未照射的部分保持單體狀態，可被溶解。
2. 曝光 (Exposure)： 使用底片（Artwork）或雷射直接成像（LDI）將線路圖案投射到乾膜上。
3. 顯影 (Developing)： 使用碳酸鈉溶液洗去未曝光的乾膜，露出需要被蝕刻掉的銅面。
4. 蝕刻 (Etching)： 使用酸性蝕刻液（如氯化銅 CuCl₂）咬掉露出的銅。

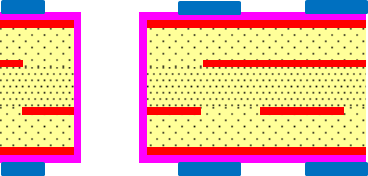

5. 去膜 (Stripping)： 使用氫氧化鈉（NaOH）剝離保護線路的硬化乾膜。 （貼膜顯影後切面圖）

5.2 精度殺手：對位度與側蝕

5.2.1 對位度 (Alignment) 與環寬 (Annular Ring)

這是 Layout 工程師最容易忽視的幾何公差問題。

• 機械 vs. 光學的碰撞： 鑽孔是機械動作，板子在製程中會漲縮（Scaling，受熱與吸濕影響）；曝光是光學動作，底片也會漲縮。兩者很難完美重合。
• 層間對位 (Layer-to-Layer Registration)： 當你在 CAD 裡畫一個 0.2mm 的孔在 0.4mm 的焊墊正中央時，你期望的是 360 度均勻的 0.1mm 銅環。
• 現實殘酷： 鑽孔可能偏左 0.5mm，曝光底片可能偏右 0.05mm。結果是一邊的環寬變成 0，甚至鑽孔破出焊墊邊緣（Breakout）。
• IPC Class 2 vs Class 3 的差異：
  • Class 2： 允許 90° 破孔（Breakout），只要孔壁和焊墊連接處還有導通即可。這對於手機、消費性電子通常是可接受的。
  • Class 3： 嚴格要求 不允許破孔。通常要求外層至少保留 2mil (0.05mm) 的實體環寬，內層至少 1mil (0.025mm)。這意味著 Class 3 的 Pad 設計必須比 Class 2 大很多，走線密度（Routing Density）會被迫降低。

5.2.2 光源選擇：LDI vs. 平行光

• 平行光曝光機 (Collimated Light)： 使用高壓汞燈和底片（菲林）。如果光線不平行（散射角大），光會鑽入黑底片邊緣下方，導致乾膜底部曝光不足或過度（側壁不直）。對於細線路（< 4mil），解析度受限。
• LDI (Laser Direct Imaging)： 不使用底片，直接用紫外線雷射在乾膜上掃描。
  • 優勢： LDI 最大的強項在於非線性漲縮補償。它可以讀取板子上實際鑽孔的靶標位置，計算出板子的變形量（如梯形變形、扇形變形），然後動態調整線路圖形來適應鑽孔。這對於 HDI 板和高密度板是必備技術，但也意味著更高的加工成本（設備折舊高，速度較慢）。

5.2.3 蝕刻因子 (Etch Factor) 與梯形線路

• 蝕刻液是從上往下噴淋的。 當它垂直向下咬穿銅層時，也會同時向側面咬蝕（Side Etch / Undercut）。
• 梯形效應： 最終的線路截面不是矩形，而是梯形。線底寬度（Bottom） > 線頂寬度（Top）。
• 阻抗控制災難： 許多 RD 在計算阻抗時使用矩形模型。但在高頻（如 PCIe 5.0, 32Gbps）下，梯形截面會導致有效導體截面積減少，阻抗偏高。
• 蝕刻因子計算： 工廠 CAM 工程師會根據 F 值在底片上預先將線路加粗（Compensation），例如你要 4mil 的線，底片上可能會畫 4.5mil，以抵消側蝕帶來的損失。

5.3 eCloud 給 Layout/RD 的 DFM 建議 (曝光與阻抗篇)

1. 淚滴 (Teardrops) 的救贖：
   • Why： 這不僅是為了美觀。當鑽孔與焊墊對位發生偏差時，淚滴提供了額外的銅連接面積，防止鑽孔切斷線路與焊墊的連接處（Junction）。
   • 應力釋放： 淚滴還能緩解熱脹冷縮時孔壁對線路根部的應力，減少微裂紋風險。現在多數 CAM 軟體會自動添加淚滴，Layout 工程師應在設計規則中允許此操作。
2. 線寬間距 (Trace/Space) 的成本階梯：
   • 3mil/3mil 的製程比 5mil/5mil 貴得多。原因不僅是設備要求高（需要 LDI），更因為良率對微塵（Particle）極度敏感。一顆 10 µm 的灰塵在 10mil 線路上只是個缺口，但在 3mil 線路上就是斷路（Open）。
   • Takeaway： 除非必要（如 BGA 扇出），否則盡量保持 5mil (0.127mm) 以上的線寬間距。
3. 環寬設計原則：
   • 根據工廠能力設定 Pad Size。一般建議 Pad 直徑至少比 Drill 直徑大 10-12mil (0.25-0.3mm)。這能保證在各種公差疊加後，至少還有 1-2mil 的實體銅環，滿足 IPC Class 2 甚至 Class 3 的要求。

6. 總結與行動清單 (Call to Action)

PCB 的製造過程是一場物理、化學與光學的精密協奏曲。我們從微觀世界看到：

• PTH 透過鈀活化與自催化氧化還原，解決了「導通」的問題，但受限於縱橫比與除膠渣品質。
• 電鍍 透過電流密度控制與有機添加劑的博弈，解決了「銅厚」的問題，但時刻與狗骨頭效應做鬥爭。
• 曝光與蝕刻 透過光化學反應與動態補償，解決了「圖形」的問題，但面臨對位精度與蝕刻因子的挑戰。

給工程師的最後建議：

1. 不要過度設計 (Over-design)： 能用 0.3mm 的孔，就別用 0.2mm。能用 6mil 的線，就別用 4mil。每一個極限參數都在吞噬你的良率，增加成本。
2. 理解工廠語言 (EQ)： 當板廠提出 EQ（Engineering Question）詢問是否可以添加淚滴、修改孔徑公差或增加假銅時，請理解這是為了救你的板子，而不是找麻煩。
3. 失效分析思維 (FA Mindset)： 下次遇到過孔不通時，別只會重焊。切片看看是孔壁分離（化學/除膠問題）？還是孔口斷裂（應力/電鍍問題）？或者是 CAF（材料/鑽孔問題）？只有找到真因，才能從設計源頭避坑。

互動提問： 「作為 Layout，你是否曾在阻抗控制板上遇到過『線寬明明符合設計，阻抗卻超標』的靈異事件？這很可能就是蝕刻因子造成的梯形效應被忽略了。歡迎在評論區分享你的『炸板』經驗與學到的教訓！」
