PCB 製程專題2：壓合與鑽孔——如何解決「層偏」與「漲縮」問題？

接下來，我們要進入 PCB 製造中最像「黑魔法」的環節——壓合（Lamination）。為什麼說是黑魔法？因為我們要把幾張板子疊在一起，送進高溫高壓的爐子裡，出來後它們就變成一塊堅硬的磚頭，而且被埋在裡面的 10 層、20 層線路還必須對得準準的，誤差不能超過頭髮直徑的一半。

這一段製程是決定多層板（Multi-layer Board）生死存亡的關鍵。今天我們就來深度拆解 棕化、排版、壓合、X-Ray 鑽靶到機械鑽孔 的完整流程，並回答一個讓無數工程師頭痛的問題：為什麼我在 CAD 裡畫得準準的，工廠做出來孔位卻偏了？

1. 棕化（Brown Oxide）：讓銅面「長毛」的抓地力工程

在把內層板疊起來之前，有一個絕對不能省的表面處理步驟。早期的製程叫「黑化」（Black Oxide），現在台灣主流高階製程大多採用 「棕化」（Brown Oxide）。

為什麼不能直接壓合？

內層蝕刻完的銅面（Copper Surface）是光滑的金屬。如果你直接拿半固化片（Prepreg，俗稱 PP 或膠片）去黏，就像用膠帶黏玻璃，雖然黏得住，但受熱受力（例如過回焊爐 Reflow 時）很容易分層（Delamination），也就是俗稱的爆板。

棕化的微觀原理

棕化的目的，是利用化學藥水在銅面上「種」出一層有機金屬絨毛。

• 物理錨定效應（Anchor Effect）： 這層微觀的絨毛增加了銅面的比表面積（Surface Area）。當 PP 片在高溫下熔化成液態樹脂時，會流進這些絨毛的縫隙中，冷卻固化後就像魔鬼氈一樣緊緊「扣」住銅面。
• 化學鍵結： 提升樹脂與銅面的化學親和力。

黑化 vs. 棕化：

早期使用的黑化層是針狀結晶（Acicular structure），雖然抓地力極強，但容易發生**粉紅圈（Pink Ring）**現象——即後續鑽孔時，酸性藥水會側面攻擊氧化層，導致氧化銅溶解露出粉紅色的底銅。棕化層則是顆粒狀或瘤狀結構，抗酸性較好，大幅解決了粉紅圈問題。

| 特性 | 黑化 (Black Oxide) | 棕化 (Brown Oxide) | | :--- | :--- | :--- | | 結構 | 針狀結晶 | 顆粒/瘤狀結構 | | 抓地力 | 極強 | 優良 | | 抗酸性 | 較差，易產生粉紅圈 | 較佳，改善粉紅圈問題 | | 應用 | 早期製程，低階板 | 現代主流高階製程 |

2. 排版與壓合（Lay-up & Lamination）：高溫下的流變學

這一步是將內層 Core 與 PP 片依序堆疊，準備送進壓合機（Press）。這是一個對環境潔淨度要求極高的過程，通常在無塵室進行，以免灰塵掉落造成層間短路或高壓電擊穿。

關鍵材料：PP（Prepreg）半固化片

PP 是 PCB 的「膠水」，也是層與層之間的絕緣介質。它由玻璃纖維布浸泡環氧樹脂製成，處於 B-Stage（半固化態）。

• 特性： 常溫下它是乾乾脆脆的薄片；但在高溫（約 80-120°C）下，它會重新熔化變成液體，具有流動性；隨著溫度繼續升高（>150°C），它會發生交聯反應（Curing），最終變成堅硬無法熔化的 C-Stage（全固化態）。

壓合曲線：溫度的藝術

將疊好的板子送進真空熱壓機，工程師必須精心設計壓合曲線（Press Cycle）。這不是單純的加熱就好，這是一場與「黏度（Viscosity）」的賽跑：

1. 升溫段（Heat-up）： 樹脂受熱開始軟化，黏度下降。
2. 流動窗口（Flow Window）： 這是最關鍵的時刻。樹脂黏度降到最低點，像水一樣流動。此時必須施加高壓（Full Pressure），強迫液態樹脂鑽進內層線路的縫隙中（填膠），同時將氣泡趕出去。
   • 風險點： 如果升溫太快，樹脂還沒填滿縫隙就固化了，會產生空洞（Void）；如果升溫太慢，樹脂流動太久流光了，會導致**介質太薄（Thickness insufficient）**甚至板邊缺膠。
3. 固化段（Curing）： 維持高溫（通常 180°C 以上），讓樹脂完全硬化。

eCloud 的 DFM 價值：

在設計端，我們常假設壓合後的介質厚度是固定的（例如 4mil）。但實際上，殘銅率（Copper Area） 會影響厚度。如果某一層銅很少（空曠），樹脂會大量填入銅被蝕刻掉的區域，導致該區域最終厚度變薄。

• eCloud 的模擬引擎可以根據你的 Gerber 殘銅率，計算出壓合後的真實厚度（Press-out Thickness）。這對於阻抗控制（Impedance Control） 至關重要，避免你設計 50 歐姆，做出來變成 45 歐姆。

3. 核心難題：「漲縮」（Dimensional Stability）是什麼？

這是壓合製程中最讓工廠頭痛的物理現象，也是導致多層板「對不準」的元兇。

為什麼板子會縮水？

當板材在 180°C 高溫下壓合時，材料會膨脹。但當樹脂固化鎖定結構後，冷卻回到室溫時，不同材料的收縮率不同：

• 樹脂： 想收縮很多。
• 玻璃纖維： 收縮很少。
• 銅箔： 收縮適中。

這種 CTE（熱膨脹係數） 的不匹配，導致內層板在壓合後通常會收縮（Shrinkage）。而且，玻璃纖維布有經向（Warp） 和緯向（Weft），兩個方向的收縮率還不一樣！

驚人的數字：

一張 24 英吋的板子，壓合後可能會縮水 0.05% 到 0.1%。聽起來很小？24 inch * 0.1% = 24mil = 0.6mm。對於孔徑只有 0.2mm 的通孔來說，0.6mm 的偏差意味著孔完全鑽到了外面，導致**孔破（Breakout）**或開路。

如何解決？——預放（Scaling）

工廠的 CAM 工程師不會照著你給的 1:1 Gerber 生產。他們會根據經驗資料庫（Big Data），預先將內層底片放大。

• 目標： 預先放大 100.08%，壓合縮水後，剛好回到 100.00% 的設計尺寸。
• 這就是為什麼你不能隨便換板材廠商，因為每家板材的漲縮特性都不同，一旦換料，所有預放係數都要重抓。

4. X-Ray 鑽靶：尋找消失的靶標

壓合完成後，內層的靶標（Target Pad）已經被外層的銅箔蓋住了，肉眼完全看不見。我們如何知道內層線路到底在哪裡？縮水了多少？

這時候就要請出神器：X-Ray 鑽靶機。

運作原理

1. 透視： 利用 X 光穿透整塊板子，找到內層預留的銅靶。
2. 計算漲縮： 機器會測量這些靶標的實際距離。
   • 假設設計距離 500mm，實測只有 499.5mm。機器就知道：「這片板子縮了 0.5mm」。
3. 動態補償： 機器會計算出一組「變形中心」，然後鑽出定位孔（Tooling Holes）。
   • 後續所有的機械鑽孔、外層曝光，全部都以這組定位孔為基準。
   • 這意味著，我們是遷就內層的變形來鑽孔，確保鑽孔的位置能「追」上縮水的焊盤。

高階技術：非線性補償（Non-linear Scaling）

對於高階 HDI 或 20 層以上的大板子，單純的線性漲縮（整板均勻縮放）已經不夠準了。因為板子中間和邊緣的縮水率可能不同。先進的 X-Ray 機台會採用分區補償（Zone Scaling），把板子切成好幾塊區域，每一區用不同的係數來鑽孔，這是解決高階板層偏（Layer shift） 的終極手段。

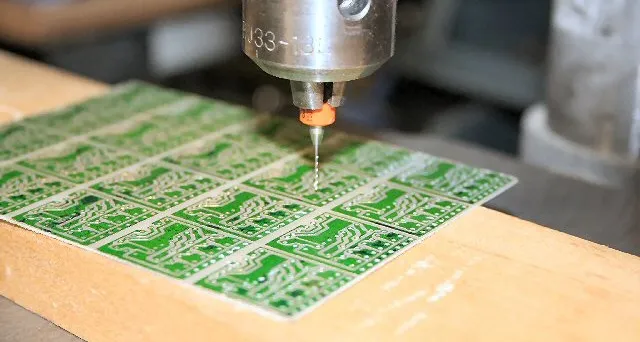

5. 機械鑽孔（CNC Drilling）：失之毫釐，差之千里

有了定位孔，就可以上 CNC 鑽孔機了。這裡的挑戰是：如何在幾萬轉的高速下，鑽穿銅和玻纖，卻不讓鑽針偏掉？

鑽針幾何學：130° vs 118°

你會發現 PCB 用的鑽針，鑽尖角通常是 130°，而不是金屬加工常見的 118°。

• 原因： PCB 是由軟硬交替的材料組成的（樹脂軟、玻纖硬、銅韌）。較鈍的 130° 角能提供更好的定心能力（Self-centering），入刀時不容易被玻璃纖維的編織紋路「滑」開。如果鑽針一入刀就滑掉（Wander），孔位就會偏，導致孔破。

疊板鑽孔與散熱

為了效率，工廠通常會把 2-3 片板子疊在一起鑽（Stack Drilling）。

• 鋁蓋板（Entry Sheet）： 最上面會鋪一層鋁箔。它的作用不僅是防止鑽針入刀時滑動，更重要的是散熱。
• 膠渣（Smear）的形成： 鑽孔時的高速摩擦會產生高溫（超過 200°C），這會導致孔壁的樹脂瞬間熔化。這些熔化的樹脂會被塗抹在內層銅環的斷面上，形成一層絕緣膜，這就是「膠渣」。
• 如果不清除膠渣，後續電鍍銅就無法導通內層，導致內層開路（ICD, Inner Layer Connection Defect）。因此，鑽孔後必須進行除膠渣（Desmear） 製程。

6. eCloud 如何幫你解決「層偏」與「漲縮」焦慮？

看到這裡，你可能會想：「這些漲縮、補償都是工廠 CAM 的事，跟我畫 Layout 有什麼關係？」

大錯特錯！設計決定了良率的天花板。 工廠的補償技術只能救回一部分，如果你的設計先天不良，神仙也難救。

eCloud 的 DFM 優勢：

1. 銅分佈平衡檢查（Copper Balance Analysis）： 漲縮不均勻的主因之一是銅分佈不均。如果你的 PCB 左邊是滿滿的銅面，右邊只有幾條線，壓合後左右兩邊的應力會不同，導致板子發生**翹曲（Warpage）**甚至扭曲。

   • eCloud 能一鍵分析各層的銅密度，並以熱圖（Heatmap）顯示不平衡區域，建議你在空曠區添加假銅（Dummy Copper / Thieving） 來平衡應力。

2. 疊構對稱性檢查（Stackup Symmetry）： eCloud 會檢查你的疊構是否對稱（例如 Layer 2 的銅厚是否等於 Layer n-1）。不對稱的疊構是造成壓合後板彎（Bow）與板翹（Twist） 的最大元兇。

3. 可製造性孔環檢查（Annular Ring DFM）： 考慮到工廠的鑽孔誤差（+/- 3 mil）和漲縮誤差，你的 Via Pad 夠大嗎？

   • eCloud 內建各大板廠的製程能力參數。如果你的 8mil 孔配 10mil Pad（只有 1mil 環寬），eCloud 會直接發出高風險警告，告訴你這在量產時極易「破孔」，建議優化為 12mil Pad。

4. 材料庫模擬： eCloud 連結了真實材料庫（如台光、聯茂的 datasheet）。你可以在軟體中選擇具體的 PP 型號，系統會根據其流膠特性（Flow characteristics），預測壓合後的實際介質厚度，讓你的阻抗計算不再是「紙上談兵」。

結語

壓合是 PCB 從二維平面走向三維立體的關鍵時刻，而鑽孔則是連接各層神經的精密手術。「層偏」與「漲縮」是材料的物理特性，無法完全消除，只能透過「預測」與「補償」來管理。

對於追求高品質的台灣工程師來說，善用 eCloud 進行事前的 DFM 檢查與精確的疊構模擬，能讓你從源頭規避這些製造風險。畢竟，與其在試產時看著一堆報廢板嘆氣，不如在設計階段就用數位工具把問題解決掉！

下一篇，我們將進入 PCB 的「血管」重建工程——除膠渣與電鍍，看看如何讓不導電的孔壁長出銅來！
