一、 速度的經濟學：為什麼你需要關注「快速打樣」？

在搜尋引擎上輸入「PCB打樣」、「線路板打樣」或「電路板打樣」，你會發現成千上萬的搜尋結果。這三個詞彙雖然指涉相同，但背後反映了不同族群的需求：RD 可能習慣搜 PCB，而傳產或學生可能更常使用線路板。無論你使用哪個關鍵字，核心痛點只有一個：「快」與「準」。

傳統的 PCB 採購流程中，詢價要等一天，工程確認 (EQ) 來回又要兩天，生產再加上物流，兩週的時間就這樣流逝了。但在現代化的「快速通道」模式下，透過 逸雲科技 (eCloud PCB) 這類導入數位化管理的平台，PCB打樣的週期可以被壓縮到極致的 24 至 48 小時。這不僅僅是省時間，更是為了在 EVT (工程驗證) 階段爭取更多的除錯 (Debug) 機會。

二、 解密 24 小時急件：工廠內部發生了什麼？

許多工程師好奇，標榜 24 小時出貨的線路板打樣服務，究竟是如何辦到的？這並非單純靠作業員「跑得快」，而是依賴高度自動化的數位工程流程。

1. 數位化 CAM 工程與自動化 EQ

當你上傳 Gerber 檔的那一刻，傳統工廠還在人工核對層數與尺寸，而像 eCloud PCB 這樣的智慧平台，後端的 CAM (Computer Aided Manufacturing) 軟體已經在幾分鐘內完成了 DFM (可製造性設計) 預審。

• 自動光學檢查：系統自動掃描線寬線距是否小於製程極限 (例如 < 4mil)、鑽孔是否有破孔風險。
• 智慧排版：利用演算法將不同客戶的電路板打樣訂單進行併板 (Pooling)，最大化材料利用率，這是降低打樣成本的關鍵。

2. 生產線的「綠色通道」

一旦檔案確認無誤 (EQ Pass)，急件訂單會被標記並送入專屬的「快速通道」：

• 雷射直寫 (LDI)：跳過傳統底片 (Film) 製作，直接將線路圖形曝光在乾膜上，節省了數小時的底片輸出與對位時間。

• 優先電鍍與壓合：急件在電鍍槽與壓合機擁有優先插隊權，確保在物理化學反應所需的必要時間外，沒有任何閒置等待。

三、 從樣品到小批量：跨越「量產鴻溝」

許多學生或新創團隊常遇到一個問題：PCB打樣時一切正常，但進入 500 片或 1000 片的PCB小批量試產時，卻出現良率下降或組裝困難。 這就是所謂的「樣品陷阱」。

要實現無縫銜接，必須在打樣階段就引入量產思維：

1. DFM 規則的一致性

線路板打樣通常使用寬鬆的公差，或者由資深技師手工調整。但在PCB小批量生產中，依賴的是標準化製程。

• 阻焊橋 (Solder Dam)：打樣時若 IC 腳位間的綠漆橋斷裂，可能不影響手焊；但在 SMT 機器貼片過回流焊時，缺乏綠漆橋極易導致連錫短路。

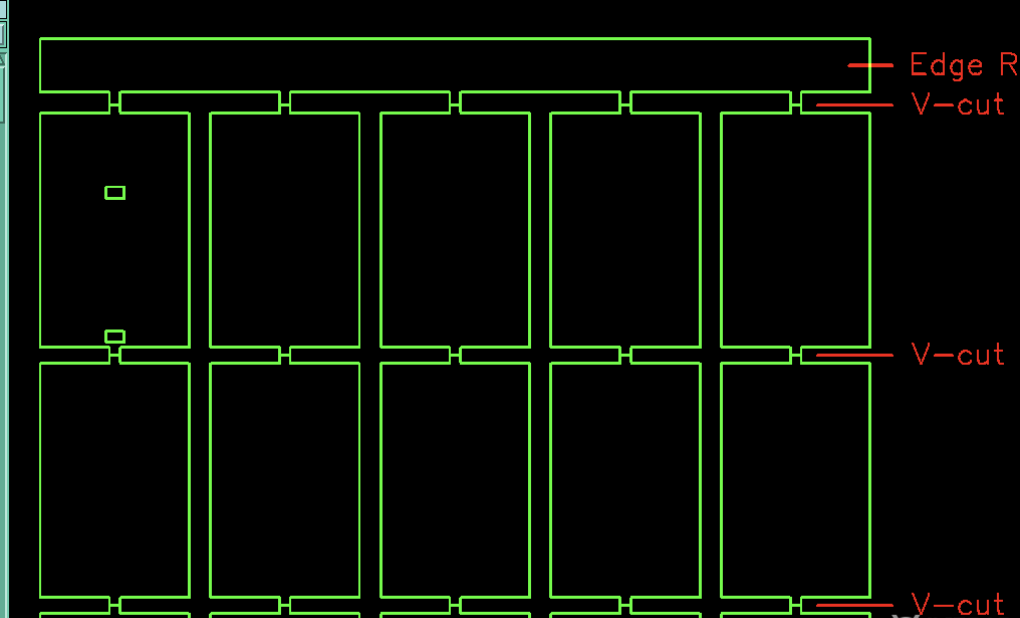

• 拼板設計 (Panelization)：打樣通常是單片 (Single Unit) 出貨，但小批量必須拼板以適應 SMT 軌道。在打樣階段就應確認好 V-Cut 或郵票孔 (Mouse Bites) 的位置，避免量產時才發現連接點干涉機構。

2. 阻抗控制的延續性

如果你的電路板打樣涉及 USB、HDMI 或射頻訊號，務必在打樣時就要求提供 TDR (時域反射) 阻抗報告。確保打樣廠與量產廠使用相同的疊構 (Stack-up) 與介電常數材料 (如 FR-4 或 Rogers)，否則訊號品質在量產時可能會「走鐘」。

四、 成本透視：打樣階段如何預估量產費用？

理解 PCB 的成本結構，能幫助你在設計階段就做好預算控制。PCB小批量的成本主要由以下三部分組成：

| 成本項目 | 說明 | 數量級影響 | | :--- | :--- | :--- | | 工程費 (NRE) | CAM 處理、底片費、測試程式費。 | 固定成本。量少時佔比極高，量大時分攤後幾乎可忽略。 | | 測試架費 | 傳統針床測試 (ICT) 需要製作專屬治具。 | 一次性高昂費用。打樣建議使用免治具的「飛針測試 (Flying Probe)」，雖然單片測試時間長，但省去了數千元的治具費。 | | 單價 (Unit Price) | 包含基板材料、鑽孔、電鍍等製程費。 | 隨數量遞減。拼板利用率是關鍵，若拼板尺寸設計不當造成邊料浪費，單價會顯著上升。 |

專家建議：在進行線路板打樣詢價時，不要只看樣品費。可以順便請廠商預估「500 片小批量」的報價。你會發現，隨著數量增加，NRE 被攤提，單片成本會呈現指數級下降。

五、 逸雲科技 (eCloud PCB)：你的研發加速器

在眾多供應商中，逸雲科技 (eCloud PCB) 專注於解決台灣工程師在PCB打樣與PCB小批量生產上的痛點：

1. 秒級線上報價：不再需要發 Email 等待業務回覆。上傳 Gerber，系統即時解析層數、尺寸與工藝要求，立即顯示電路板打樣價格與交期。
2. 彈性交期選項：針對趕著驗證的專案，提供最快 24-48 小時急件服務；針對預算有限的學生專題，也有經濟型的標準交期可選。
3. 無縫銜接小批量：逸雲科技不僅做打樣，更具備 HDI、盲埋孔等多層板高階製程能力，能陪伴你的產品從 1 片樣品成長到 1000 片的試產規模，確保品質一致性。

結語：現在就開始你的快速打樣

硬體開發是一場與時間的賽跑。選擇一個能提供快速、透明且高品質服務的合作夥伴，能讓你在起跑點就領先對手。無論你是正在趕期末專題的學生，還是背負產品上市壓力的 RD 工程師，PCB打樣不應該是你的瓶頸，而該是你的加速器。
