本文針對 2026 年 PCB 打樣與小量製造需求，整理 Layout 工程師在挑選 PCB 廠商時必須關注的四大 QA 指標：AOI、飛針測試、阻抗控制與切片分析，並說明數位化製造平台如何改善報價不透明與交期不確定問題。揭密逸雲科技 (eCloud PCB) 如何透過雲端製造解決報價黑箱與交期焦慮。
在 2026 年的電子製造領域，對於台灣的 Layout 工程師、研發（R&D）人員以及機電系學生來說，採購印刷電路板（PCB）已不再只是單純的比價遊戲。隨著 5G、物聯網（IoT）與邊緣運算的技術門檻提高，電路板的設計複雜度呈指數級上升。
你是否曾經歷過：Gerber 檔案寄出後如同石沉大海？等到板子回來才發現阻抗不符導致訊號衰減？或是因為工廠製程誤差，讓辛苦設計的原型（Prototype）無法運作？
選擇一家合適的 PCB 製造商，是一場關乎產品上市時間（Time-to-Market）、信號完整性（Signal Integrity）與長期可靠度的戰略博弈。本指南將帶你走出「製造黑箱」，透過專業的 QA 視角與數位化趨勢，教你如何挑選最適合的 PCB 合作夥伴。
長期以來，PCB 製造端與設計端（Design House）存在著巨大的資訊鴻溝。
工程師在 EDA 軟體（如 Altium, KiCad）中完成了完美的 DRC 檢查，但檔案一旦透過 Email 或 FTP 傳給工廠，就進入了「黑箱」。
傳統 PCB 廠的報價流程極度依賴人工 CAM 工程師計算。一個簡單的雙面板詢價，往往需要等待 1-3 個工作天。若遇到工程問題（EQ），雙方透過業務窗口轉寄 Excel 表格，術語不統一加上溝通斷層，極易導致「雞同鴨講」，甚至產生錯誤的設計修改。
物理世界充滿變數：蝕刻會產生側蝕（Undercut），壓合會導致流膠不均。若製造商缺乏強大的 DFM 預審能力，無法在生產前反饋物理限制，最終的成品往往會出現良率問題。
挑選 PCB 廠家，不能只看其宣稱的「最小線寬」或「最高層數」，更要看其**「驗證能力」**。高品質的 PCB 是檢測出來的，以下是現代化 PCB 製造不可或缺的四大品質保證環節：

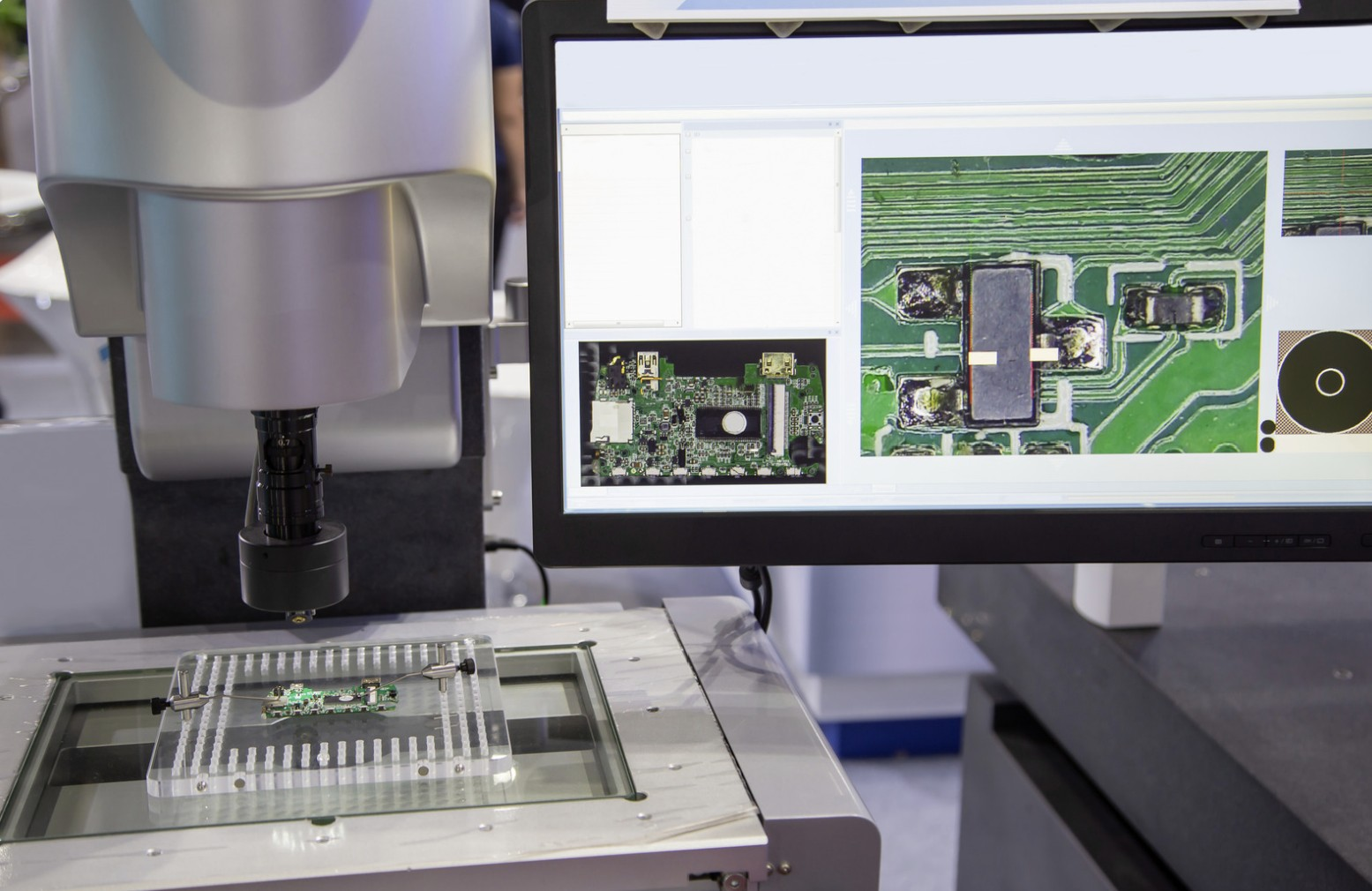

AOI (Automated Optical Inspection) 是 PCB 製造的第一道防線。現代高階 AOI 利用 RGB 結構光與演算法，能重建焊錫的 3D 輪廓。

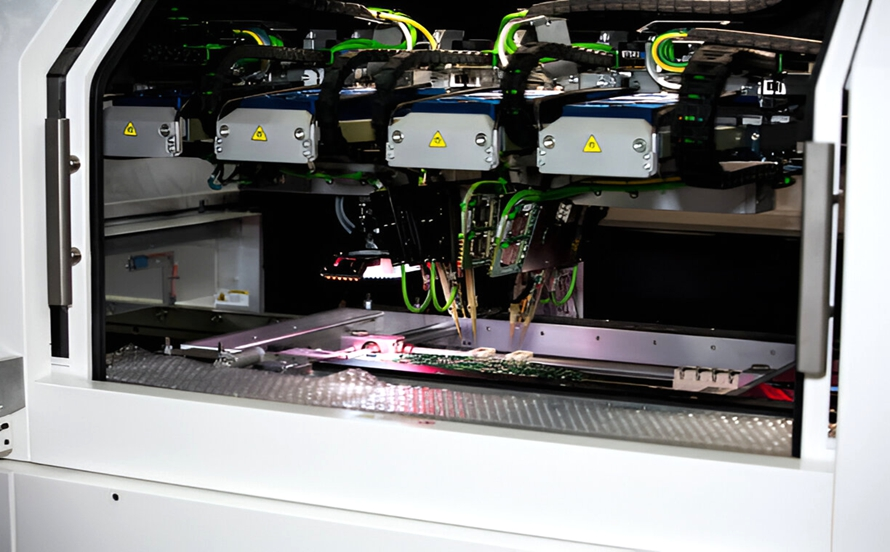

如果說 AOI 是檢查「外觀」，飛針測試（FPT） 就是檢查「神經」。

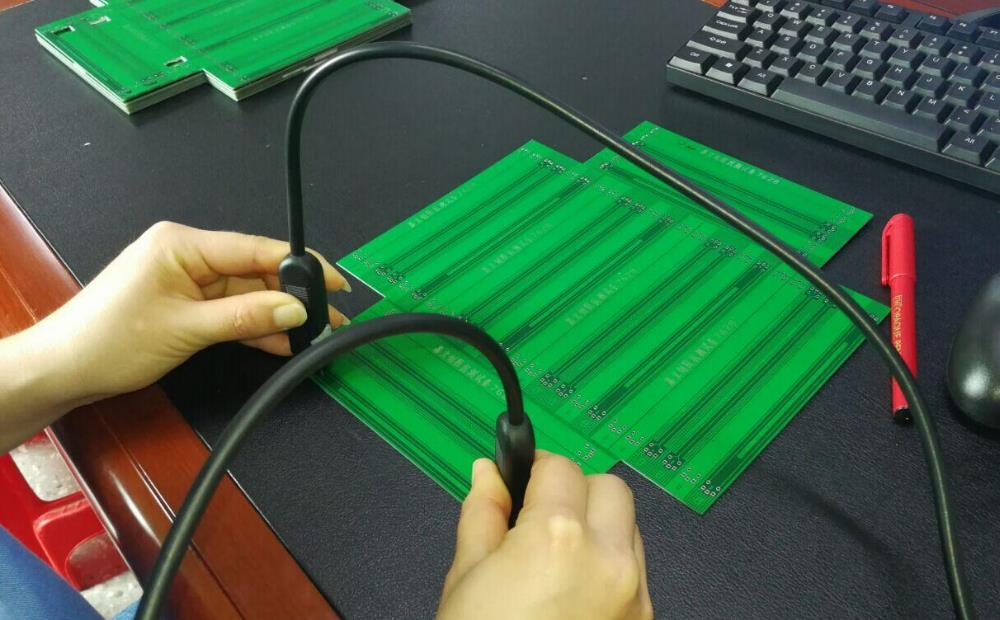

在 USB 3.0、PCIe、DDR 或 5G 天線設計中，導線就是傳輸線。若特性阻抗（通常為 50Ω 或 100Ω）不連續，會導致訊號反射與資料錯誤。

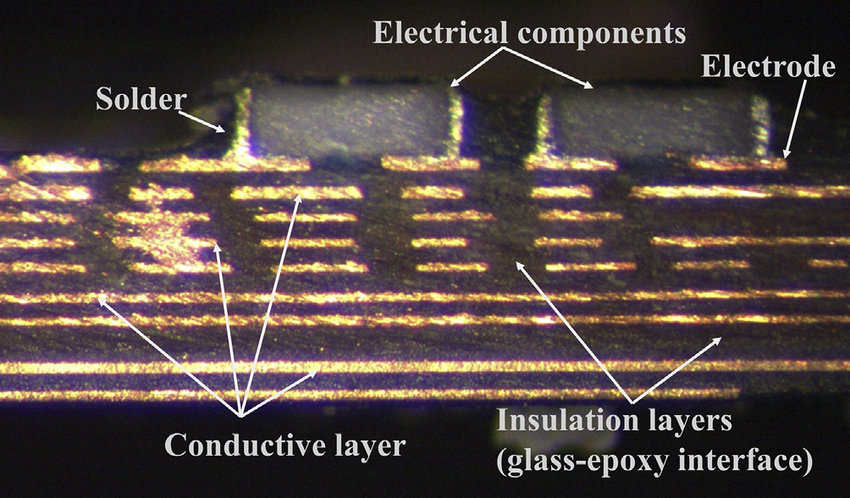

這是驗證 PCB 內部結構的終極手段。透過將樣品鑲埋、研磨、拋光並微蝕，在顯微鏡下觀察內部結構。
了解了專業 QA 標準後，我們發現 逸雲科技（eCloud PCB） 正以「雲端化、數位化」模式，精準解決了上述痛點，受許多台灣工程師採用。
逸雲科技導入智慧報價引擎，使用者上傳 Gerber 檔後，系統會自動解析參數。
不同於只接大單的代工廠，eCloud 專注於「打樣」與「小批量」：
| 評估維度 | 傳統 PCB 工廠 | 逸雲科技 (eCloud PCB) | 對使用者的價值 | | :--- | :--- | :--- | :--- | | 報價速度 | 慢 (1-3 天)，人工計算 | 即時 (< 1 分鐘)，自動演算 | 快速規劃預算，加速開發節奏 | | 透明度 | 低 (黑箱作業)，需電話追蹤 | 高 (可視化)，即時狀態更新 | 準確掌握進度，便於安排組裝 | | MOQ | 較高，或有昂貴開辦費 | 極低 (5-10 片)，樣品友善 | 適合學校專題、新創 POC 驗證 | | QA 檢測 | 標準不一，報告需加價 | 標準化 (AOI/飛針) | 確保樣品功能正常，減少除錯時間 |
硬體創新沒有「撤銷鍵（Undo）」。一次失敗的 PCB 打樣，損失的不僅是幾千塊台幣，更是寶貴的一週迭代時間。
作為專業的 Layout 工程師或研發人員，你應當建立一套科學化的供應商評估標準：
準備好開始你的下一個專案了嗎？
現在就前往 逸雲科技 (eCloud PCB) 官網，體驗將 Gerber 檔案轉化為實體產品的流暢過程。讓你的設計，值得被高品質地製造。
