高階製程專題 1：【800G PCB 生死線】為什麼 PTFE 是良率殺手，而 Megtron 8 才是量產王？

##在 100G 與 400G 的時代，Layout 工程師或許還能在 FR-4 的邊緣尋找生機；但當數據傳輸跨入 800G（112G PAM4）世代，訊號頻率推升至 28GHz (Nyquist frequency) 時，這已經不是頻寬的微調，而是一場徹底的「材料革命」。

對於 RD 工程師來說，畫出 800G 的電路圖只是開始，真正的地獄在生產端。如果你選錯了板材，或是忽視了加工工藝的物理極限，一次打樣報廢數十萬台幣只是家常便飯。

本指南將深度剖析超低損耗材料的兩大陣營：PTFE (鐵氟龍) 與 Panasonic Megtron 8，揭開那些藏在規格書背後的加工陷阱。

一、 材料大戰：極致性能 vs. 量產良率

在 800G 網通交換機與 AI 伺服器的戰場上，目前存在兩條截然不同的路徑：

1.1 PTFE (聚四氟乙烯)：性能派的「高冷女王」

PTFE 是電性能最完美的基材，介電常數 (Dk) 可低至 2.1，且在極寬頻率下極其穩定。

• 痛點： 它是製造端的噩夢。PTFE 非常柔軟，化學性質極其穩定（就像不沾鍋）。這導致它與銅箔的結合力極差，傳統 PCB 廠如果沒有特殊設備，根本做不出良率。

1.2 Megtron 8：量產派的「性能標竿」

Panasonic Megtron 8 是專為 800GbE 打造的材料，其損耗因子 (Df) 在 14GHz 時僅 0.0012。

• 優勢： 它最大的殺手鐧是**「製程相容性」**。與脾氣古怪的 PTFE 不同，Megtron 8 是熱固性樹脂體系，可以使用標準的 FR-4 壓合線路進行生產，大幅降低了供應鏈的風險。

800G 板材決策矩陣

| 材料類型 | Df (14GHz) | Tg (°C) | 製程難度 | 成本係數 | 量產評比 | | :--- | :--- | :--- | :--- | :--- | :--- | | FR-4 (高Tg) | 0.021 | 150 | ★ | 1x | 已淘汰 | | Megtron 8 | 0.0012 | 220 | ★★ | 10x | 量產王 | | PTFE (鐵氟龍) | 0.0009 | N/A | ★★★★★ | 20-50x | 良率殺手 |

二、 良率殺手：PTFE 加工的三大陷阱

如果你的 800G 專案必須選用 PTFE，請確保你的供應商（如 eCloud）具備以下「硬技術」：

2.1 電漿處理 (Plasma) —— 不做必分層

PTFE 的表面能極低（低於 28 dynes），化學藥水完全噴不上去。

• 實戰風險： 某 800G 交換機樣品曾因廠方未進行電漿處理，導致過爐後 30% 產生分層（Delamination），整批樣品報廢。
• 解決方案： 製造端必須導入「電漿處理 (Plasma Treatment)」。透過離子化氣體撞擊表面，將表面能提升至 105 dynes 以上，讓銅層與板材形成分子級的連結。

2.2 鑽孔地獄 —— 「切冷奶油」的技術

PTFE 極度柔軟，RD 常形容鑽孔就像「在切冷奶油」。

• 問題： 鑽頭旋轉產生的熱量會導致 PTFE 軟化與拉伸，產生嚴重的「膠渣 (Smear)」。這些膠渣若殘留在孔內，會阻礙電鍍銅與內層訊號的連接。
• eCloud 建議： 必須使用高精密鑽機並搭配雷射鑽孔，才能確保孔壁乾淨，避免 800G 高速傳輸時產生不必要的反射。

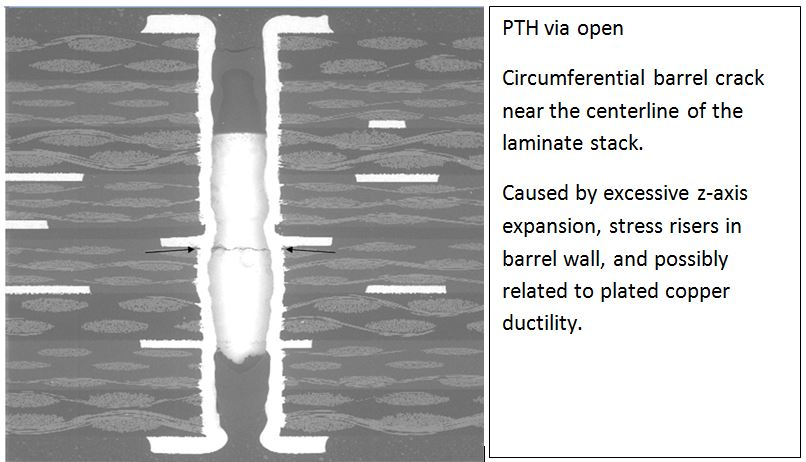

2.3 CTE 錯配引起的「桶狀開裂」

PTFE 的熱膨脹係數 (CTE) 是傳統材料的 5 到 6 倍。

• 風險： 在 260°C 的回流焊中，材料劇烈膨脹會直接拉斷過孔（Via）的銅殼，造成開路。

三、 Layout 工程師的 SI 決策：HVLP 銅箔與開纖布

在 800G 時代，佈線不再只是「連起來」，而是必須對物理結構進行微米級控制。

3.1 趨膚效應 (Skin Effect) 與 HVLP 銅箔

當訊號來到 28GHz 以上，電流幾乎只在導體表面移動。這時，銅箔表面的粗糙度會成為損耗主因。

• 設計指令： 800G 板材必須指定「超低輪廓銅箔 (HVLP)」，表面粗糙度 RMS 值需低於 0.3 μm。在這種頻率下，HVLP 銅箔能為你省下高達 0.5dB 的訊號預算。

3.2 玻璃纖維效應 (Glass Weave Skew)

這是一個隱藏在板材內部的「相位殺手」。

• 現象： PCB 是玻璃纖維織成的。差分對的兩條線如果一條走在纖維上方、一條走在樹脂上方，速度差會導致訊號失真。
• 生死線： 800G 的 Skew 容差不到 10ps，這已經不是設計問題，而是材料物理限制。
• Layout 技巧： 必須強制採用 「10度斜向佈線」 或指定 「開纖布 (Spread Glass)」 板材。

四、 PM 戰略：如何控管「10 萬台幣」的打樣成本？

對於 PM 來說，400G/800G 專案的成功在於成本管理。PTFE 類材料的單價是標準 FR-4 的 20 到 50 倍。

4.1 混壓板 (Hybrid Build-up) 的省錢藝術

一片 28 層的 PTFE 板材，材料成本可能突破 10 萬台幣。

• PM 的解方： 不要整片都用 PTFE！採用 「混壓板」 結構，僅在核心高速層（Core layers）使用超低損耗材料（如 Megtron 8 或 PTFE），其餘層別使用普通高 Tg 板材。這能節省 30% 到 50% 的總材料成本，同時維持高速頻寬需求。

結語：eCloud —— 你的 800G 研發加速器

迎戰 800G 的專案，RD 與 PM 需要的不是一個「板廠」，而是一個懂物理學的技術夥伴。

在 逸雲科技 eCloud Technology，我們將 800G 材料視為精密工程。我們不僅具備數千萬級別的電漿除膠設備，更能在 Prototype 階段即為客戶提供高頻 SI 仿真報告。我們理解：在 800G 的生死線上，每一微米的偏移、每一分貝的損耗，都可能決定產品的命運。

RD 實戰檢查表：

• 材料選擇： 112G SerDes 優先選 Megtron 8 以保量產；極限高頻選 PTFE 需確認廠商的 Plasma 處理能力。
• 銅箔規格： 必須指定 HVLP 3 級別銅箔。
• Skew 補償： 強制要求 Layout 使用斜向佈線或指定開纖布材料。
• 成本控管： 透過混壓堆疊設計優化 TCO (總體擁有成本)。

如果你正在進行下一代超高速設計，歡迎聯繫 eCloud DFM 專家團隊。我們不只是幫你打樣，我們是幫你的產品建立硬體品質的護城河。
