為了釐清這個複雜的技術生態，我們必須將視角拆分為兩個層次：載板底層材料的演進，以及高密度異質整合架構的發展。 今天，我們就從工程實戰的角度，深度解析 2026 年先進封裝趨勢的底層邏輯。

Layer 1：載板底層材料與結構的演進

載板是承載巨量 I/O、負責供電與散熱的實體基礎。針對不同應用場景，載板材料與結構正發生顯著的分化。

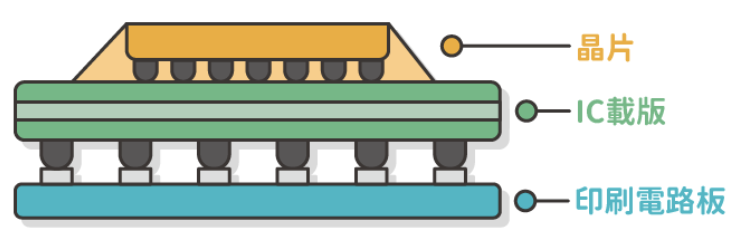

1. ABF 載板 (配合 FCBGA)：2026 年 AI / HPC 的量產核心

儘管新技術話題不斷，但在 2026 年的當下，採用 ABF (Ajinomoto Build-up Film) 材料的 FCBGA 載板，依然是高階伺服器 CPU 與 AI 加速器無可撼動的主流量產解法。

• 製程演進：高階 ABF 載板的 SAP (半加成法) 製程，正由 10/10µm 持續逼近 8/8µm，並穩步向 5/5µm 邁進；再往下的超細線路，則逐漸進入類 Interposer 或 RDL (重佈線層) 的製程邊界。
• 工程挑戰：隨著晶片面積動輒超過 100x100mm，大尺寸 ABF 載板面臨著嚴苛的翹曲 (Warpage) 考驗。同時，為了滿足高頻需求而導入更低 Dk/Df 的新型 ABF 材料，也增加了介質與銅層結合力以及除膠渣 (Desmear) 的良率控制難度。

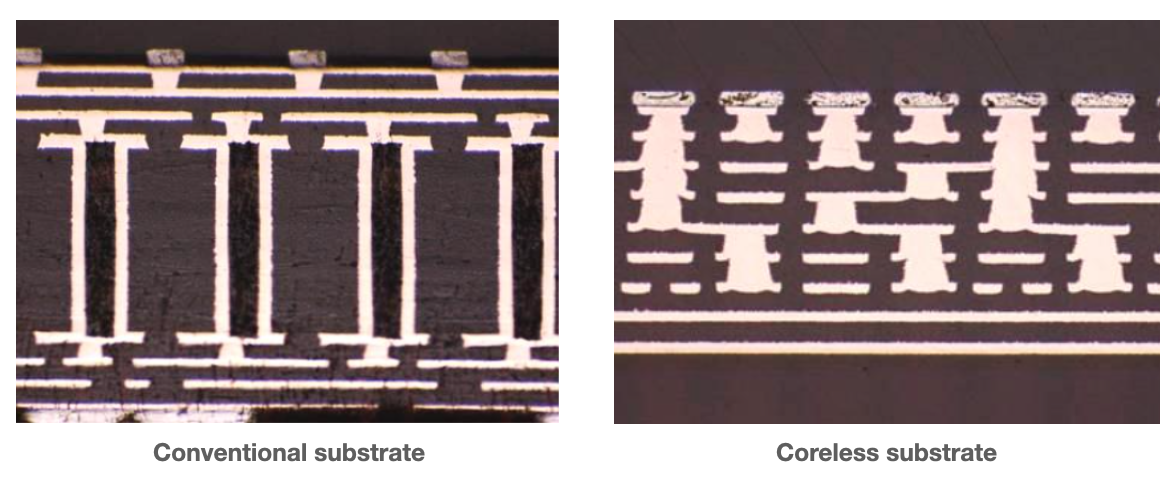

2. 無芯載板 (Coreless Substrate)：追求更薄與更佳的 SI

針對消費性電子或特定網通模組，業界選擇移除載板中負責機械支撐的「芯板 (Core)」。

• 物理與電氣優勢：移除 Core 層後，厚度可較傳統 Core-based 載板顯著降低（常見可降至約 30–50%）。同時，消除了粗大通孔 (Through Hole) 造成的阻抗不連續，讓高頻訊號傳輸更純淨。
• 對抗翹曲的源頭控制：缺乏剛性芯板支撐，無芯載板在 SMT 回焊爐中極易變形。除了選用高剛性 PP 材料外，Layout 端的源頭控制至關重要，必須嚴格平衡基板上下各層的「覆銅率 (Copper Coverage)」來抵銷熱應力。

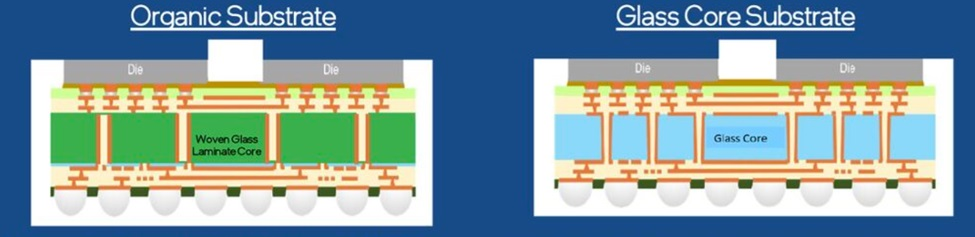

3. 玻璃基板 (Glass Substrate)：下一個十年的關鍵賽道

面對超大尺寸 ABF 載板的物理極限，玻璃基板已從前瞻研發正式進入工程驗證與早期商業化階段。它被視為延續摩爾定律的重要載體，但距離全面取代 ABF 仍有很長的路要走。

• 特性潛力：玻璃具備極佳的平整度與超低的熱膨脹係數 (CTE)，能顯著改善超大尺寸封裝的翹曲控制。在高頻傳輸場景下，玻璃具備更低介電損耗與更穩定的尺寸控制潛力，特別適合未來高頻 Chiplet 與光電共封裝 (CPO) 架構。
• 新引入的工程挑戰：玻璃基板並非完美的「萬靈丹」。它同時引入了玻璃脆性、TGV (玻璃穿孔) 破裂微裂紋 (Microcrack)、邊緣崩缺 (Edge Chipping) 以及後續組裝可靠度 (Assembly Reliability) 等全新挑戰，這也是目前產業界正全力攻克的深水區。

Layer 2：高密度異質整合架構

在載板的基礎之上，如何將多顆不同製程的晶片以最高效、最低成本的方式組合，是先進封裝的第二個核心議題。

1. 局部橋接技術 (如 Intel EMIB)

這是目前高密度異質整合中的代表性局部橋接方案。它不使用昂貴且面積受限的整片矽中介層 (Silicon Interposer)，而是在需要高密度互連的局部區域，埋入一小塊「超薄矽橋片」。保留了矽級別超高頻寬的同時，大幅壓低製造成本，廣泛應用於高階 GPU 與 HBM 記憶體的整合。

2. 埋入式元件技術 (Embedded Components)

為了縮短互連距離並優化電源分配網路 (PDN)，業界積極發展埋入式技術。

• 無源元件埋入：將去耦電容直接埋進晶片正下方的載板內層，極致縮短供電路徑。
• 有源元件埋入：將裸晶片 (Bare Die) 埋入基板的 Chip-first 或 Chip-last 工藝，進一步提升空間利用率與系統整合度。

結語：走向 Co-Design 的協同研發時代

先進封裝與載板早已不是單純的「PCB 延伸」，它們本身就是高度複雜的微型系統。在 2026 年的硬體生態中，系統設計、晶片封裝與載板製造的界線已經徹底重疊。

對於硬體研發團隊而言，具備「晶片封裝 ↔ 載板 ↔ PCB 系統板」的 Co-Design (協同設計) 思維，精準掌握不同載板材料的工程極限與封裝架構的適用場景，將是推動下一代高效能產品落地的核心競爭力。
